三辐式镀铬金属环形操控手轮设计

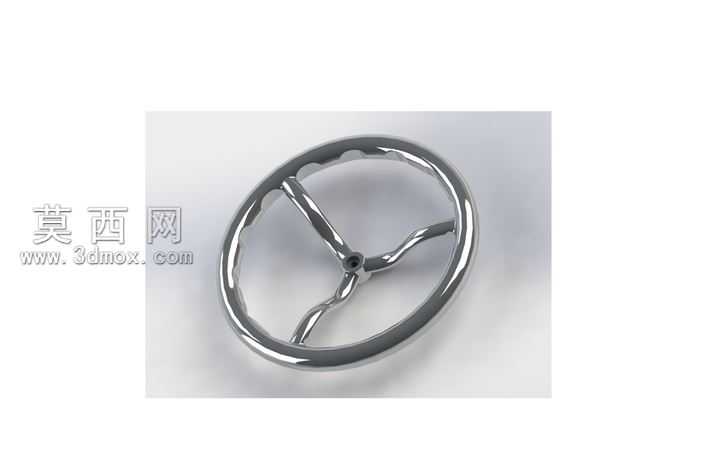

本作品为一款三辐式环形操控手轮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以基准面绘制手轮外圈的环形轮廓草图，通过扫描特征生成带防滑齿纹的外圈轮缘，轮缘外侧的齿纹采用阵列特征均匀排布，确保每一处齿形的尺寸一致性与握持摩擦力需求。三根辐条采用空间曲线引导的扫描方式生成，辐条从中心轮毂位置向外平滑过渡连接至轮缘内侧，过渡位置做了连续的圆角处理，避免应力集中的同时提升整体视觉流畅度。中心轮毂位置设计有标准的安装轴孔与键槽结构，轴孔尺寸按照通用操控轴的安装规范设定，可直接适配常规的传动连接需求。材质渲染阶段采用镀铬金属材质，调整材质的反射率、粗糙度与环境贴图参数，还原镀铬表面高光亮面、边缘反射清晰的金属质感，同时在辐条与轮缘的衔接处做了光影的柔化处理，避免渲染效果出现生硬的明暗分界。设计思路上摒弃了传统手轮的厚重造型，采用轻量化的环形镂空结构，在保证结构强度满足手动操控扭矩需求的前提下，大幅降低零件自身重量，三辐对称的结构布局让手轮在转动过程中受力更均匀，转动时的动平衡表现更优异。轮缘的截面采用符合人体工学的圆弧过渡设计，握持时贴合手掌轮廓，长时间操作不易产生硌手的不适感。建模过程中对所有特征做了参数化关联，后续可根据实际安装需求快速调整手轮直径、辐条粗细、轴孔尺寸等参数，无需重新构建基础特征，大幅提升模型的复用性。渲染阶段采用工作室柔光环境，多角度呈现手轮的金属质感与结构细节，清晰展示轮缘齿纹、辐条过渡、轮毂安装位的结构特征，可直接用于产品宣传展示、结构验证、生产加工参考等多个场景。
