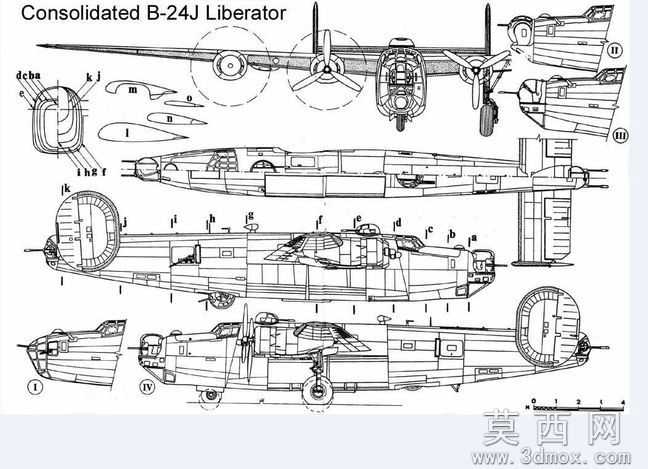

B-24J解放者轰炸机结构设计参考蓝图

本套资料为Consolidated B-24J Liberator即B-24J解放者轰炸机的全套结构设计蓝图，为航空飞行器三维建模、航模复刻、航空史研究提供精准的结构参考依据。整套蓝图以多视角工程线稿形式呈现，完整覆盖该型四发重型轰炸机的全机结构细节：包含整机正视图、侧视图、俯视图的总体尺寸标注，清晰展现该机2.1:1的大展弦比戴维斯翼型特征、双垂尾布局、粗壮的圆柱形机身轮廓，以及四台星形活塞发动机的安装位置、螺旋桨直径参数与起落架收放结构的空间关系。蓝图同时拆解呈现了机身分段结构，从机头领航舱、投弹手观察位、驾驶舱段、机身中部弹舱、腰部机枪位到尾部炮塔的分段轮廓与内部空间划分都有明确线稿标注，机翼部分则细化展示了翼梁走向、翼肋分布、发动机舱与机翼的连接结构、襟翼与副翼的铰接位置，尾翼部分标注了水平尾翼、垂直尾翼的安装角度与操纵面的活动范围。除此之外，图纸还附带了多个局部构件的放大详图，对机头炮塔、机身舷窗、起落架舱、尾部机枪塔等关键部件的外形轮廓与安装接口做了清晰的线条表达，所有视图严格遵循机械制图的投影规范，各部位的对应关系明确，尺寸比例严谨统一。对于三维建模工作者而言，这套蓝图可作为精准的建模参考底图，在SolidWorks、UG等三维软件中可通过多视图对齐的方式，先勾勒整机轮廓曲线，再逐步生成机身曲面、机翼实体、尾翼结构与细节部件，过程中可依托蓝图的比例关系校准各部件的相对位置与尺寸精度，避免建模过程中的比例失真；对于航模设计爱好者，这套图纸可作为像真机模型制作的结构依据，根据缩放比例调整后即可完成模型骨架、蒙皮分块的设计，还原B-24J轰炸机的经典气动外形；对于航空爱好者而言，这套蓝图清晰展现了二战时期重型轰炸机的结构设计逻辑，能够直观了解该机型兼顾大载弹量、远航程的结构设计特点。整套资料为PDF格式，收录近800张相关结构蓝图，完整覆盖该机型的各类结构细节，能够满足从三维建模、航模制作到航空史研究的多场景使用需求，是航空类设计创作的优质参考资料。
