5000N拉力电动起重绞车结构设计

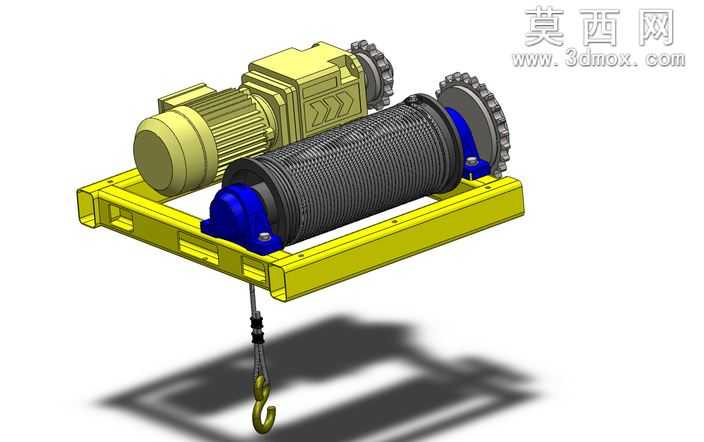

本作品为课程作业设计的电动起重绞车三维模型，设计目标为实现最高5000N的重物牵引提升能力，整体建模过程围绕功能实现与结构合理性展开，完整还原了绞车从动力输入到负载输出的全链路结构。建模阶段首先完成整体布局规划，确定驱动单元、减速传动单元、卷筒单元、机架单元、吊钩悬挂单元的排布逻辑，确保各部件无运动干涉，整体重心落在机架支撑范围内，保障设备运行稳定性。动力端采用集成式减速电机作为动力源，建模时还原了电机散热筋、接线盒、减速箱箱体的加强筋等细节结构，电机与卷筒平行排布在机架上方，充分利用机架横向空间，压缩设备整体体积。传动部分采用链轮传动结构，建模时精准绘制链轮齿形、链条啮合结构，确保传动比匹配提升速度与扭矩需求，将电机输出的高转速低扭矩转换为卷筒端的低转速大扭矩，满足5000N负载的牵引要求。卷筒部件作为收放钢丝绳的核心结构，建模时还原了卷筒表面的钢丝绳缠绕槽、端部挡缘结构，两端通过带座轴承固定在机架上，轴承座采用螺栓连接固定在机架纵梁上，装配关系完全符合实际机械安装规范，卷筒与传动链轮采用键连接传递扭矩，连接部位做了限位结构设计，防止卷筒轴向窜动。机架采用型钢焊接框架结构，建模时还原了型钢的截面特征、焊接连接的节点结构，机架底部做了安装孔位设计，方便设备整体固定在安装基础上，机架上方设置电机安装定位面，确保电机与链轮的同轴度符合传动要求。吊钩悬挂部分建模还原了钢丝绳、滑轮组、吊钩、安全卡扣的完整结构，吊钩采用起重吊钩标准外形，搭配防脱安全卡扣，避免作业过程中吊索滑脱。渲染阶段采用工业设备常用的配色方案，机架与电机外壳采用醒目的工程黄色涂装，轴承端盖采用深蓝色区分功能部件，钢丝绳做金属灰哑光处理，吊钩做金属镀锌质感，添加地面投影效果增强模型真实感，材质参数调整贴合实际工业设备的表面质感，清晰区分不同部件的材质属性。整体设计完全围绕起重作业的功能需求展开，各部件的尺寸参数经过扭矩、强度的匹配校核，确保结构能够承载额定负载，建模过程严格遵循机械设计的装配逻辑，所有连接结构、传动结构都符合实际机械设计规范，可作为起重绞车结构设计的参考案例，完整展现了电动绞车从动力输入到负载输出的完整工作原理与结构组成。
