点焊机用低型电极组件三维结构设计

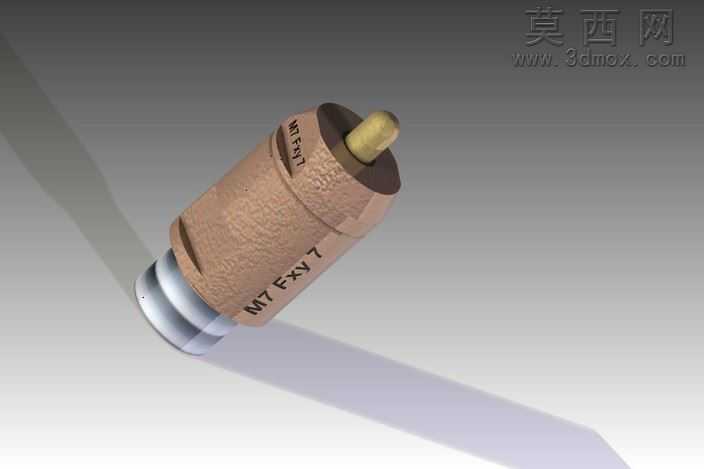

本模型为点焊机配套使用的低型电极组件，建模阶段采用Pro/Engineer完成全参数化结构搭建，整体遵循电阻焊电极的实际工业尺寸规范进行1:1还原。模型主体分为电极端头、绝缘基座、连接接杆三个核心结构段，建模过程中对电极端头的圆弧过渡面、基座表面的标识刻印凹槽、接杆端部的密封环槽均做了精细化特征处理，未对工业实际结构做简化省略，所有倒角、退刀槽、防滑纹路的尺寸均参照点焊机电极的通用行业标准设定，可直接用于焊接工装的装配干涉校验、电极损耗模拟等工程场景。材质渲染阶段针对不同部件做了区分设置：电极端头采用铜合金材质参数，还原了铜质电极的金属暖金色光泽与轻微磨砂使用质感；绝缘基座采用电木材质参数，还原了棕褐色绝缘材料的粗糙哑光表面纹理，同时还原了基座表面激光刻印的型号标识的凹凸质感；连接接杆采用镀铬钢材参数，还原了金属亮面的冷调反光与端部密封胶圈的黑色橡胶质感；场景布光采用工业产品渲染常用的三点布光方案，主光源从侧上方投射，打出电极整体的结构轮廓阴影，辅助光源补全暗部细节，避免绝缘基座的深色区域出现死黑，背景采用渐变灰色调突出主体结构，同时添加柔和的地面投影增强模型的空间立体感。设计思路上，该低型电极针对狭小焊接工位的作业需求做了结构优化，缩短了电极整体的轴向长度，降低了电极伸出长度带来的刚性不足问题，同时保留了标准的连接接口尺寸，可与常规点焊机的电极握杆直接适配，无需额外改装；建模过程中对电极的导电接触面做了平面度特征约束，确保模拟装配时电极与工件的接触面积符合电阻焊的导电要求，绝缘基座与金属接杆的配合段做了过盈配合的尺寸公差设定，还原实际装配中的紧固效果，模型整体结构完整无缺失特征，各部件可单独拆分用于工程出图、装配演示、焊接工艺模拟等多种用途。
