发动机连杆高精度三维结构设计

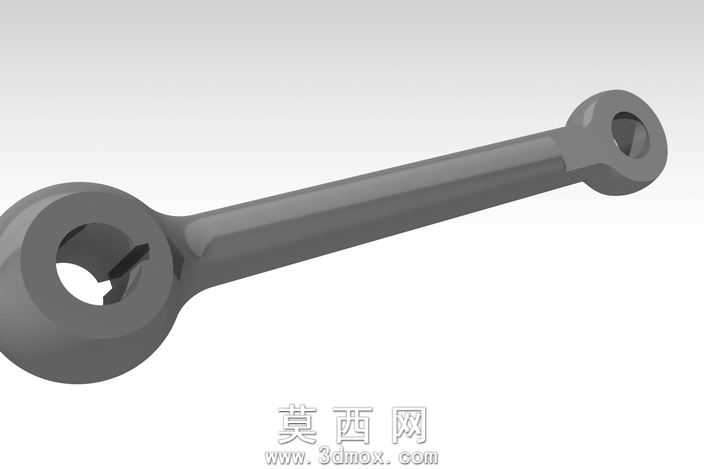

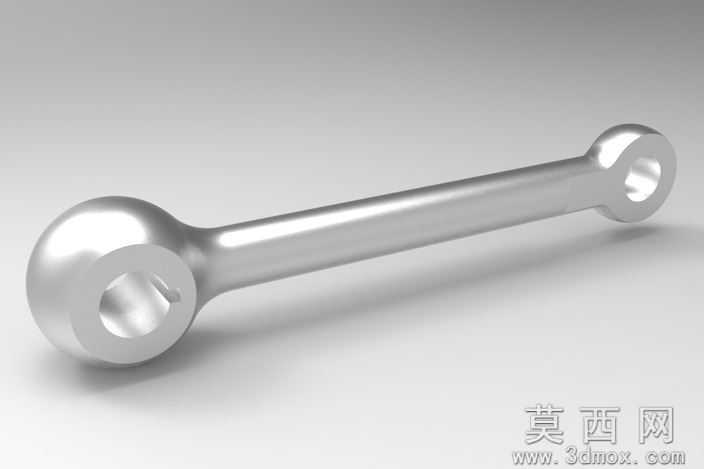

本作品为发动机连杆的三维参数化模型，建模阶段严格遵循内燃机连杆的实际工程设计规范，首先通过草图绘制精准定位连杆大小头的中心距，确定大小头孔的公称直径、杆身的过渡轮廓参数，采用对称建模逻辑保证杆身两侧结构完全对称，避免后续装配出现动平衡偏差。建模过程中对连杆大头的剖分结构、小头的衬套安装位做了精细化特征处理，杆身采用经典的工字形截面设计，在保证结构强度的前提下尽可能降低构件自身重量，减少发动机运转过程中的往复惯性力。模型的圆角过渡特征完全匹配实际机加工工艺要求，大小头与杆身的衔接处采用渐变圆弧过渡，避免应力集中问题，所有孔位特征均添加了合理的安装倒角，符合实际零件的加工精度要求。材质渲染阶段选用了发动机连杆常用的调质合金钢材质效果，通过调整材质的粗糙度、金属度参数还原锻钢件经机加工后的真实表面质感，渲染时采用柔和的侧方打光，清晰呈现杆身的截面轮廓、大小头的内孔结构以及各部位的过渡细节，能够直观展示连杆的整体形态与结构特征。设计过程中充分考虑连杆在发动机工作循环中的受力特性，大小头的壁厚、杆身的截面尺寸均经过结构合理性校验，既保证构件能够承受活塞传递的爆发压力与往复惯性力，又避免冗余材料造成的重量超标，模型各特征参数具备可编辑性，可根据不同排量的发动机设计需求调整中心距、孔径、杆身截面尺寸等核心参数，适配不同的动力系统设计场景，能够直接用于发动机的虚拟装配、运动仿真、结构力学分析等工作环节，为发动机动力系统的设计研发提供精准的三维数字模型支撑。
