双环连接式机械承载连接件结构设计

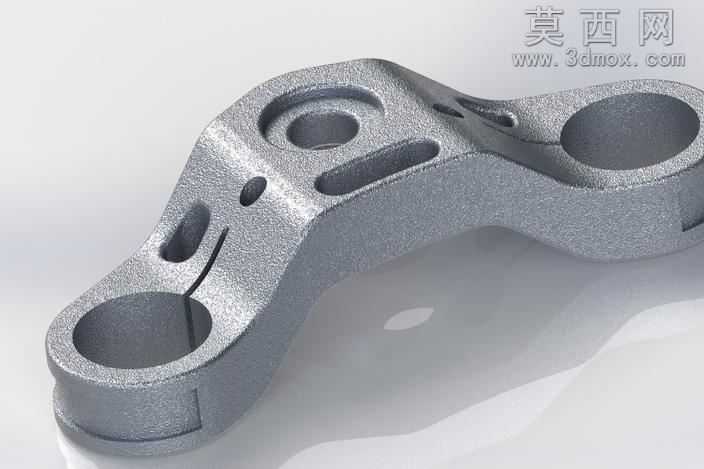

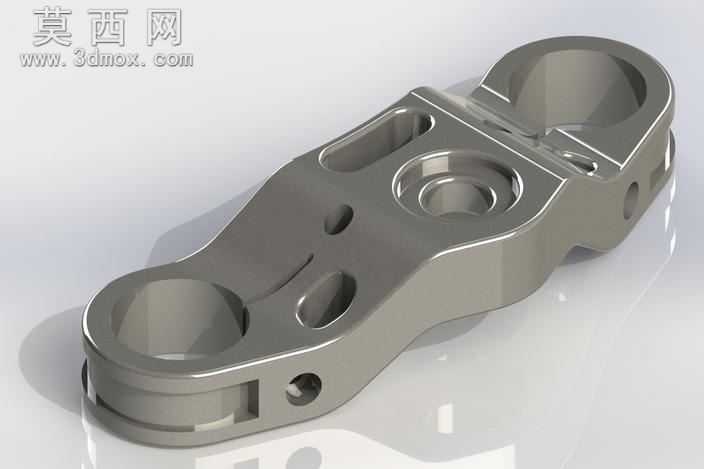

本作品为一款双环铰接式机械承载连接件，采用三维参数化建模方式完成全流程设计，建模过程中优先以实体拉伸、切除命令构建主体基础轮廓，针对两端的环形铰接孔位，先绘制中心定位基准轴，通过旋转凸台命令生成环形基体，再对孔壁做同轴度约束，确保后续装配时铰接销轴可顺畅穿入，无卡滞错位问题。针对主体板身的轻量化设计，在保证整体结构强度的前提下，通过拓扑优化分析确定减重槽的开设位置，采用异形切除命令生成三处不同形态的减重空腔，既削减了零件整体自重，又避免了应力集中导致的结构断裂风险。零件表面的安装定位孔采用沉头孔设计，建模时严格标注孔位的位置度公差，所有孔位的中心距均保留可参数化修改的尺寸驱动接口，方便后续根据不同装配场景快速调整孔位参数。材质渲染阶段选用金属哑光钢材质，调整材质的粗糙度、反射率参数模拟真实机加工后的金属质感，对零件的棱边做微小倒角处理，还原实际加工中去毛刺的工艺细节，渲染时采用三点布光方案，主光源从斜上方投射突出零件的结构轮廓，辅助光源补亮暗部细节，环境光添加微弱的HDR环境反射，让金属表面的光影过渡更自然真实。结构设计上，两端的环形铰接端采用加厚处理，环形截面的壁厚经过受力验算，可承受径向的交变载荷，中间连接臂采用变截面过渡设计，从两端铰接端向中间位置平滑收窄，在保证抗弯强度的同时优化了力的传递路径，零件侧面的横向小孔为润滑脂注油孔，建模时预留了与油嘴适配的内螺纹结构，可直接对接标准润滑配件，整体结构兼顾了承载性能、轻量化需求与装配维护的便利性，可应用于各类需要铰接传动、承载连接的机械机构场景。
