fx10扬声器visaton精准结构三维设计

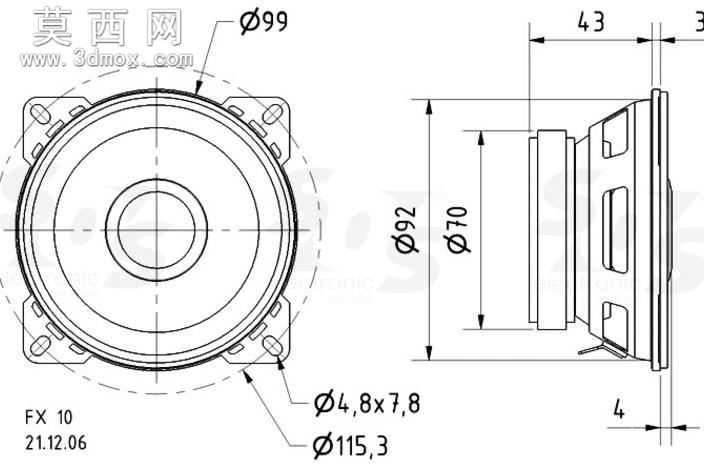

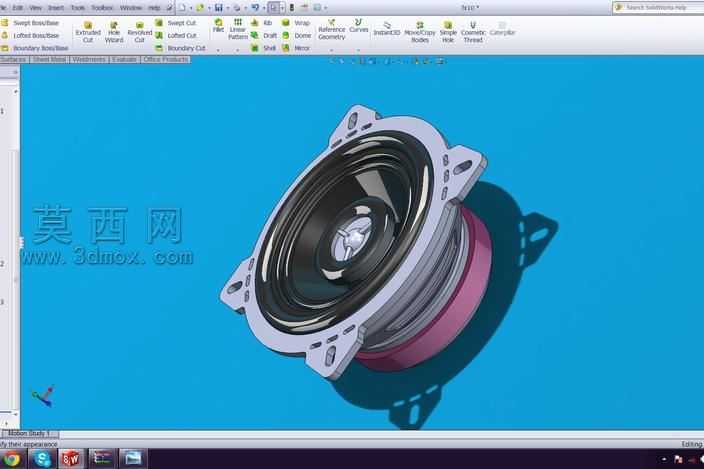

本作品为fx10规格visaton扬声器的精准三维建模成果，建模过程严格遵循实物准确尺寸参数，依托SolidWorks2011平台完成全参数化建模，完整还原扬声器的全部结构细节。建模阶段采用自底向上的装配设计思路，首先拆分扬声器的各个组成部件：带安装定位孔的金属安装盆架、复合材质振膜、定心支片、磁路组件、防尘帽、接线端子等独立零件，对每个零件单独进行草图绘制、特征建模，针对盆架上的异形安装耳、定位通孔、加强筋结构，采用拉伸切除、筋特征、圆角过渡等命令完成细节刻画，保证安装位的尺寸精度完全匹配实际装配需求。振膜部分采用曲面建模方式还原其锥形弧度与折环的柔性结构形态，通过曲面加厚命令生成符合实际厚度的实体特征，还原振膜的曲面过渡细节，避免生硬的棱角结构。磁路部分的环形磁钢、导磁夹板、华司等部件，通过回转类特征快速完成基础造型，同时还原磁路组件的装配间隙与同轴度要求，保证各部件装配后无干涉问题。材质与渲染阶段，针对不同部件赋予对应材质属性：金属盆架赋予磨砂银灰色金属材质，还原金属冲压件的哑光质感；振膜部分赋予黑色复合纸盆材质，添加轻微的半透明与粗糙质感，还原纸质振膜的视觉特性；磁路外侧的垫环赋予紫红色工程塑料材质，还原绝缘部件的塑料质感；中心防尘帽赋予亮面镀铬材质，还原金属防尘帽的高光反射效果。渲染阶段采用软件内置的渲染环境，添加柔和的环境光与定向光源，投射出自然的软阴影，突出扬声器的立体结构与各部件的层次关系，清晰展现各零件的装配位置与结构形态。整体建模过程严格控制特征参数的关联性，所有尺寸均可通过参数驱动修改，方便后续根据需求调整扬声器规格，模型装配完成后经过全局干涉检查，确认所有部件配合间隙合理，无重叠、错位等干涉问题，完整还原该款扬声器的真实结构，可用于产品结构展示、装配工艺演示、声学结构仿真参考等场景，模型包含完整的零件特征与装配约束关系，能够清晰展现动圈式扬声器的典型结构组成，直观呈现电声转换部件的内部构造与外部安装结构。
