工业设备用金属材质嘴吸口结构件

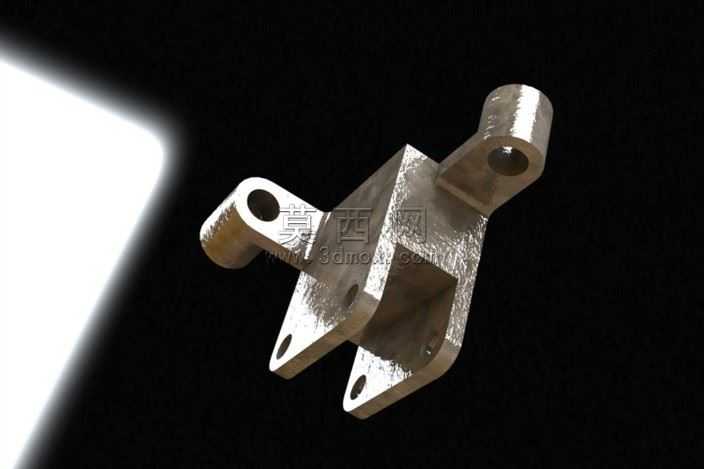

该嘴吸口结构件采用三维参数化建模方式完成全流程设计，建模阶段优先梳理零件的功能逻辑与装配关系，先以基准面定位核心安装基准，依次拉伸生成主体承托腔体，再通过凸台拉伸命令构建两侧带同轴安装孔的支耳结构，支耳处的安装孔严格按照同轴度公差要求做同心约束，保证后续装配时销轴类零件可顺畅穿入无卡滞。主体腔体的侧边安装耳片采用薄壁拉伸加切除打孔的方式制作，耳片上的安装孔位置经过尺寸链校核，确保与配套设备的安装位完全匹配，腔体内部的避让槽通过旋转切除与拉伸切除组合命令完成，槽体边缘做了等半径圆角过渡处理，避免应力集中导致零件受力开裂。材质设定阶段选用铸钢金属材质，调整材质球的粗糙度参数模拟铸件表面细微的磨砂质感，同时添加金属反射属性，还原金属零件在光照下的自然反光效果，渲染阶段采用三点布光方案，主光源从侧上方打亮零件主体结构，辅光源补全暗部细节避免阴影死黑，轮廓光勾勒零件边缘提升立体感，背景选用纯黑底色突出金属零件的质感层次。设计过程中充分考虑零件的实际使用场景，两侧支耳的厚度经过受力仿真校核，可满足日常使用中的拉扯、挂载受力需求，腔体的开口尺寸适配对应管路的连接直径，保证气路或液路连接时的密封性，所有棱边均做了小尺寸倒角处理，既去除加工毛刺提升装配安全性，也能避免尖锐棱边划伤操作人员或配套管路。建模全程保持特征参数可编辑，后续若需调整安装孔距、腔体尺寸、支耳角度等参数，可直接修改对应特征的尺寸参数快速生成新版本，无需重新搭建整体模型，大幅提升后续改型设计的效率，模型的所有配合面均做了平面度约束，保证加工后零件可平稳安装在配套设备上，不会出现安装歪斜、贴合不严的问题。
