铜翅片式热交换板结构设计

项目分类:换热器 发布时间:2025-02-16 ID:930248
  • 铜翅片式热交换板结构设计
  • 铜翅片式热交换板结构设计

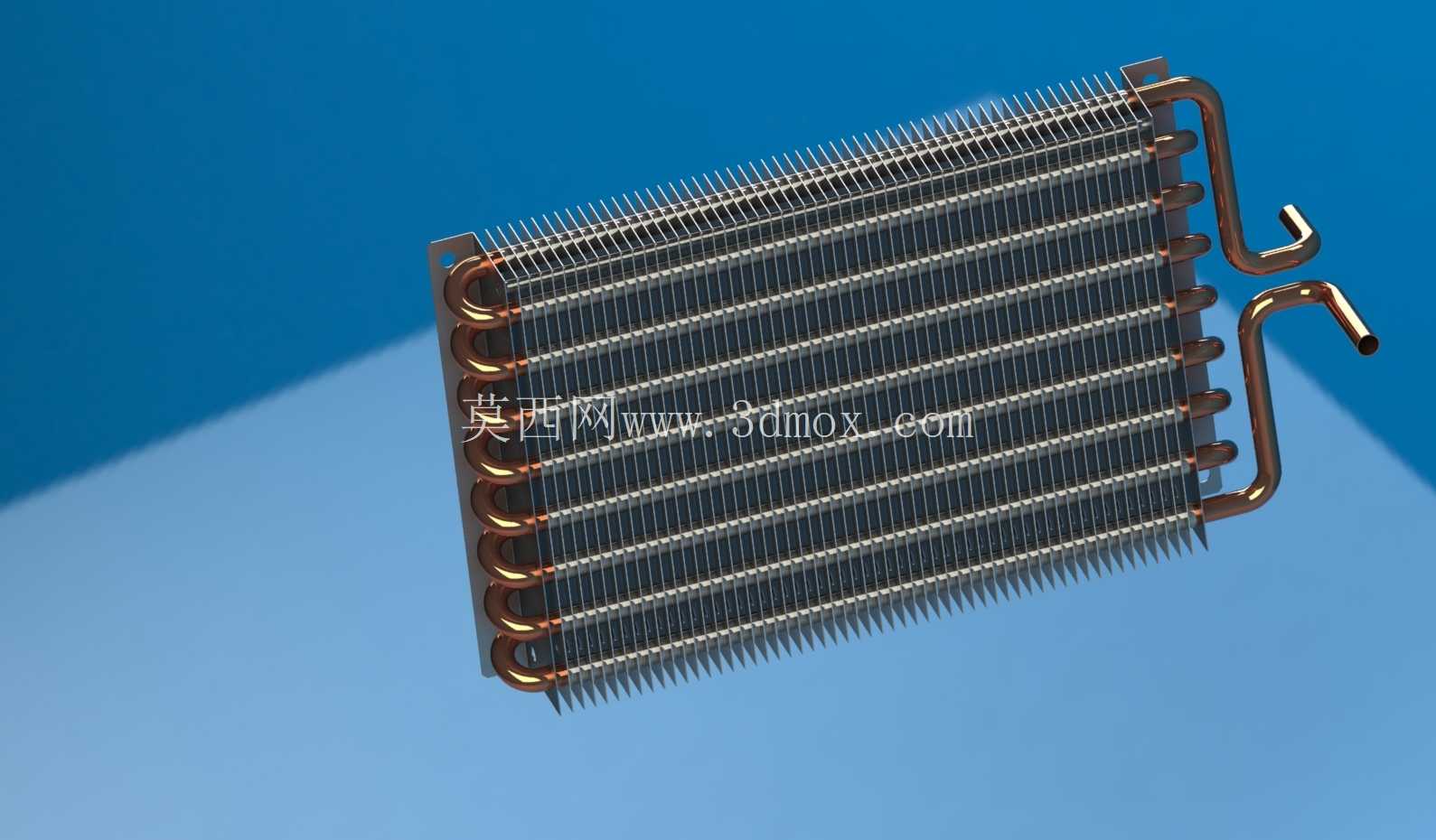

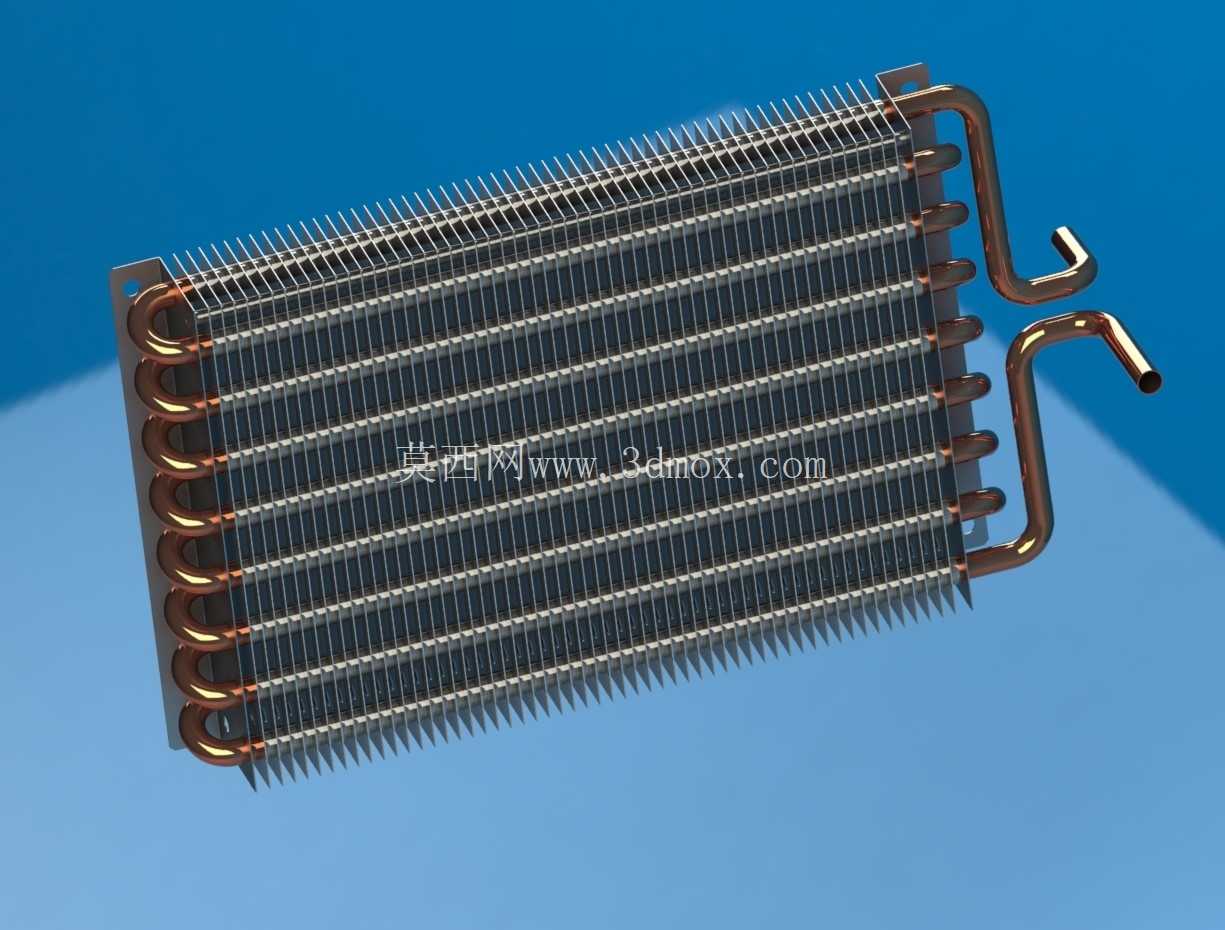

  在商用制冷机组、小型工业温控设备、机柜散热系统的实际选型场景里,这类翅片管式热交换板是空气侧换热的核心承载部件,日常接触的冷藏柜风冷蒸发器、小型工业冷水机冷凝端、充电桩功率模块散热单元,都能看到同结构换热组件的应用,它的核心作用是在封闭管路内的换热介质与流经翅片间隙的空气之间搭建高效传热路径,不需要额外的中间换热介质,依靠金属本身的高导热特性完成热量转移。

  从结构设计逻辑来看,这类换热板采用铜管+铝翅片的组合并非随意选择,铜管的弯折延展性可以适配连续弯管工艺,不需要在弯折处额外增加焊接接头,能大幅降低冷媒泄漏的风险,同时铜材本身的耐冷媒腐蚀特性,也能适配R22、R410A等多种常规制冷介质的长期循环使用;外部套合的铝翅片采用连续冲压成型的薄铝片,每片翅片上预留与铜管外径过盈配合的冲孔,穿管完成后通过机械胀管工艺让铜管外壁与翅片冲孔完全贴合,消除接触热阻,避免长期使用后因热胀冷缩出现翅片松动、换热效率衰减的问题。

  实际结构参数设计上,这类换热板的铜管通常采用等间距平行排布,单根铜管连续弯折形成多通路并联的流道,流道的弯折半径严格控制在铜管直径的2.5倍以上,避免弯折处出现管内壁褶皱、流道截面积变小导致介质流动阻力陡增的问题;翅片的片距根据应用场景的不同有明确区分,用于制冷蒸发器场景时片距通常设置在2-2.5mm,预留足够的结霜空间,避免短时间内霜层堵塞翅片间隙影响风路流通,用于干工况散热场景时片距可缩小到1.5-2mm,在相同迎风面积下布置更多换热面积,提升单位体积的换热效率。

  安装边界的设计考量上,换热板的两端预留了带安装孔的固定折边,折边采用与端板一体冲压的结构,安装孔位的公差控制在±0.2mm范围内,可直接适配常规机柜、制冷机组的预装支架,不需要现场二次打孔;铜管的进出端预留了足够长度的直管段,管端做了缩口处理,可直接与系统管路通过焊接或者快接接头连接,不需要现场再做管端加工;整体外形的长宽高比例根据迎风面风速设计做匹配,常规应用场景下迎风面风速控制在2-3m/s区间,既不会因为风速过高导致风阻过大、风机负载超标,也不会因为风速过低导致换热系数不足、材料浪费。

  从实际使用的功能特性来看,这类换热板的空气侧换热面积是铜管外壁面积的十几倍,能把铜管内介质携带的热量快速分散到大面积的翅片表面,再由流经的空气带走,相比光管换热结构,相同换热能力下体积可以缩小60%以上,非常适合对安装空间有严格限制的紧凑型设备;同时整体结构没有活动部件,仅靠金属结构完成传热,可靠性极高,正常使用场景下不需要额外维护,仅需定期清理翅片间隙积尘即可保证换热效率稳定。

  设计过程中还需要考虑长期使用的结构强度,翅片与铜管胀接完成后,整体框架的侧边会加装加强侧板,把所有铜管的弯折端包裹在内,避免运输、安装过程中磕碰导致铜管变形、翅片倒伏;铜管的排布间距经过流场仿真优化,保证流经翅片间隙的空气分布均匀,不会出现边角区域空气滞留、局部换热效率不足的问题;进出管的位置设计也会兼顾系统管路的走向便利性,通常设置在换热板的同一侧,减少系统管路的弯折数量,降低管路阻力。

  在不同的应用场景下,这类换热板的细节设计也会做对应调整,用于高湿环境的蒸发器会在翅片表面做亲水涂层处理,让冷凝水能够快速顺着翅片流下,减少水膜在翅片表面停留的时间,降低风阻同时提升换热效率;用于高温散热场景的冷凝器会适当增加铜管的壁厚,提升耐压能力,适配更高的冷凝压力;用于腐蚀环境的换热组件会对翅片做防腐涂层处理,避免空气中的腐蚀性成分侵蚀铝翅片,延长整体使用寿命。
