法兰式手动工业球阀三维结构设计

　　在石油化工、市政给排水、热力输送、轻工制药等行业的流体管路系统中，法兰式手动球阀是应用极为广泛的截断类控制部件，其核心作用是通过阀芯的90度旋转动作，实现管路内流体介质的导通与截断，相比闸阀、截止阀等同类截断阀，球阀的流阻更低、开关动作更迅速，密封性能更稳定，在中低压工况的管路布局中占据很高的应用比例。本次建模的法兰连接手动球阀，采用侧装式固定球结构设计，整体结构围绕法兰对接安装、手动驱动、球面密封三个核心功能模块展开，建模过程中优先还原了实际工业产品的安装边界与配合公差逻辑，所有结构尺寸均参照通用工业管路法兰标准进行匹配，可直接用于管路系统的装配干涉校验、布局模拟以及教学演示场景。

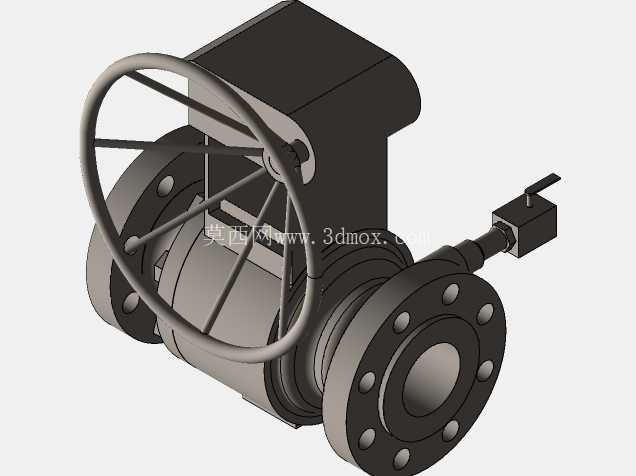

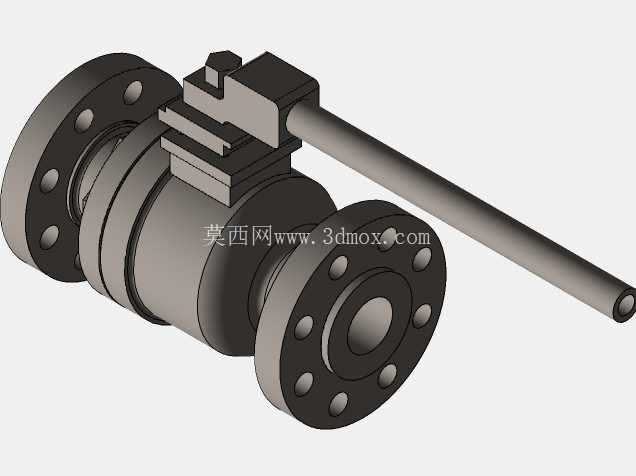

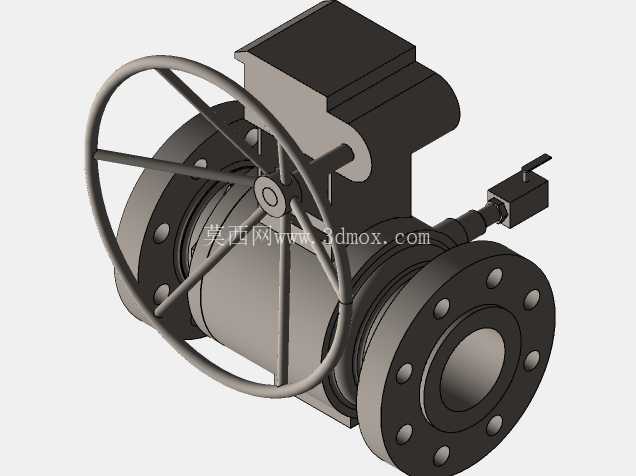

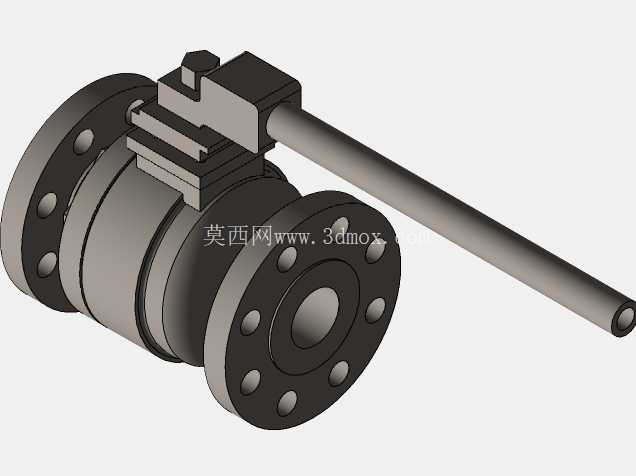

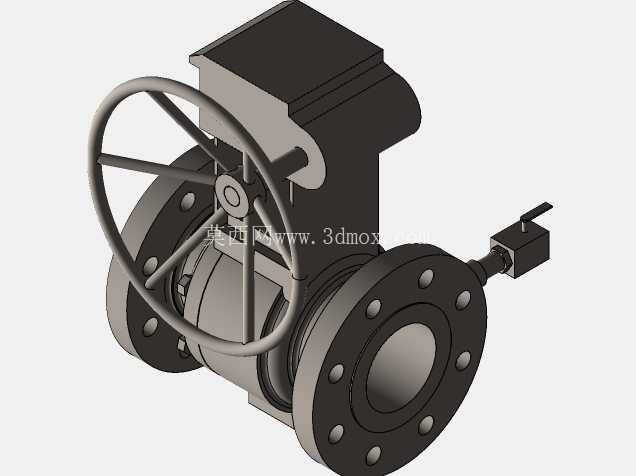

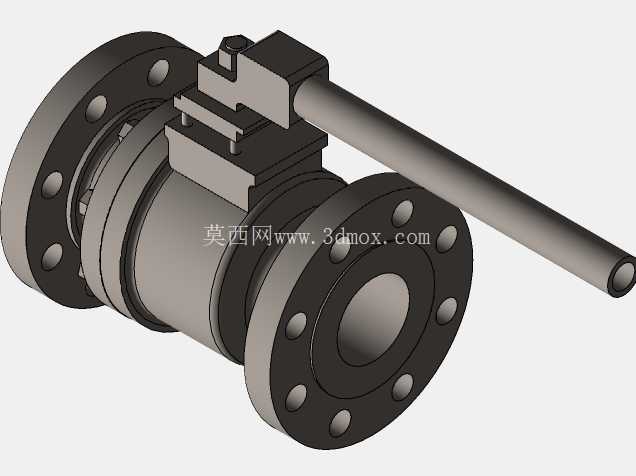

　　从结构设计逻辑来看，该球阀的主体由左右阀体、球形阀芯、阀座密封件、阀杆、操作手柄、连接螺栓组几个核心部分组成，左右阀体采用法兰对接形式，两端的连接法兰为凸面带颈法兰结构，法兰盘上均匀分布四个螺栓通孔，可与同压力等级的管路法兰通过螺栓紧固件实现刚性连接，法兰密封面的凸台高度、螺栓孔中心距、法兰外径尺寸均严格匹配对应公称通径的管路法兰标准，避免实际选型安装时出现对接错位、密封面不匹配的问题。阀芯为带通孔的球形结构，通孔直径与管路通径保持一致，完全开启状态下流道无缩径，介质流经时的压力损失极小，不会出现介质滞留、杂质堆积的问题，适合输送水、油品、低压蒸汽以及部分弱腐蚀性流体介质。阀座采用嵌入式弹性密封结构，安装在左右阀体与阀芯的配合位置，依靠装配预紧力贴合在球面表面，开关过程中密封面受力均匀，可有效降低长期动作带来的密封面磨损，延长阀门的实际使用寿命。

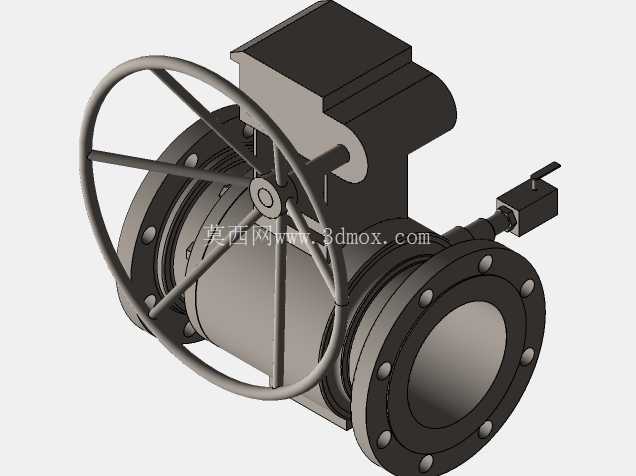

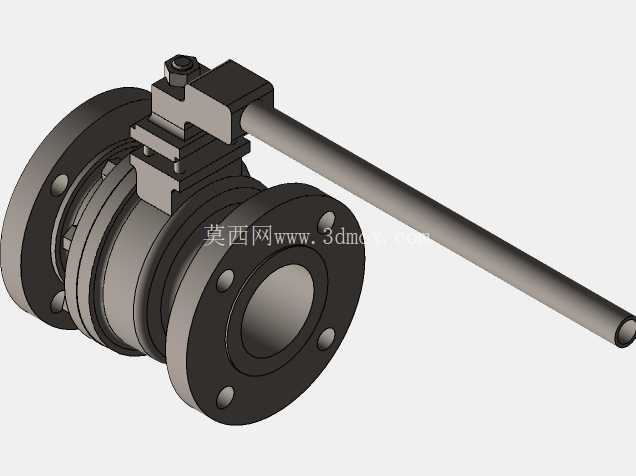

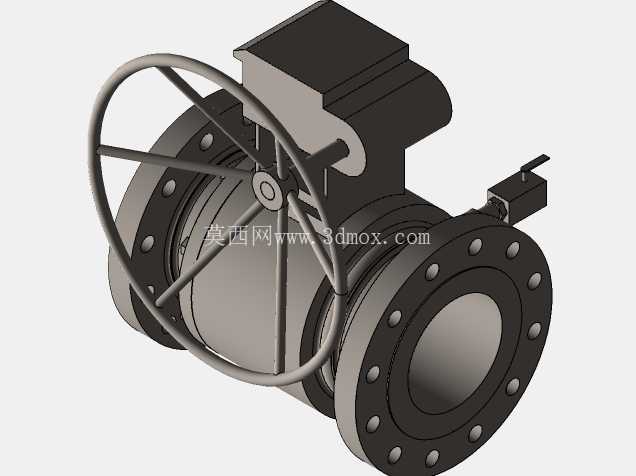

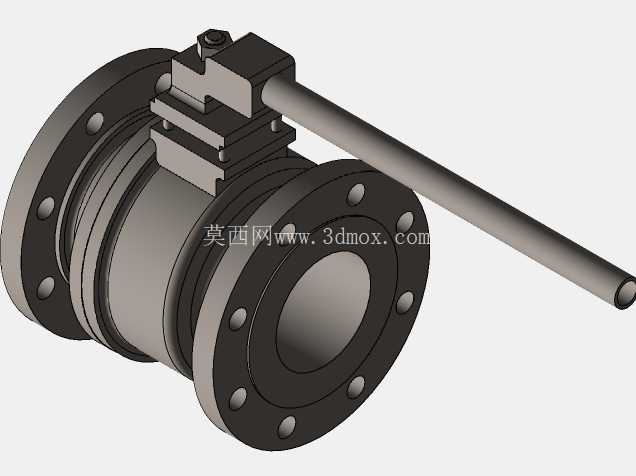

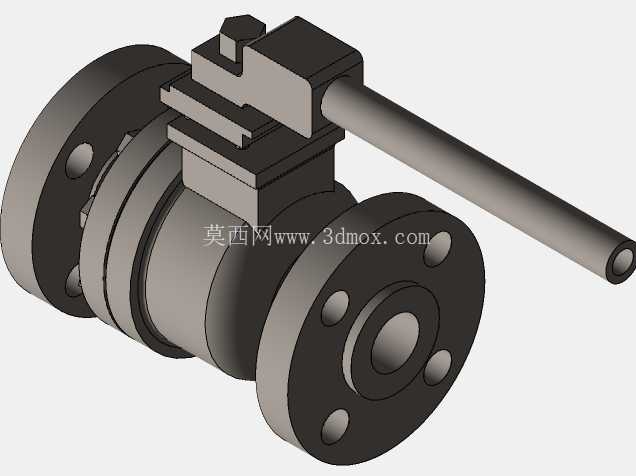

　　驱动部分采用加长杆手动操作结构，手柄为直杆式锻压结构，与阀杆顶端通过方榫配合实现扭矩传递，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆即可完成额定压力下的阀门开关动作，手柄的安装方向与阀芯通孔方向保持一致，现场操作人员可直接通过手柄的指向判断阀门的开关状态，避免出现误操作。阀杆与阀体的配合位置设置了多级密封结构，包括填料密封段与防尘挡圈，既可以防止管路内的介质沿阀杆间隙向外泄漏，也能阻挡外部环境中的粉尘、水汽进入阀体内部，避免阀杆锈蚀导致的操作卡涩问题。

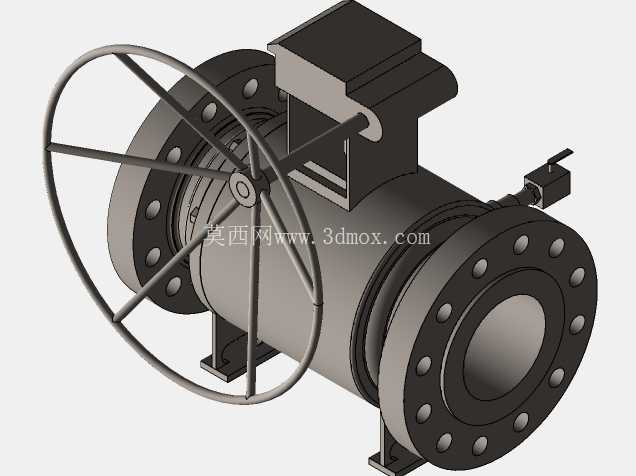

　　从安装边界来看，该球阀的整体结构长度符合法兰连接阀门的结构长度标准，两端法兰的端面平行度、螺栓孔位置度均按照实际装配要求进行了建模约束，在管路系统三维布局时，可直接将模型调入装配体，与管路、法兰垫片、螺栓紧固件完成虚拟装配，提前校验阀门操作空间是否充足，避免现场安装后出现手柄被周边设备、管线阻挡无法完成全开全关动作的问题。建模过程中对所有零件的配合面做了公差适配处理，比如阀体与阀盖的止口配合、阀杆与填料函的间隙配合、阀芯与阀座的贴合面，都还原了实际加工中的公差要求，可用于生成工程图纸、指导零件加工以及装配工艺编制。

　　在实际工程应用中，这类手动法兰球阀通常安装在管路的分支节点、设备进出口位置，作为检修切断阀使用，当后端设备需要维护、管路需要分段检修时，可关闭对应位置的球阀，截断介质流通，无需排空整个管路系统的介质，大幅降低检修工作量与介质损耗。相比焊接连接的球阀，法兰连接形式的球阀安装拆卸更便捷，后期更换密封件、维护阀芯时无需切割管路，适合在需要定期维护的管路段使用。建模时特意还原了阀体外部的加强筋结构、螺栓连接的凸台结构，这些结构并非冗余设计，阀体在承受管路内压时，加强筋可提升阀体的整体刚性，避免高压下阀体出现变形导致密封失效，螺栓凸台则可以保证螺栓连接时的压紧力均匀分布在法兰密封面上，防止出现局部密封不严的泄漏问题。

　　对于三维建模从业者与设备选型人员来说，该模型可直接复用在各类工业管路系统的三维布局设计中，无需从零开始建模，大幅提升设计效率；模型的结构细节完整，拆分了所有独立零件，也可用于阀门结构原理的教学演示，帮助初学者直观理解法兰球阀的内部构造、动作原理与装配关系。在建模过程中，所有圆角、倒角、退刀槽等工艺结构都按照实际机加工要求进行了还原，没有出现工艺不合理的尖锐棱角、无法加工的悬空结构，完全符合机械加工的工艺要求，可直接对接后续的有限元受力分析、流道阻力模拟等仿真工作。
