3500L卧式工业混合机三维结构设计

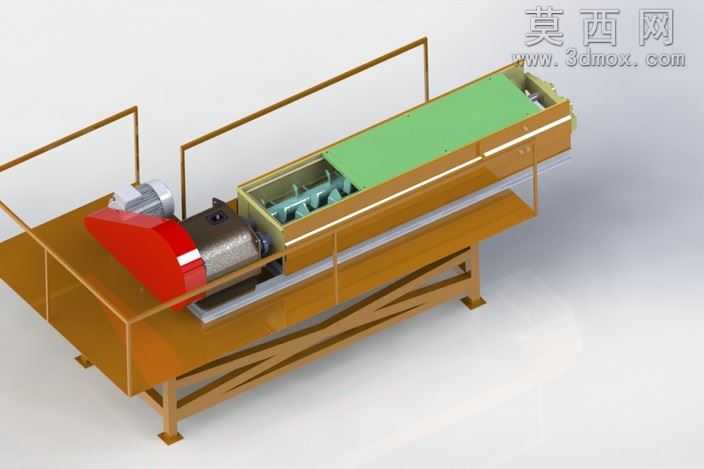

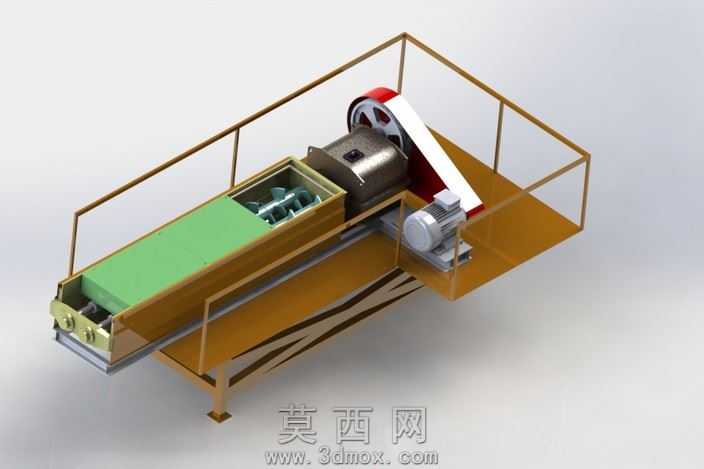

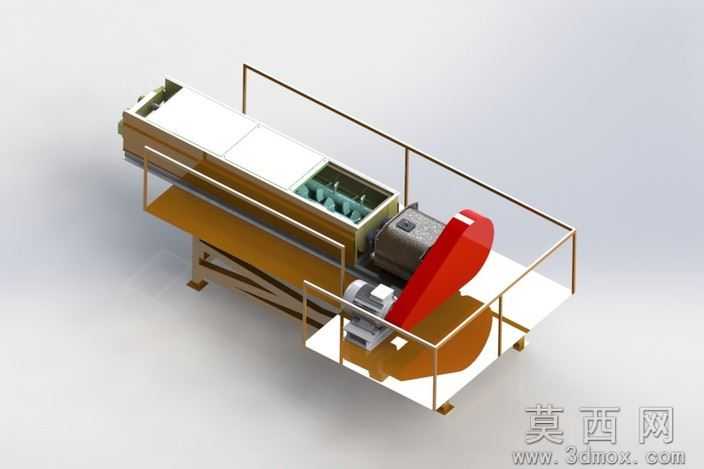

本作品为3500L规格卧式工业混合机的三维建模设计成果，建模过程中严格遵循工业混合设备的实际生产制造逻辑，对设备各组成部分进行1:1比例的精细化还原。整体模型采用自下而上的装配建模思路，首先完成核心搅拌腔体的结构搭建：腔体为卧式长槽型结构，内部设置双轴搅拌桨叶结构，桨叶采用螺旋带式构型，能够在设备运行过程中实现物料的径向翻动与轴向推送，保障不同组分物料的混合均匀度，腔体上部设置可开合的进料防护盖板，下部一端设置出料控制机构，满足物料进出的工艺需求。传动系统部分完整还原了驱动电机、皮带减速传动机构、带轮护罩、主轴连接座的结构细节：驱动电机通过三角带将动力传递至大直径带轮实现一级减速，带轮外侧设置半包围式安全护罩，避免运行过程中杂物卷入传动部位，传动端与搅拌主轴之间采用刚性联轴器连接，保障动力传递的稳定性。设备外围设置方管焊接成型的安全防护护栏，护栏围绕传动与腔体上部区域设置，既能够避免操作人员意外接触运动部件，也可作为日常设备维护的临时倚靠结构。设备底部采用型钢焊接成型的机架结构，机架设置斜向加强筋提升整体承重刚性，底部配置可调式支撑脚杯，可适配不同平整度的安装地面，调整设备水平度。材质渲染阶段针对不同部件赋予对应工业材质：搅拌腔体与机架护栏赋予碳钢哑光金属材质，表面做轻微氧化质感处理还原工业设备使用质感，电机外壳赋予铸铁深灰材质，带轮赋予铸铁红漆材质，传动皮带赋予黑色橡胶材质，进料盖板赋予哑光绿色工业漆材质，出料机构赋予亮面金属材质，安全护罩赋予白色钣金材质。整体渲染采用工业产品常用的柔光顶光搭配侧方补光，清晰呈现各部件的结构层次与装配关系，模型完整还原了设备的装配逻辑与结构细节，可用于混合设备的结构展示、教学演示、方案沟通等场景，能够直观呈现卧式混合机的工作原理与各部件的位置关系，为设备的选型、改造、教学提供直观的三维可视化参考。
