回转式压缩机构件三维结构设计

　　在商用制冷、小型工业气源供给、车载温控系统的配套设计中，回转式压缩机的结构合理性直接决定整套系统的运行稳定性与能效表现，本次呈现的三维结构完整还原了该类回转压缩部件的全部装配细节，可直接用于系统布局校核、配套部件干涉检查以及安装工位的适配设计。从实际工程应用场景来看，这类回转式压缩部件常被集成在小型冷藏机组、车用空调系统、便携气动供给单元内部，相比传统往复式压缩结构，它的运转平顺性更好，同排量下的体积占用更小，适合安装空间局促、对振动控制有较高要求的配套场景。

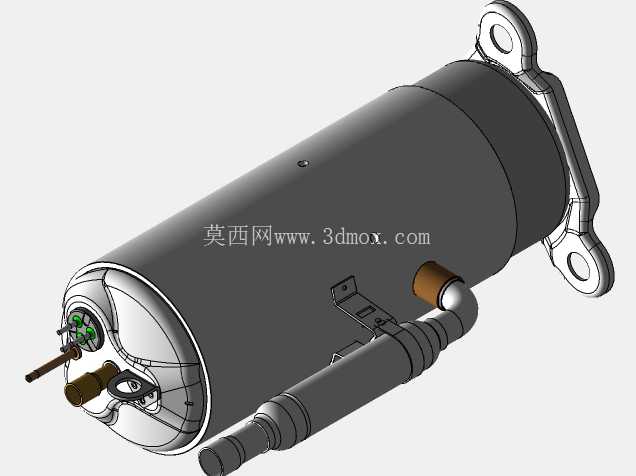

　　从结构设计思路来看，该模型完整复现了回转压缩核心的密闭腔体结构，主体圆柱形承压壳体采用一体化拉伸成型的结构逻辑，壳体侧壁预留的工艺孔位对应内部压缩腔的排气、回油通路，避免外接管路额外占用径向安装空间。端部的端盖结构通过止口定位与主壳体配合，保证腔体的同轴度公差，端盖上伸出的两个管路接口分别对应吸气与排气通路，接口的管径、伸出长度都按照实际管路焊接的工艺要求做了预留，接口根部的加强结构可以避免管路振动引发的焊缝开裂问题。

　　安装结构的设计充分考虑了不同搭载场景的适配性，壳体端部延伸出的两个带安装孔的支耳，安装孔的中心距、孔径尺寸都匹配常规减震胶垫的安装规格，支耳与主壳体的连接位置做了加厚过渡处理，能够承受设备运转过程中的交变载荷，避免长期运行出现支耳断裂的问题。壳体侧面固定的外接管路通过成型管夹与壳体贴合固定，管夹的固定点位避开了壳体的焊缝位置，减少管路振动向主壳体的传递，同时管路的弯折半径符合流体输送的阻力要求，不会出现弯折过度导致的通径缩小问题。接线端的位置设置在端盖侧方，预留的接线空间足够接插件插拔操作，接线端的防护结构可以避免凝露、灰尘侵入接线腔体，降低电气故障的概率。

　　在做系统配套设计时，可以直接调用该模型进行安装边界的校核：主体圆柱段的外径尺寸决定了安装舱体的最小径向预留空间，轴向总长度需要兼顾端部管路、接线端的伸出量，避免安装后与周边的冷凝器、储液罐等部件出现干涉。安装支耳的定位尺寸可以直接用来设计设备的安装底座，提前预留减震胶垫的安装空间，减少后续实装阶段的改模工作量。对于做制冷系统管路设计的工程师来说，模型上的吸气、排气接口坐标可以直接提取用来布置外接管路，提前核算管路长度、弯折角度，优化管路的应力分布，避免运行过程中管路共振引发的疲劳损坏。

　　从结构细节来看，模型还原了壳体表面的工艺定位点，这些点位是生产加工过程中的装夹定位基准，在做配套工装设计时可以直接参考这些点位设置夹紧位置，避免装夹过程中对壳体承压面造成损伤。端盖与主壳体的配合止口长度、密封槽位置都在模型中有明确体现，在做密封结构选型时，可以直接根据配合尺寸选择适配的密封圈规格，核算密封压缩量，保证腔体的密闭性能。这类回转式压缩部件在实际运行中，内部转子做偏心回转运动，整体质心的偏移量较小，因此安装时的减震设计不需要额外增加过大的配重，只需要在支耳位置匹配对应硬度的减震胶垫，就可以将运转振动控制在合理范围内。

　　在三维建模层面，该模型的所有配合面都按照实际装配公差做了还原，不存在结构干涉、面体重合等建模问题，导入各类三维装配环境后可以直接进行剖切检查、运动干涉模拟，不需要额外做模型修复。对于从事小型制冷设备、车载温控系统、便携气动设备设计的结构工程师来说，该模型可以大幅缩短前期方案布局的时间，不需要从零开始搭建压缩部件的三维结构，直接调用即可完成系统级的装配校核，提前排查安装空间、管路走向、固定点位的设计问题，减少样机试制阶段的问题整改次数。
