200cc排量发动机核心零部件三维建模作品

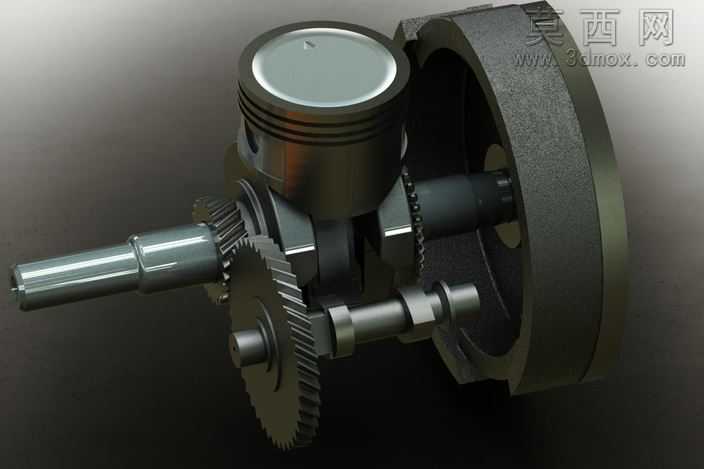

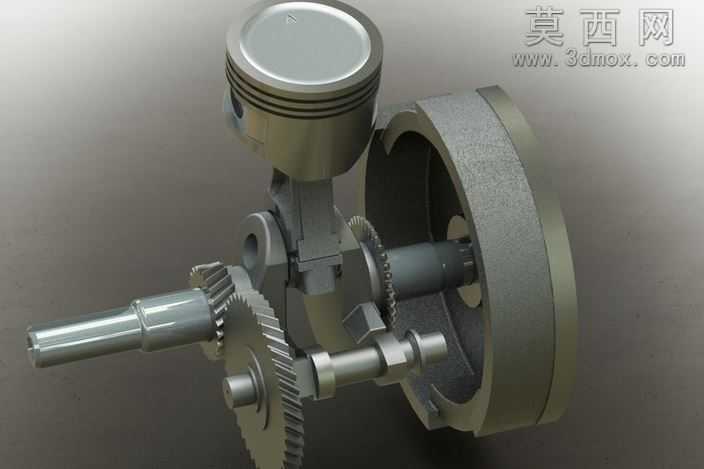

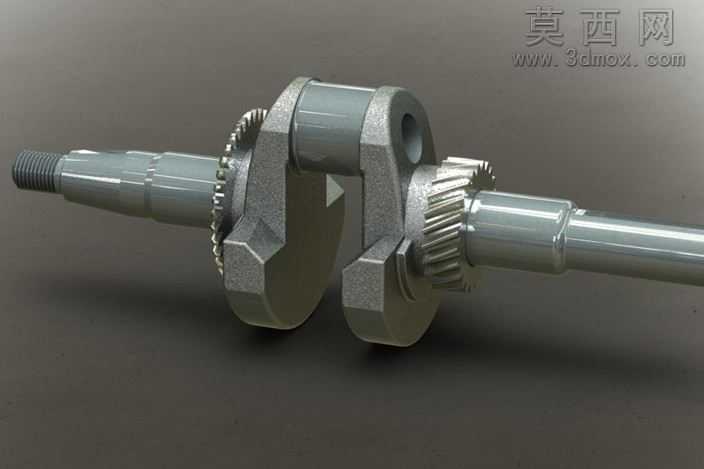

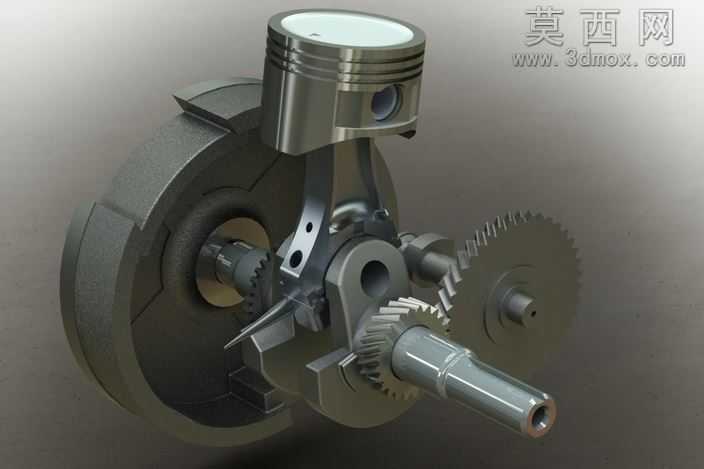

本作品为200cc排量发动机核心零部件的三维建模成果，建模过程严格遵循真实单缸发动机的实物测绘尺寸，完整还原了曲柄连杆机构、配气传动机构与飞轮组件的全部结构细节。建模阶段以拆解后的实体零件为参照，逐一梳理每个零件的拓扑关系：活塞部分精准复刻了活塞环槽、销座孔、顶部燃烧室凹坑的细节特征，对活塞裙部的型线变化做了贴合实际工况的还原，保证后续装配时的配合精度；连杆部分还原了大小头轴孔、杆身过渡圆角、轻量化减重结构的形态，对连杆大头的剖分定位结构做了细致刻画，确保与曲轴曲柄销的装配逻辑完全匹配；曲轴部分完整呈现了主轴颈、曲柄销、平衡配重块的形态，配重块的曲面轮廓完全参照实物的动平衡设计结构，还原了曲轴输出端的轴伸、键槽与油封配合轴段的细节；传动齿轮组部分精准绘制了每个轮齿的渐开线齿形，还原了齿轮与轴的过盈配合定位结构、齿轮端面的减重孔细节，保证齿轮啮合的传动比关系与真实发动机完全一致；飞轮部分还原了外圈齿圈、中心安装定位孔、动平衡减重槽的结构，还原了飞轮与曲轴输出端的连接定位逻辑。渲染阶段采用金属材质体系，针对不同零件的加工工艺匹配对应的材质表现：活塞、曲轴、连杆等机加工零件采用高反光的磨砂钢材质，还原磨削加工后的金属质感，齿轮啮合面、轴颈配合面做了高光处理，突出精密配合面的加工精度；飞轮铸件部分采用哑光铸铁材质，还原铸造表面的细微颗粒质感，区分不同加工工艺的零件视觉差异。场景布光采用多光源组合方案，主光源从斜上方投射，突出零件的轮廓层次与结构转折，辅助光源补光消除暗部死黑，环境光添加微弱的反射效果，让金属材质的反光表现更具真实感，整体渲染效果清晰展现各零件的装配关系与结构细节。设计思路上以教学实践需求为核心，先完成全部零件的独立建模，再按照实际发动机的装配顺序完成组件装配，验证各运动部件的干涉情况，确保活塞往复运动、曲轴旋转运动、齿轮传动的运动逻辑符合真实发动机的工作原理，目前已完成全部结构建模工作，后续可在此模型基础上拓展热力学、动力学相关的仿真分析，为发动机原理教学、结构学习提供直观的三维参照。
