二冲程航空发动机曲轴结构设计

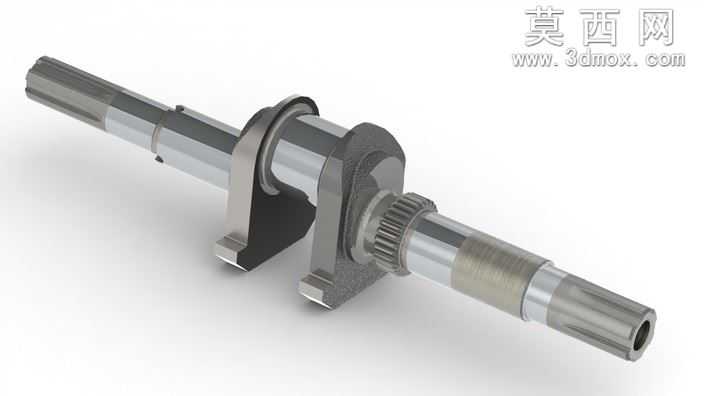

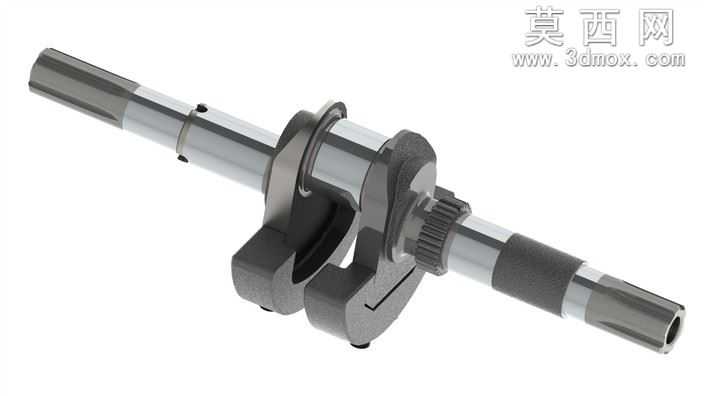

本作品为二冲程航空发动机配套的曲轴三维设计模型，建模阶段采用SolidWorks完成全参数化特征构建，首先梳理曲轴的核心功能逻辑：作为二冲程发动机动力输出的核心回转部件，需要承接活塞往复运动转化的旋转扭矩，同时匹配30mm的额定工作行程，因此建模初期先完成主轴颈、曲柄销、曲柄臂的基准轴系定位，严格保证各轴段的同轴度公差要求，对两端的动力输出轴段、传动齿轮安装位做单独的特征细化，还原花键、轴端定位孔、密封配合面的细节结构。模型内置2种不同配置方案，可适配不同装机场景的强度需求，同时配套完成了对应工况下的强度校核计算，确保结构设计的合理性。材质渲染阶段针对曲轴不同功能区域做差异化材质表现：主轴颈与曲柄销的摩擦工作面采用高铬合金钢的金属质感，调整粗糙度参数模拟精加工后的高光金属表面，还原磨削加工后的细腻纹理；曲柄臂部位采用锻钢的哑光金属材质，适当提高表面粗糙度数值，还原模锻成型后的表面质感；传动齿轮部位做齿面的细节纹理处理，啮合面添加轻微的使用质感模拟，轴段上的防滑配合区域做滚花纹理的细节还原，整体渲染采用柔和的工业产品打光方案，通过主光、辅光、轮廓光的搭配，清晰呈现曲轴各部位的结构转折与装配关系，避免金属材质出现过曝或死黑的问题。结构设计上充分考虑二冲程航空发动机的轻量化与高转速工况需求，在曲柄臂的非受力区域做合理的减重结构优化，同时保证曲柄臂的抗弯、抗扭截面系数满足高转速运转的强度要求，对轴肩过渡位置做圆角处理，避免应力集中导致的疲劳失效，传动齿轮与轴身采用一体化设计思路，减少装配环节带来的累积误差，提升部件运转的稳定性。整个建模过程遵循自上而下的设计逻辑，先搭建整体轴系的骨架模型，再逐步细化各部位的细节特征，所有特征均保留完整的参数化历史记录，可根据不同的排量、行程需求快速调整轴段长度、曲柄半径、轴颈直径等核心参数，适配不同型号的二冲程航空引擎开发需求，强度计算模块对应不同配置下的载荷工况，分别完成静强度校核与疲劳寿命验算，确保设计方案具备实际工程参考价值。
