航空发动机高涵道比涡轮风扇结构模型

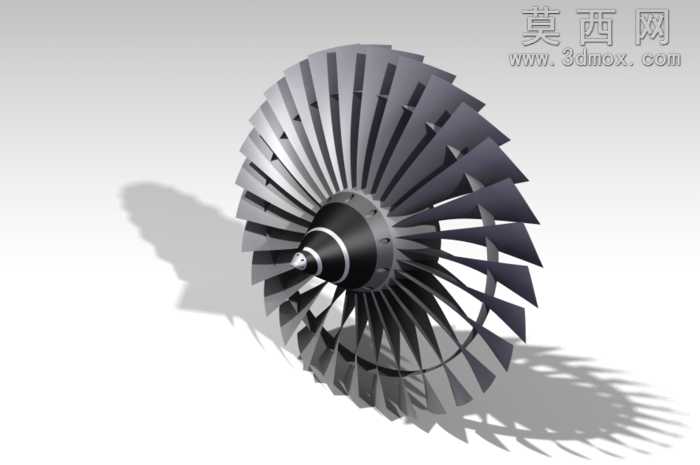

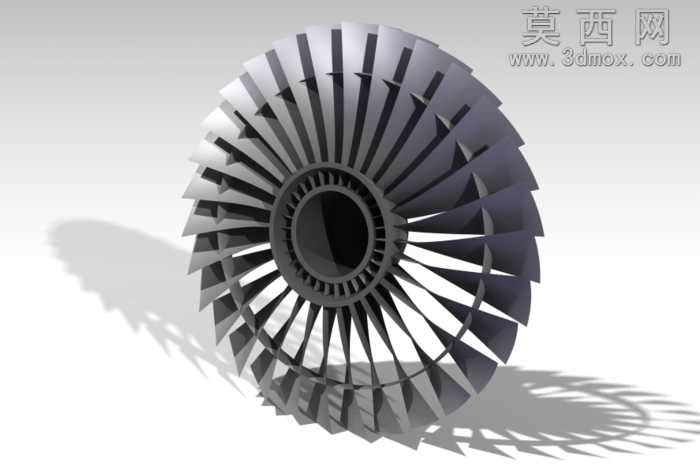

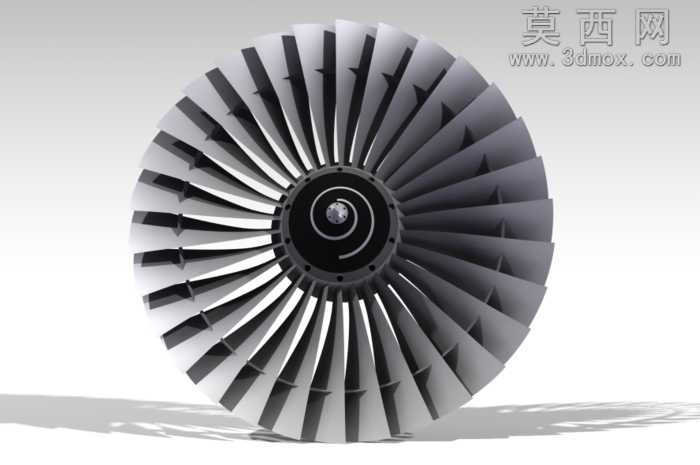

本作品为航空发动机高涵道比风扇的三维参数化建模成果，建模过程以老式涡扇发动机的前端风扇结构为参考蓝本，采用CATIA软件完成全参数化特征构建，整体模型严格遵循真实航空涡扇风扇的气动外形设计逻辑，完整还原了风扇轮盘、各级叶片、前端整流锥、连接榫头的全部结构细节。建模阶段首先通过草图绘制完成风扇轮盘的回转截面轮廓，利用回转特征生成轮盘基体结构，针对叶片部分采用多截面曲面混合建模方式，先绘制叶根、叶中、叶尖三个位置的翼型截面，精准控制每个截面的安装角、弦长、弯度参数，匹配高涵道比风扇大弦长、大展弦比的叶片气动特性，再通过曲面缝合、实体加厚生成单个叶片实体，利用圆周阵列特征按照真实叶片数量完成整圈叶片的均匀排布，确保叶片与轮盘榫槽位置的装配关系完全匹配。前端整流锥采用流线型回转曲面设计，锥面设置两道环形定位凸台，还原真实结构的整流与连接功能。材质与渲染阶段，为轮盘与叶片赋予高温钛合金材质，调整金属材质的粗糙度、反射率参数还原航空金属构件的哑光金属质感，整流锥部分采用黑色耐高温复合材料材质，与金属叶片形成清晰的材质区分；场景搭建采用浅灰色渐变背景，添加主光源与辅助漫反射光源，精准投射出风扇旋转投影的阴影效果，突出叶片的空间层次感与结构立体感。模型同时导出IGS与STEP通用中间格式，可兼容多数主流三维CAD软件进行后续编辑、装配或仿真分析，建模过程中对叶片型面、轮盘连接结构的细节还原度较高，可用于航空发动机结构教学、涡扇动力原理演示、相关零部件设计参考等场景，后续可在此风扇模型基础上拓展完成压气机、燃烧室、涡轮等其余发动机核心段的建模，组装为完整的高涵道比涡扇发动机整体模型。
