洛克伍德无阀脉冲喷射发动机结构模型

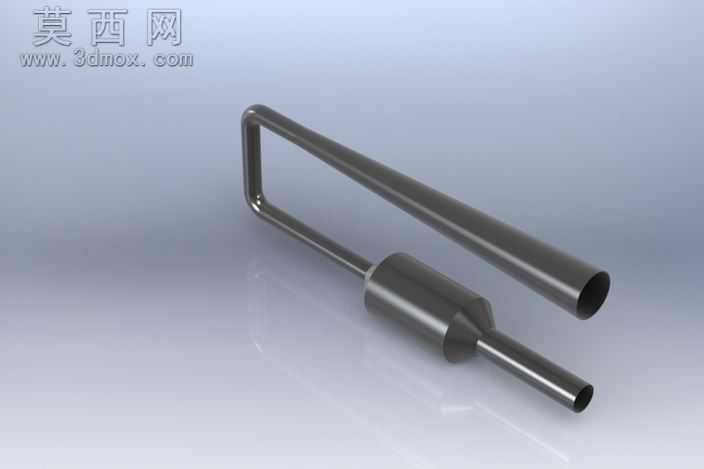

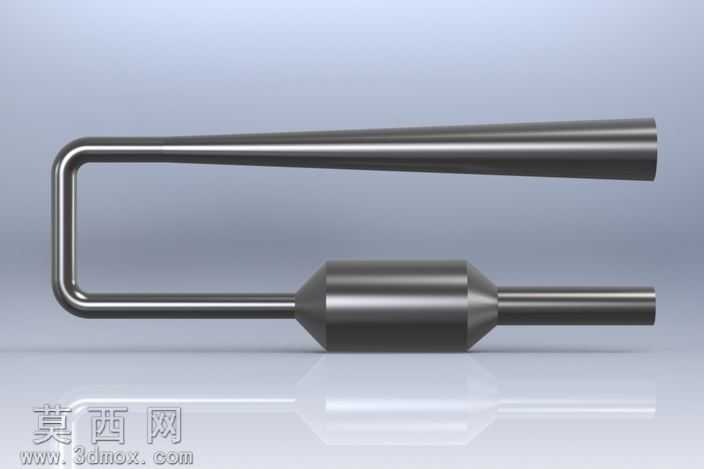

本作品为无阀式脉冲喷射发动机的三维结构模型，建模阶段采用SolidWorks完成全参数化零件构建与装配，首先依据脉冲喷射发动机的工作原理拆分核心结构单元，分别完成长管状尾喷管、U型回流管路、渐扩渐缩式燃烧室、进气细管四个独立零件的草图绘制与特征建模，每个零件的管径过渡、管壁厚度、弯折圆角均按照无阀脉冲引擎的气动设计逻辑设置参数，保证管路内部流道的顺滑过渡，避免出现直角弯折带来的气动阻力问题。装配阶段采用同轴心、重合等标准配合完成各管路的对接，严格保证各段管路的中心轴线对齐，还原无阀脉冲引擎依靠管路结构实现气流单向控制的核心设计特点，全程未添加任何活动配合部件，完整呈现该类引擎无移动阀件的结构优势。渲染阶段采用金属材质赋予模型主体，设置哑光不锈钢的材质参数，调整反射率与粗糙度参数还原金属管路的真实质感，场景采用浅灰色渐变背景配合柔和的漫反射光照，添加轻微的环境遮蔽效果突出管路的轮廓层次与结构转折，清晰展现各段管路的连接关系与整体造型。该模型完整还原了洛克伍德构型无阀脉冲喷射引擎的典型结构，U型回流管路的设计替代了传统脉冲引擎的单向阀结构，依靠气流在管路内的压力波动实现进气、混合、燃烧、排气的循环过程，长直尾喷管用于提供推力输出，渐扩渐缩的燃烧室结构用于优化燃烧过程的压力建立，前端细进气管用于引入助燃气体，整体结构简洁紧凑，无任何活动零部件，依靠纯气动结构实现工作循环，可用于丙烷燃料的脉冲推力实验参考，模型结构完整，各部分比例协调，管路衔接处的过渡自然，能够直观展现无阀脉冲喷射发动机的结构组成与工作逻辑，为相关动力装置的结构认知、原理演示提供清晰的三维参考。
