横置圆柱式储液端盖组件结构设计

　　该组件的核心定位是小型密闭储液单元的端部封装结构，整体采用卧式圆柱筒体布局，区别于常规立式储液容器的安装逻辑，更适配水平方向空间充裕、垂直安装高度受限的设备内部工位。从实际落地场景来看，这类结构常见于紧凑型水冷循环系统、小型化工试剂暂存回路、桌面级流体实验装置以及定制化主机的液冷储液段，筒体两端的端盖同时承担介质密封、接口集成、筒体定位三重作用，不需要额外在筒壁开孔拓展接口，能最大程度降低圆柱筒体的加工难度与泄漏风险。

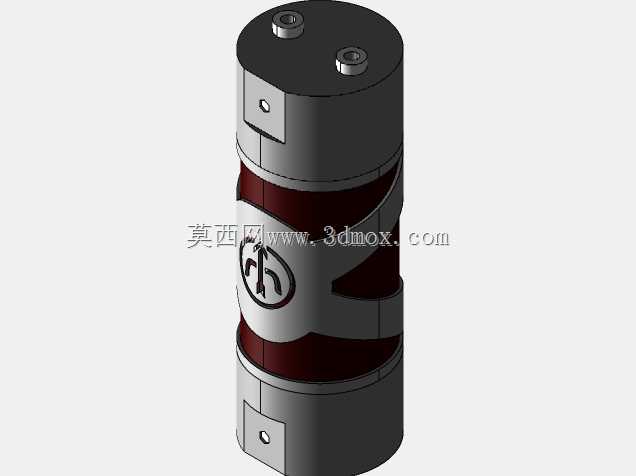

　　端盖与筒体的配合面采用轴向压合密封思路，端盖嵌入筒体的止口段预留了密封件安装槽位，装配时可根据储存介质的属性选配O型圈、平垫片或密封胶层，紧固后密封面沿筒体周向均匀受压，不会出现局部应力集中导致的密封失效。端盖外侧预留的两个小直径接口为流体进出通道，接口沿端盖端面偏心布置，双接口同端布局的优势在于管路走线可集中在设备一侧，减少跨筒体管路的固定支架数量，同时在卧式安装状态下，两个接口存在高度差，可分别对接进液与回液管路，降低气堵概率。

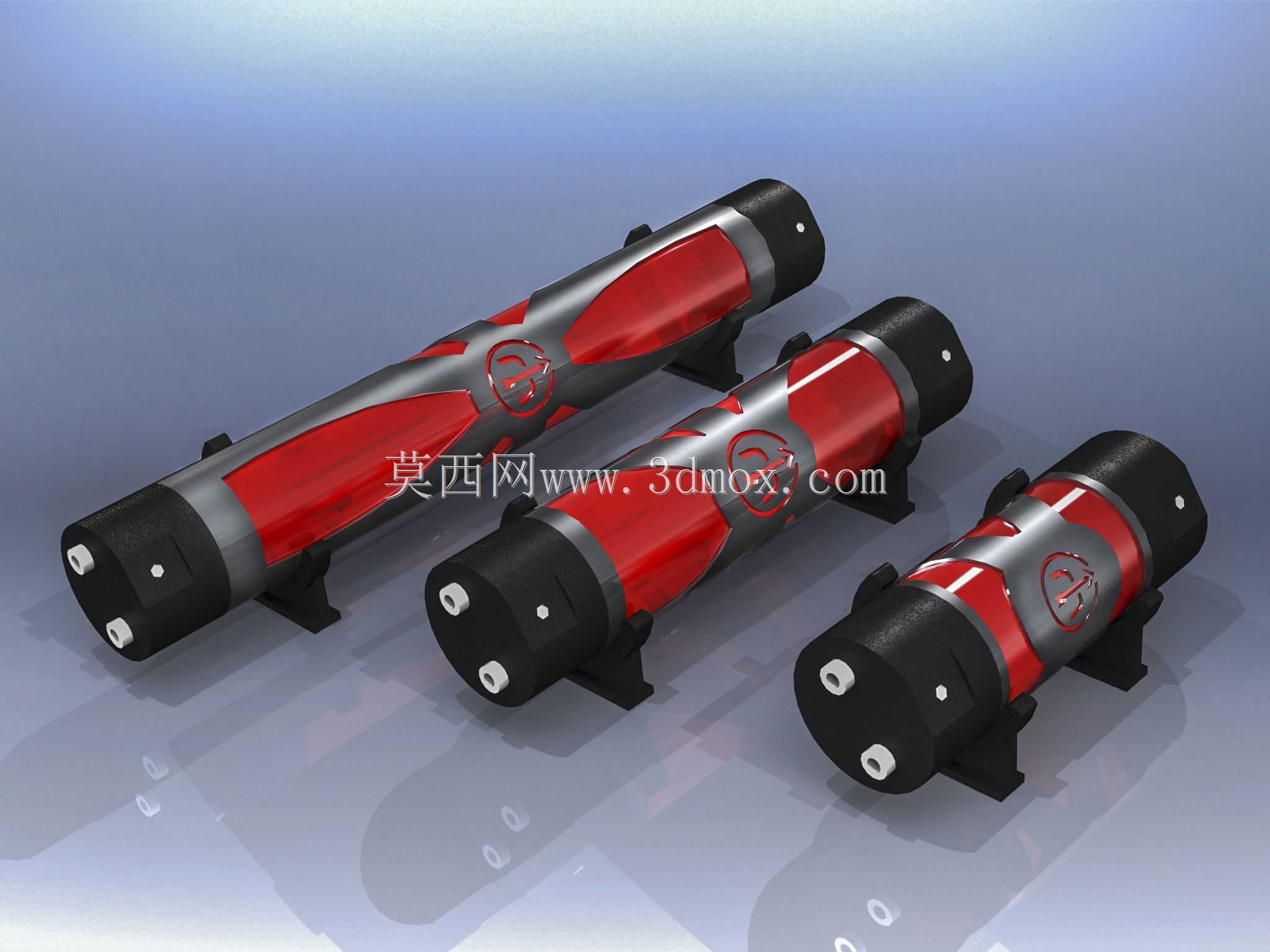

　　筒体下方的两个支撑脚为一体化折弯式结构，与筒体底部采用贴合面连接，支撑脚底部开设安装孔，可直接通过螺栓固定在设备安装基板上。支撑脚的跨距根据筒体长度做了匹配设计，长规格筒体的支撑脚跨距更大，短规格则对应缩小，保证储液单元在充液状态下的重心落在两个支撑脚的支撑区间内，设备运行产生的振动不会导致筒体出现倾覆或滑移。支撑脚与筒体的连接位置避开了端盖密封区域，不会对密封面的压紧力产生干扰。

　　设计过程中优先保证了筒体内部流道的顺畅性，端盖内侧无突出的加强筋或冗余结构，介质在筒体内流动时不会出现滞留死区，对于需要定期更换介质的应用场景，可降低残留介质堆积引发的污染或腐蚀风险。筒体中部的标识区域采用凹陷或贴合式设计，不会破坏筒体的整体承压结构，外表面的分段配色区域可做防腐涂层或外观装饰层，兼顾工业场景的防护需求与定制化设备的外观一致性要求。

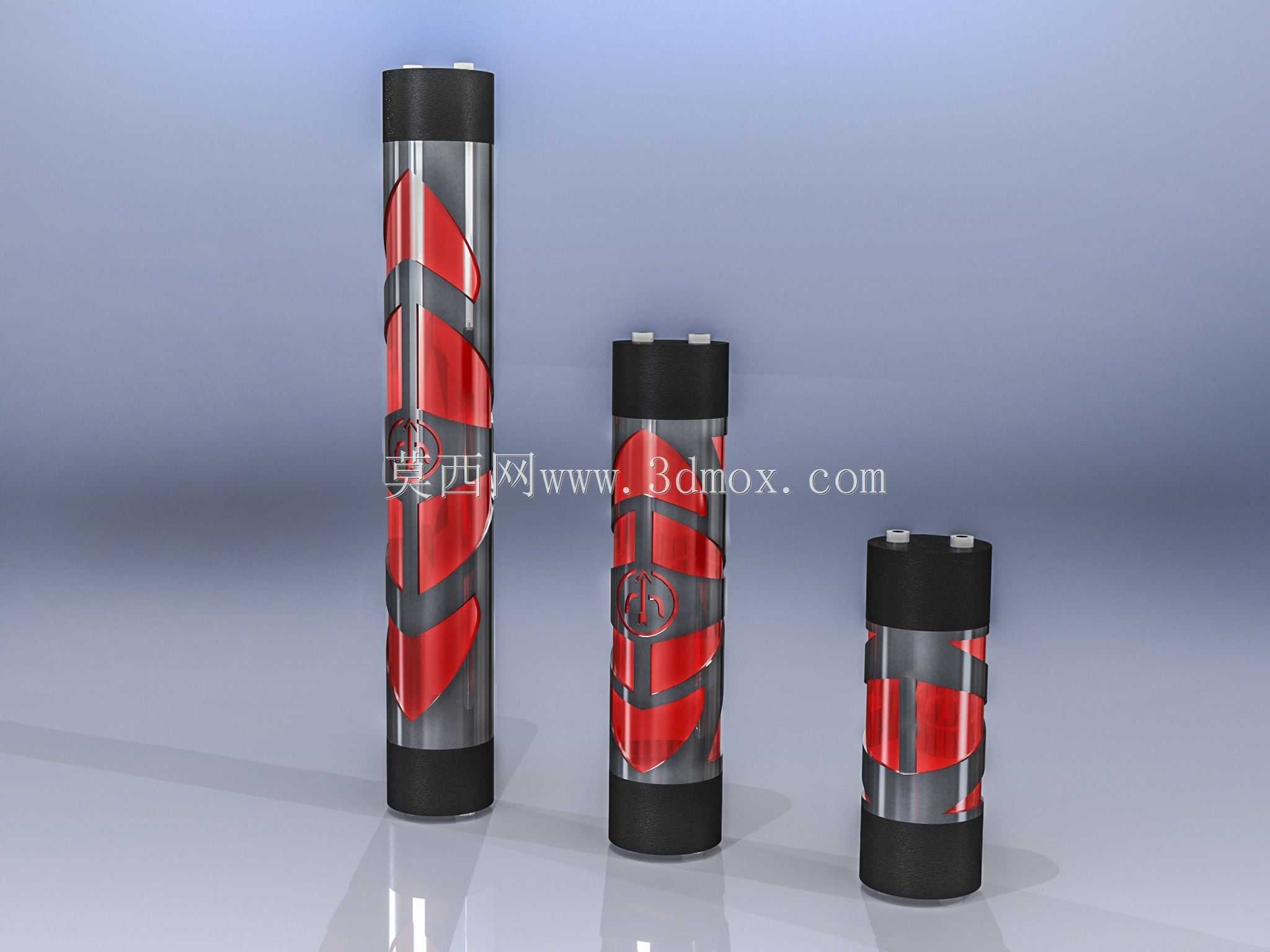

　　从安装边界来看，三种不同长度规格的组件筒体直径保持一致，仅轴向长度存在差异，端盖的安装尺寸、支撑脚的安装孔位间距可根据选型对应匹配，设备设计阶段可根据所需储液容量直接选用对应长度规格，不需要重新修改端盖与安装接口的设计，能有效缩短流体系统的设计迭代周期。筒体的壁厚根据常规常压储液工况设定，若用于带压循环回路，可在现有结构基础上调整壁厚与端盖紧固螺栓规格，整体结构的拓展性较强，不需要改动主体布局即可适配不同压力等级的使用需求。
