壁挂式热泵环境传感控制器结构设计

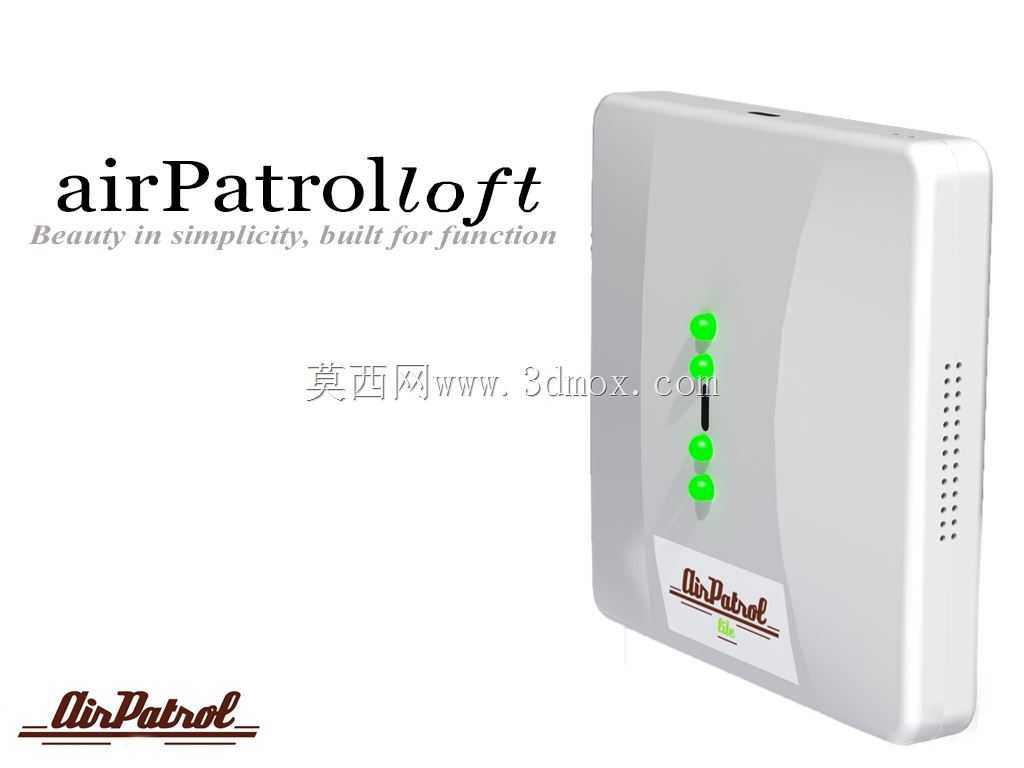

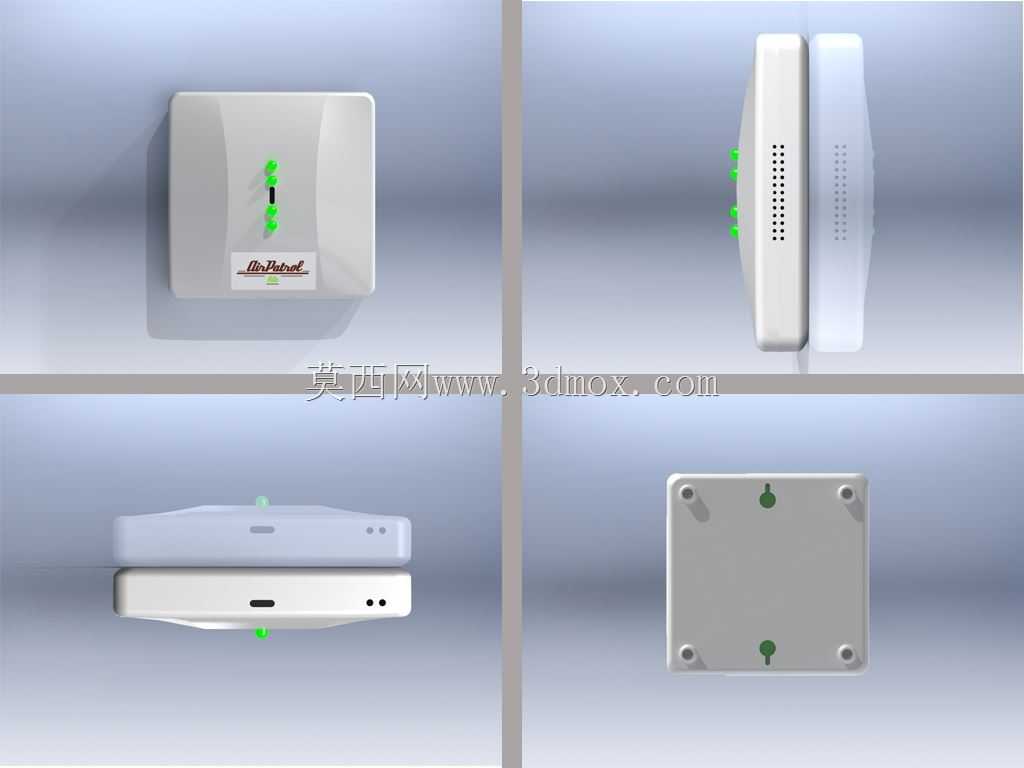

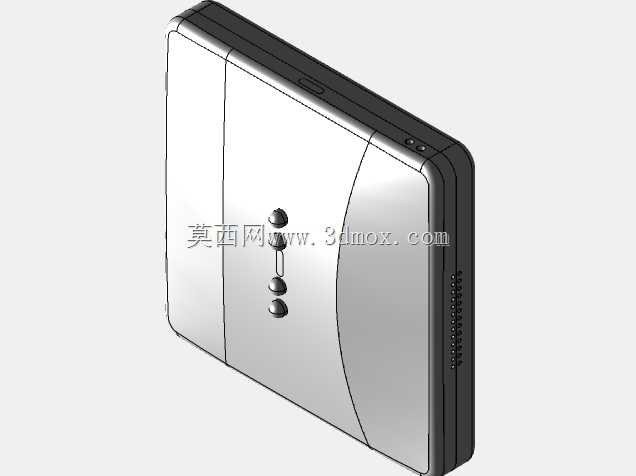

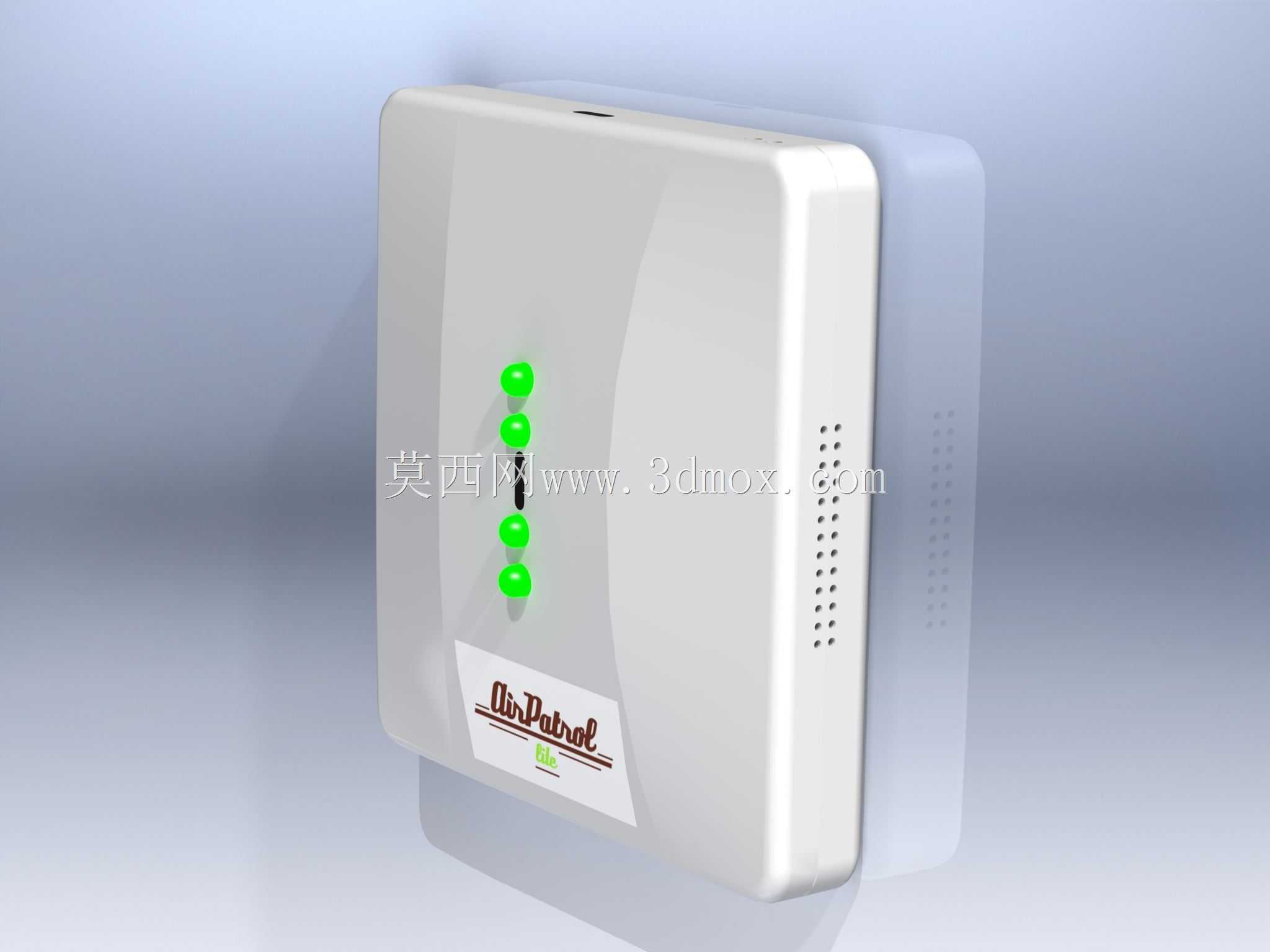

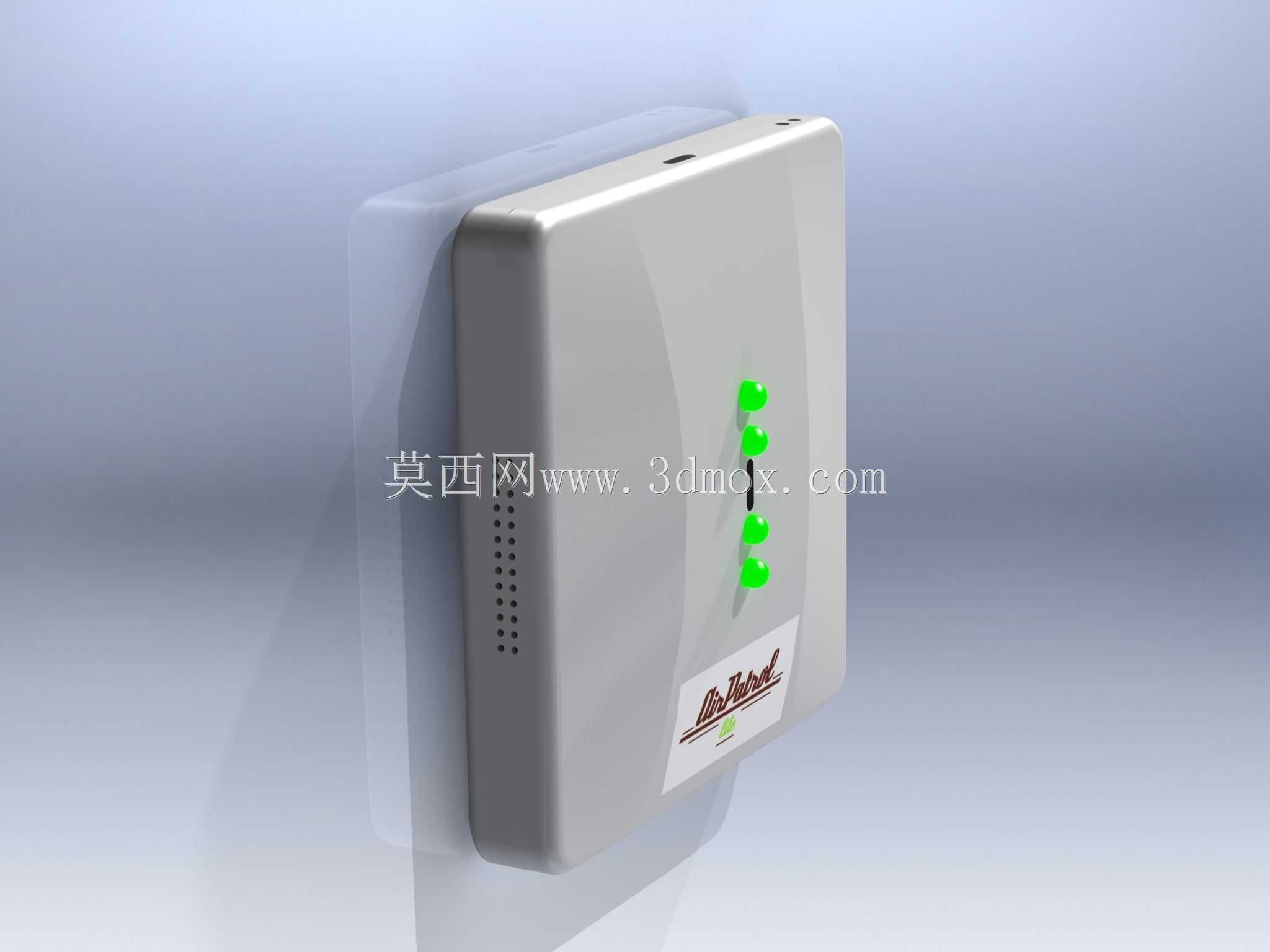

　　这款壁挂式控制终端的三维结构，围绕住宅热泵系统的本地环境感知与运行状态交互展开，整体采用85mm×85mm×21mm的薄型方正壳体，适配常规室内墙面86型底盒的安装覆盖需求，安装后突出墙面尺寸控制在21mm，不会在过道、设备间等狭窄空间形成磕碰隐患。壳体正面做微弧收边处理，弱化方正塑料件的生硬感，表面采用细咬花纹理，可掩盖日常使用中产生的轻微划痕与积灰，长期使用后外观一致性更好。正面竖向排布4颗绿色LED状态灯，可分别对应热泵运行模式、压缩机启停、故障告警、联网状态四类核心信息，灯光采用漫射导光结构，避免夜间指示灯过于刺眼，同时在正常采光环境下也能清晰辨识设备状态。正面下半区域预留品牌贴花安装位，

　　可根据不同整机厂商的视觉规范替换标识，无需修改壳体主体模具。结构设计上，正面集成一颗红外传感器，用于探测室内人员活动状态，配合热泵控制逻辑实现有人值守、无人节能的运行模式切换；壳体两侧各布置一颗湿度传感器，开孔区域做隐藏式格栅处理，既保证空气流通以保障采样精度，又避免大孔径开孔破坏外观整体性，同时格栅内侧预留防尘泡棉安装槽，可阻挡蚊虫、纤维粉尘进入壳体内部。设备顶部设置2颗隐藏式按键，平时与壳体顶面齐平，需要配对、调试时用细物即可触发，避免日常清洁或误触改变设备参数；顶面同时预留USB接口，接口两侧设置小型侧按键，可用于本地强制复位、配网确认等操作，接口位置避开墙面安装贴合面，插拔数据线时不会与墙面产生干涉。

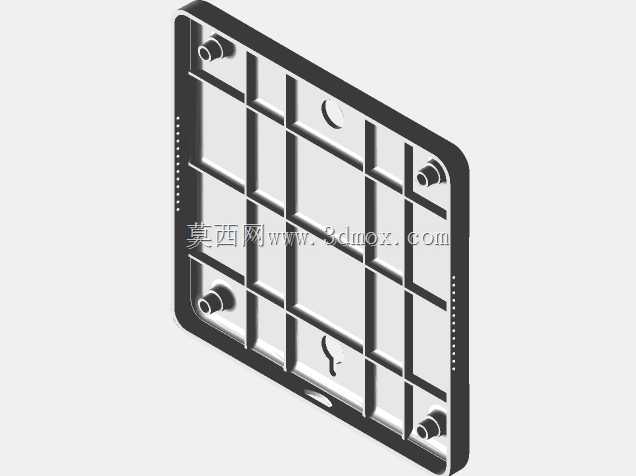

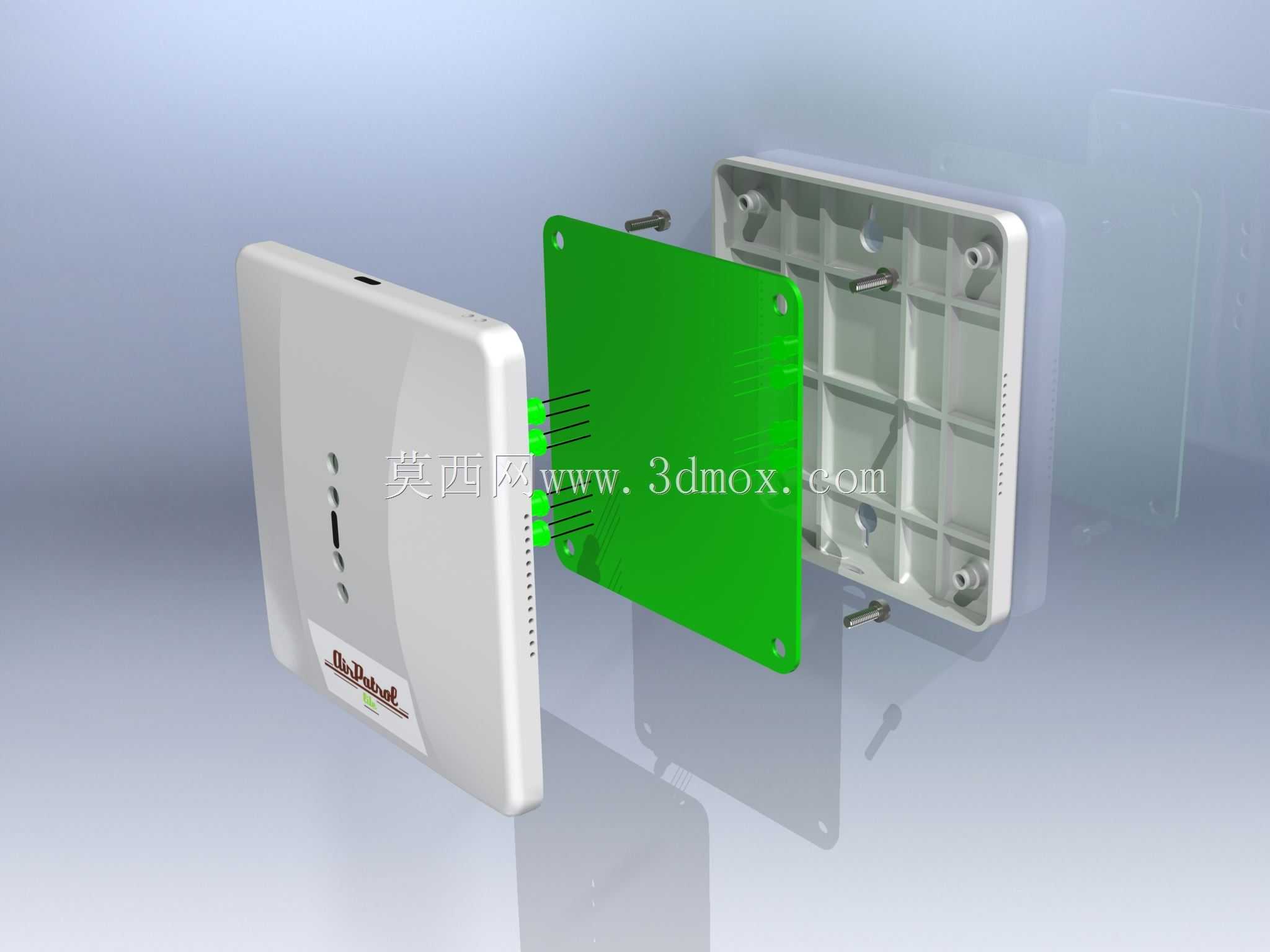

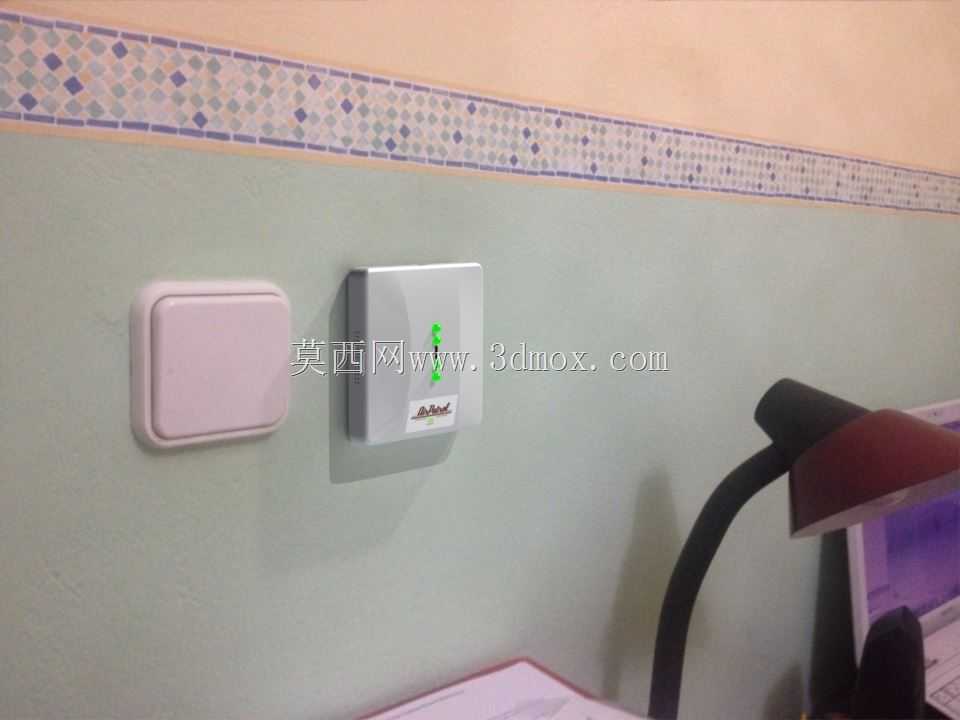

　　壳体侧面开设多列细密出声孔，内置蜂鸣器可在故障触发、按键操作时给出反馈音，出声孔同样做内侧防尘结构处理。从结构建模角度看，该壳体采用上下扣合装配方式，扣位沿壳体四周均匀分布，无需额外螺丝即可实现紧密固定，装配工序简单；内部预留PCB安装柱与定位筋，可固定主控板、传感模组与导光件，各元器件之间预留安全间隙，避免组装时出现挤压干涉。安装结构上，壳体背部设置挂扣与定位槽，可直接挂装在墙面预装的固定背板上，拆装维护时无需撬动壳体正面，不会损伤墙面与外观面。这类设备主要应用于家装热泵采暖、空气源热泵热水系统的室内控制节点，替代传统单一温控器，同时整合环境温湿度采集、人体存在检测与运行状态指示功能，无需在墙面额外布置多个传感面板，

　　减少墙面开孔数量。建模过程中需要重点关注壁厚均匀性，壳体主体壁厚控制在1.8-2mm，扣位与安装柱位置做局部加厚并添加拔模斜度，避免注塑生产时出现缩痕、填充不足等缺陷；传感器开孔位置需与内部PCB器件坐标严格对应，保证采样气路通畅；LED导光件的定位槽需控制公差，避免灯光出现偏位、散光不均的问题。整体设计没有多余装饰结构，所有外观元素都服务于功能实现，兼顾量产工艺性与室内安装的美观要求，能够适配住宅、小型办公场所等多种室内安装场景。
