机器人抓取器机械手臂结构设计

　　在自动化上下料、机床辅助搬运以及小型工件分拣工位中，抓取臂往往要在重复定位精度与运动惯量之间寻找平衡。该手臂作为抓取执行机构与机器人关节之间的传力构件，一端承担夹持端的载荷与弯矩，另一端连接驱动或回转单元，其结构刚度直接决定末端抖动幅度，而质量分布又会影响关节电机的加减速能力。从实际使用工况看，这类零件常见于多工位装配线、检测搬运单元以及实验教学平台，需要在频繁启停、交变载荷和可能的碰撞冲击下保持连接孔位不发生明显塑性变形。

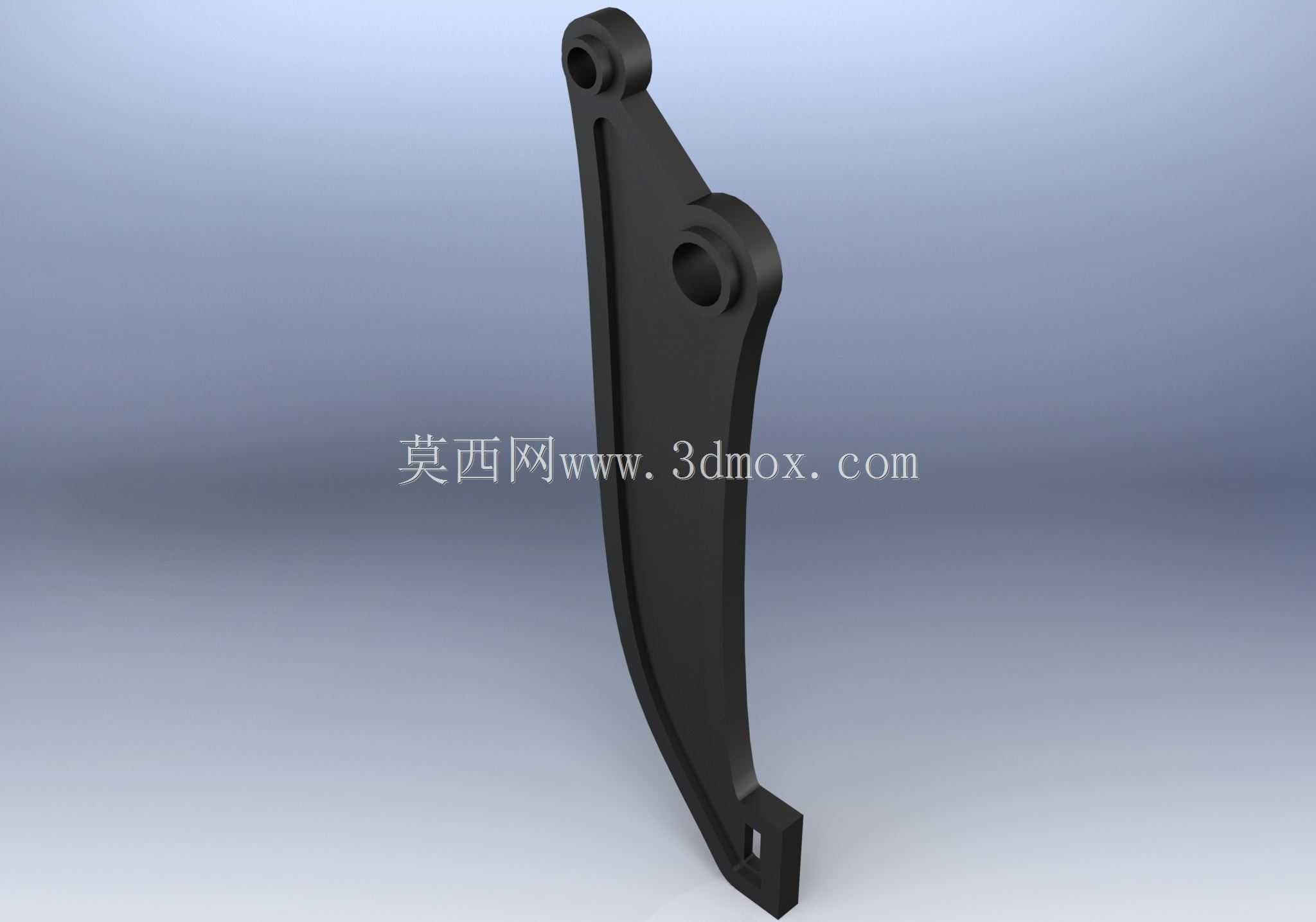

　　设计上没有采用简单等截面直板，而是沿臂长方向变化截面高度与壁厚。靠近夹持端的区域承受较大弯矩，因此保留较宽的实体支撑和加强过渡，使载荷能够平顺扩散到连接孔周围；向驱动端延伸时，腹板逐渐收窄并通过曲面过渡削减非关键区域材料。这种处理不是单纯为了外观流线，而是让材料更多分布在远离中性轴的位置，在相同重量下提升抗弯截面模量。臂身侧面的开孔与凹槽既用于走线、安装限位支架或传感器，也起到去除低应力区冗余材料的作用，但开孔边缘均设置圆角过渡，避免在交变载荷下形成疲劳裂纹起始点。

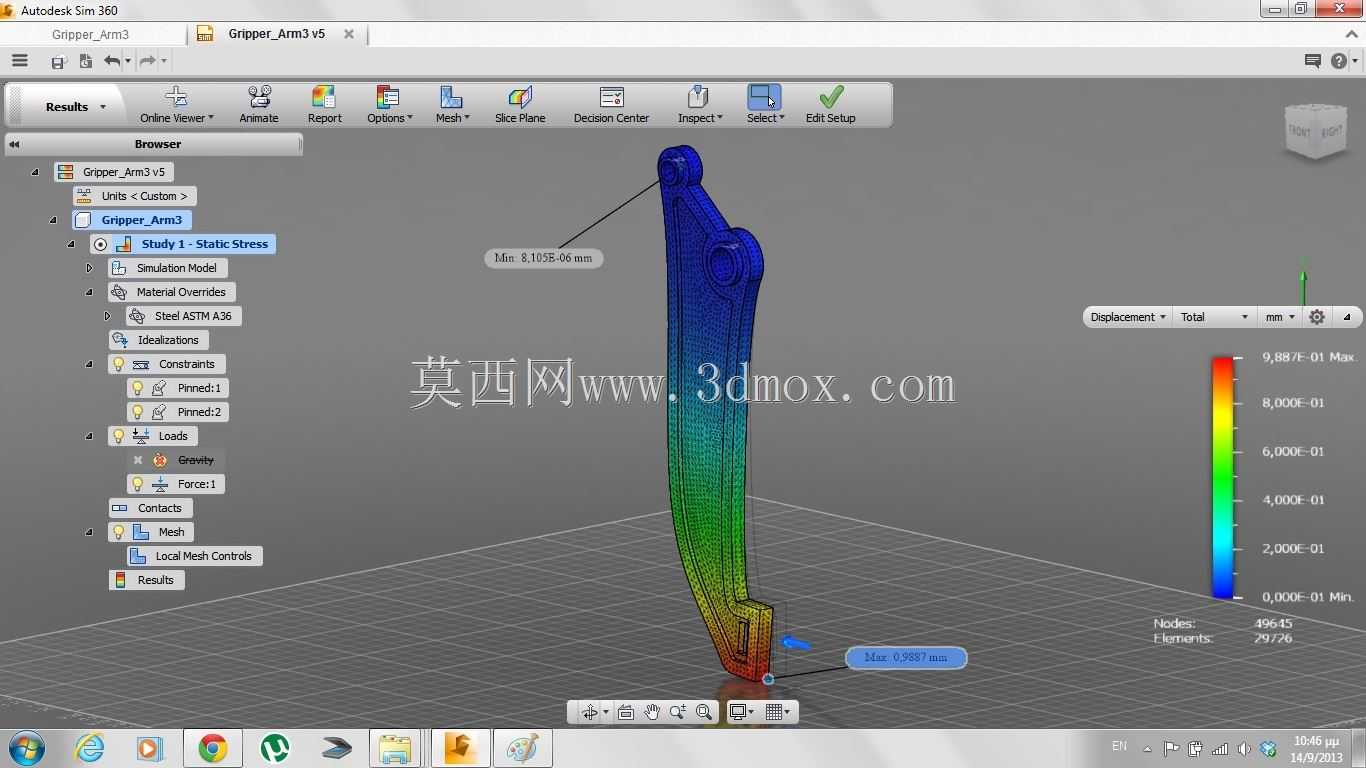

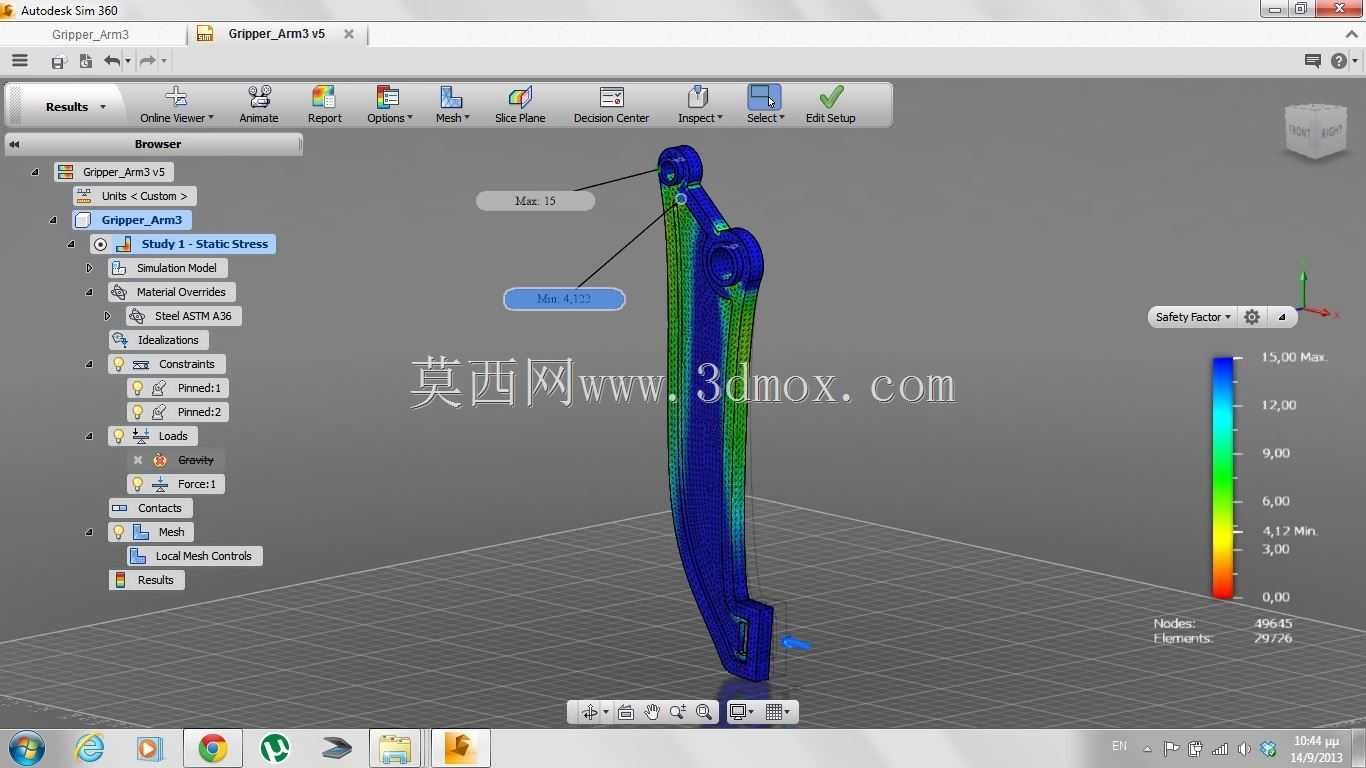

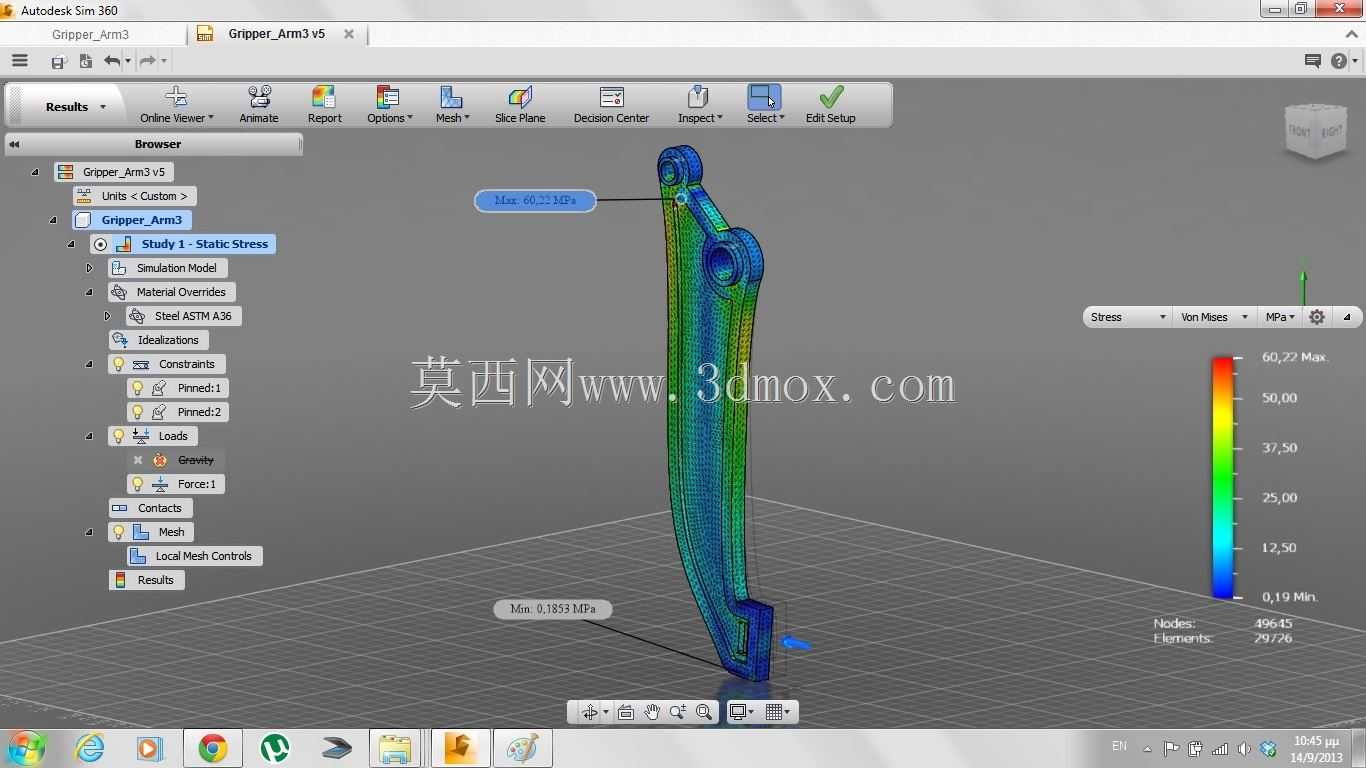

　　从受力结果看，整体应力水平控制在常规工程材料允许范围内，高应力区集中在下端连接与载荷传递路径附近，其余大面积区域应力较低，说明材料分布与主传力路径基本匹配。位移分布呈现从固定端向自由端逐渐增大的趋势，最大变形出现在末端附近，这一数值需要与抓取精度要求、关节间隙以及末端夹爪自身变形叠加评估。若用于高精度装配，可在腹板处增加局部加强筋或改用更高模量材料；若用于轻量快速搬运，则当前低变形与减重的组合更有利于缩短节拍。

　　安装边界方面，上端孔位用于与关节输出法兰或转轴配合，需关注配合面的圆柱度、端面垂直度以及螺栓预紧顺序；下端接口则面向抓取器、夹爪或快换装置，孔距与端面平整度决定末端执行器的重复定位一致性。臂体在整机中的包络空间要结合关节旋转半径校核，防止在翻转、缩回动作中与料盘、机床门或防护栏发生干涉。由于零件存在多处曲面过渡和圆角，加工时更适合铸造成型后再对关键孔位进行二次机加工，也可在小批量场景下采用整块坯料数控铣削，以保证连接面的位置精度。

　　在建模阶段，结构工程师需要重点处理三类特征：一是上下安装孔的同轴度与端面约束，二是腹板厚薄过渡处的网格质量，三是圆角与凸台交界处的应力集中。若把圆角简化掉，仿真得到的局部峰值应力会偏离真实状态，也容易误导后续减重判断。该模型保留了较完整的受力分析结果，可用于验证不同材料、壁厚和孔位布置下的刚度变化，也能作为同类抓取臂进行拓扑优化前的基础方案。对于需要快速搭建机器人末端执行系统的设计人员来说，这种兼顾承载、轻量化与安装扩展的臂体结构，能够减少从概念到详细设计阶段的反复试错。
