HUMIPACKING蜂窝式环境通风填充结构

　　在农业养殖棚舍、隧道通风、分散式废气净化这类高粉尘、含氨浓度高的通风场景里，常规填料往往用不了多久就会出现堵塞、风阻陡增、净化效率跳水的问题，不少运维人员隔三差五就要拆洗填料层，不仅耽误系统运行，频繁拆装还容易损坏填料片，增加更换成本。这次建模的HUMIPACKING填充结构，就是针对这类恶劣通风工况做的定向设计，从结构形式到材料选型都贴合实际工程的使用需求。

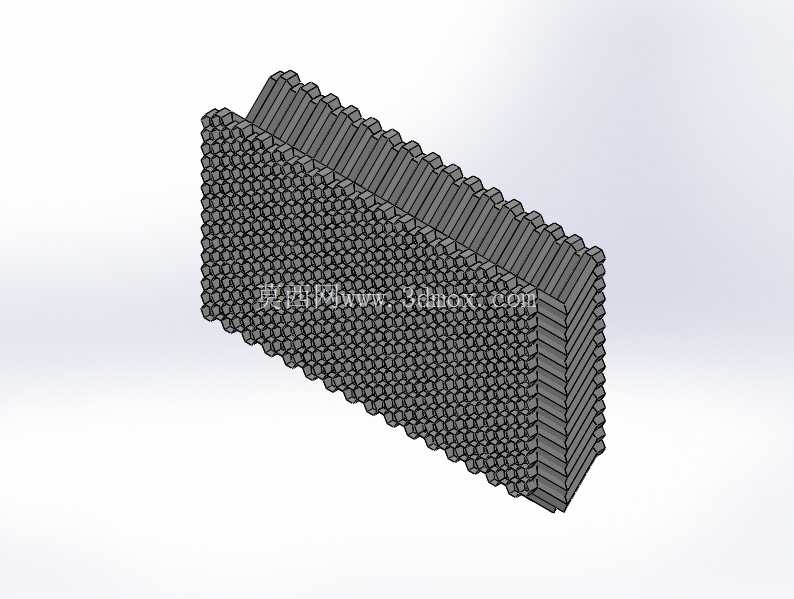

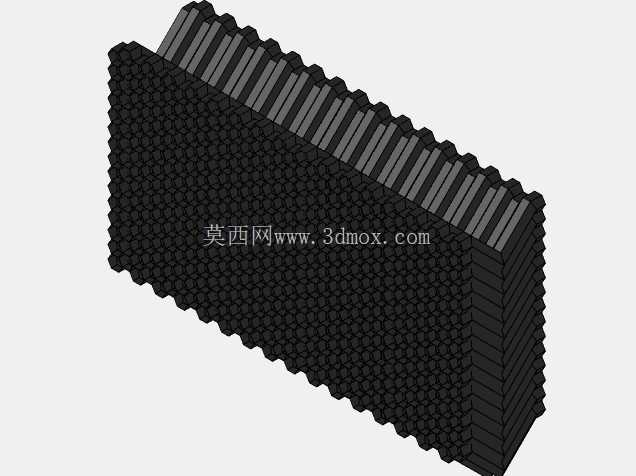

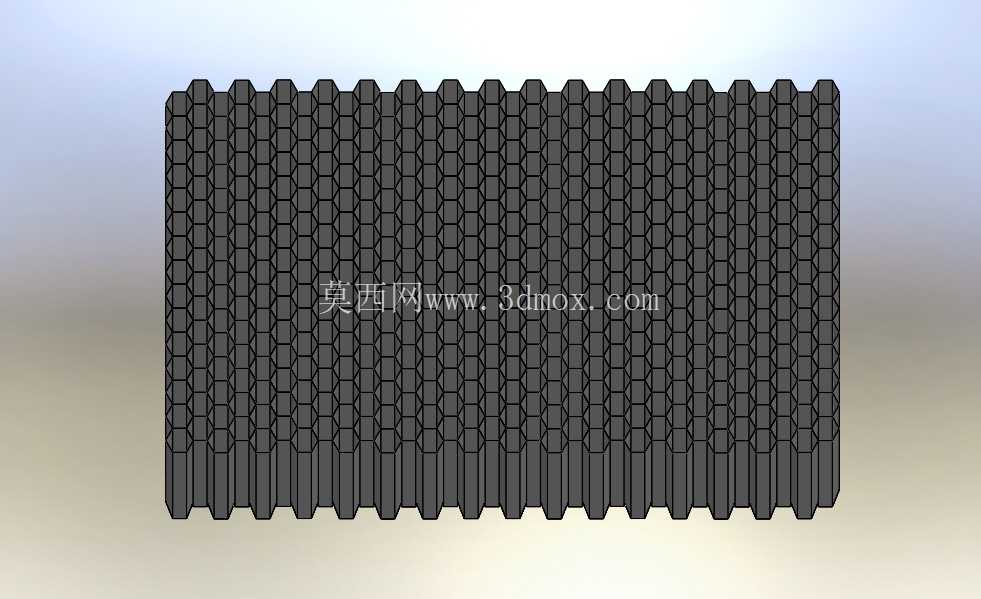

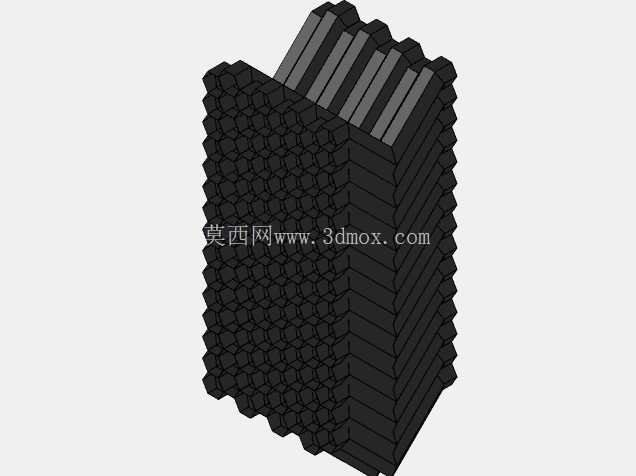

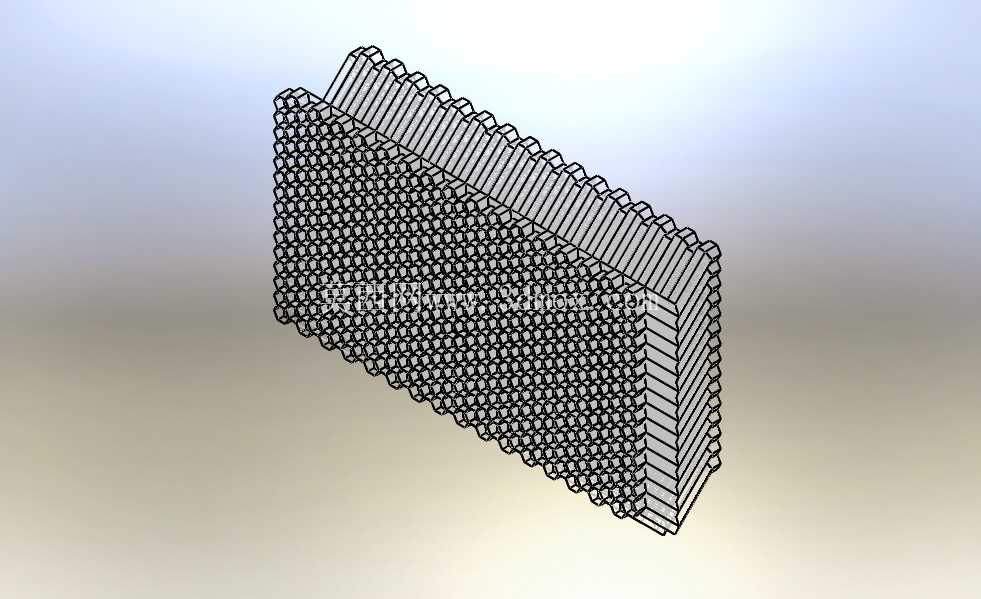

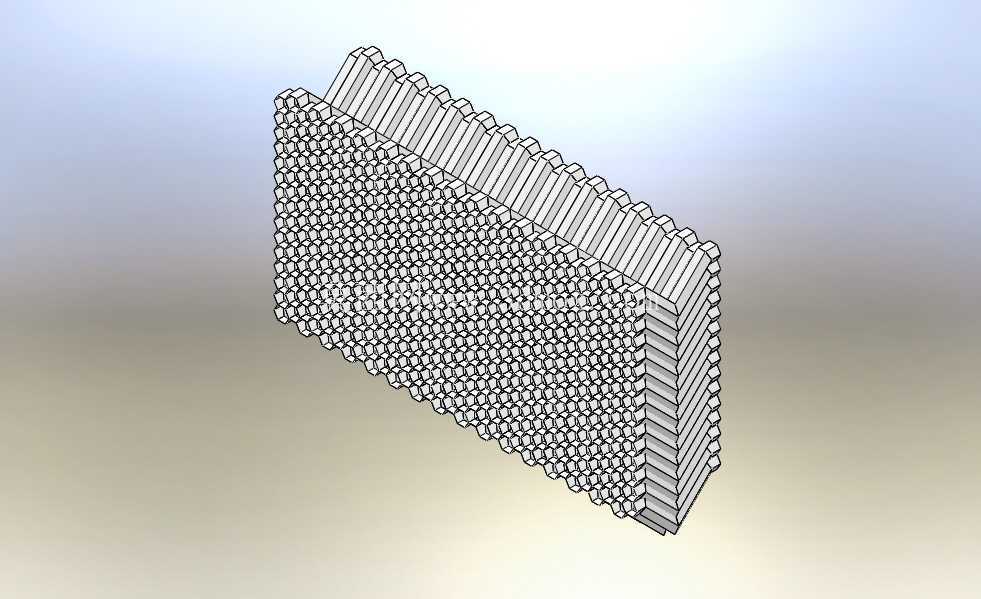

　　从结构设计逻辑来看，这款填料采用规整的六边形蜂窝堆叠形式，单片填料的六边形孔道沿通风方向贯通，层与层之间采用错位咬合的堆叠方式，不需要额外的粘接或者固定件就能形成稳定的整体填充层，安装的时候只需要按照通风截面的尺寸裁切堆叠即可，不需要复杂的固定工装，能大幅缩短现场安装的工期。六边形的孔道结构本身就具备优秀的结构强度，相同填充体积下，比表面积比传统的波纹填料高15%左右，能让气流和填料表面的接触更充分，不管是逆流还是横流的通风形式，都能保证气流在填料层内分布均匀，不会出现局部风阻过大、气流短路的问题。

　　实际使用过程中，这款填料的抗堵塞性能是核心优势，孔道的贯通式设计没有狭窄的节流缝隙，粉尘、绒毛类的杂质不容易在孔道内滞留，即使有部分杂质附着，日常运维只需要用高压水从通风反方向冲洗就能清理干净，不需要逐片拆解，清洁工作量比传统填料降低60%以上。材料选用聚丙烯注塑成型，本身耐大多数酸碱类化学品腐蚀，在养殖棚舍的含氨环境、工业废气的弱腐蚀环境下都能长期使用，不会出现材质脆化、表面剥落的问题，而且材料本身不透光，能避免填料层内滋生藻类，减少因为藻类附着造成的孔道堵塞问题。

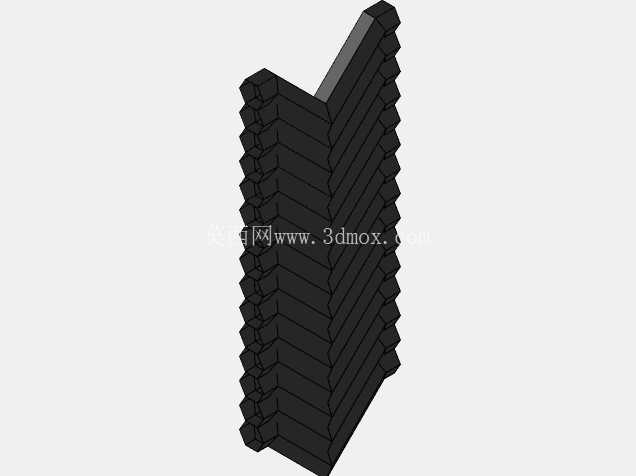

　　从安装边界来看，单块填料的厚度可以根据系统的净化效率需求灵活选择，常规70-90%净化效率要求的场景下，填充层厚度只需要配置到300mm即可满足需求，系统整体的压力损失比同效率的传统填料低20%左右，能适配更低功率的通风风机，降低系统的运行能耗。建模过程中严格还原了填料片的咬合卡扣结构、六边形孔道的壁厚参数，每一片填料的边缘定位凸台都做了精确还原，堆叠之后的整体形位公差控制在1mm以内，能直接导入通风系统的整体装配模型中做流场仿真分析，也可以直接用于填料模具的开模参考，不需要再做二次结构修正。

　　针对不同的应用场景，这款填料的结构也预留了调整空间，比如用于高粉尘浓度的隧道通风场景时，可以适当加大六边形孔道的内径，降低风阻的同时进一步提升抗堵能力；用于化学废气净化的逆流系统时，可以在填料片表面增加细微的导流纹路，提升液体在填料表面的分布均匀性，强化气液接触的传质效率。在建模的时候也把这些可变参数做了特征保留，设计人员只需要修改对应的草图参数就能快速生成不同规格的填料模型，不需要重新绘制整体结构，能大幅提升不同项目的选型设计效率。

　　很多工程人员在做通风净化系统设计的时候，往往容易忽略填料层的结构细节，觉得只要是规整填料就能通用，实际上不同孔道形式、不同堆叠方式的填料，风阻特性、净化效率、抗堵能力差距非常大，直接照搬通用填料的参数做系统设计，很容易出现实际运行时风量达不到设计值、净化效率不达标、运维周期过短的问题。这个三维模型完全按照实际量产的填料结构做1:1还原，所有的结构细节都和实物一致，不管是做系统整体的装配干涉检查，还是做流场仿真的边界条件设置，都能直接调用，不需要再对模型做简化处理，能有效提升设计阶段的仿真准确度，减少后期现场调试的整改工作量。
