25瓦封闭型ACDC电源模块结构设计

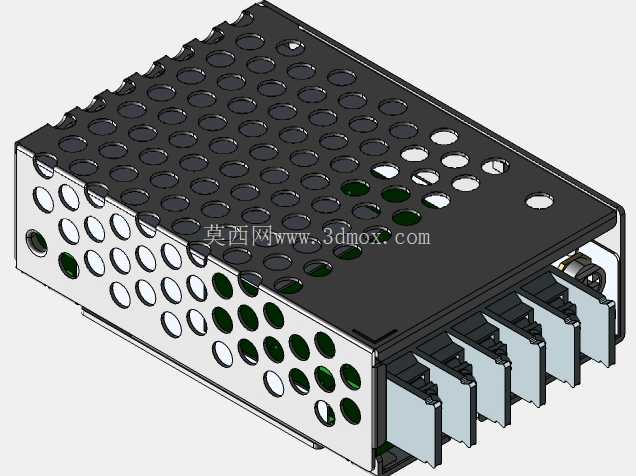

　　这款封闭结构的电源转换单元，核心面向小功率工业电控场景的直流供电需求，常见于小型PLC扩展模块、工业传感器组网、嵌入式工控板、低压伺服驱动辅助供电等场景，这类场景对供电单元的体积、散热、抗干扰能力都有明确的硬性要求，不能像开放式裸板电源那样直接暴露在电控柜内部，避免积尘、金属碎屑掉落引发短路故障。从结构设计来看，整体采用冲孔金属外壳包裹内部电路的方案，外壳材质优先选用冷轧钢板冲压成型，表面做黑色哑光喷塑处理，兼顾绝缘性能与结构强度，外壳上的密集圆孔并非随意排布，而是经过热仿真验证的散热开孔：顶面的大直径圆孔主要对应内部功率器件、整流桥、变压器的发热集中区，侧面的多排错落开孔则形成冷热空气的对流通道，冷空气从侧面下部开孔进入壳体内部，带走元器件热量后从顶面开孔排出，在封闭外壳的防护能力与散热效率之间找到平衡，不需要额外加装散热风扇就能满足25瓦额定功率下的长期温升要求，避免风扇带来的积尘、寿命短板问题。

　　接线端采用直插式引脚排布在壳体单侧，引脚间距符合工业供电接插件的通用标准，不需要额外转接就能直接焊接在主控PCB上，或者搭配配套接插件实现快速接线，引脚的伸出长度做了明确限制，既保证焊接后的连接强度，又不会因为引脚过长导致安装后与其他元器件发生干涉。外壳的折边结构做了无毛刺冲压处理，拼接处采用卡扣加局部点焊的固定方式，不需要额外螺丝就能实现上下壳体的紧密贴合，既减少了装配工序，也避免螺丝松动掉落引发的电路短路风险，壳体边角做了小圆弧过渡，没有尖锐棱角，方便操作人员在狭小的电控柜空间内安装作业，不会划伤线缆或者操作人员手部。

　　从安装边界来看，整体外形属于紧凑型长方体设计，长宽高尺寸适配标准DIN导轨安装的预留空间，也支持螺丝直接固定在设备安装板上，壳体底部预留了两个对称的安装定位孔，孔位公差控制在±0.1mm范围内，能兼容不同厂家的安装支架尺寸，安装时不需要额外打孔调整。设计过程中重点考虑了电磁屏蔽性能，金属外壳整体形成连续的导电腔体，接线端预留了接地引脚的连接位置，能有效屏蔽内部开关电源产生的高频电磁干扰，避免对周边的模拟量传感器、通讯模块造成信号干扰，同时也能阻挡外部环境的电磁辐射影响电源本身的输出稳定性，在工业现场复杂的电磁环境下也能保证输出电压的纹波控制在允许范围内。

　　外壳的开孔直径做了统一限制，最大开孔尺寸不超过4mm，能有效阻挡车间内常见的金属碎屑、较大颗粒的灰尘进入壳体内部，同时又不会明显阻碍空气流通，适配大多数无强腐蚀、无大量导电粉尘的普通工业车间环境，不需要额外做密封防护处理就能满足IP20的防护等级要求，覆盖绝大多数工业电控设备的使用需求。内部电路的排布与外壳结构做了协同设计，发热最高的功率器件紧贴外壳内侧安装，通过导热硅胶垫将热量直接传导到金属外壳上，进一步提升散热效率，电解电容等高度较高的元器件对应外壳顶面的无孔区域，避免元器件顶部直接暴露在开孔位置，减少积尘落在元器件引脚的概率。接线引脚的排布顺序遵循通用工业电源的接线定义，从左到右依次为交流输入、接地、直流输出，符合电气操作人员的接线习惯，减少接错线的概率，引脚根部做了加宽处理，提升焊接后的抗弯折能力，避免安装接线时引脚受力断裂。整体结构没有多余的装饰性设计，所有结构特征都服务于功能需求：冲孔排布兼顾散热与防护，折边结构兼顾强度与装配效率，安装孔位兼顾通用性与定位精度，是典型的工业级小功率供电单元结构设计方案，能直接用于同类电源产品的结构参考，或者直接嵌入到成套电控设备的三维布局中，验证安装空间、干涉情况、散热路径的合理性。
