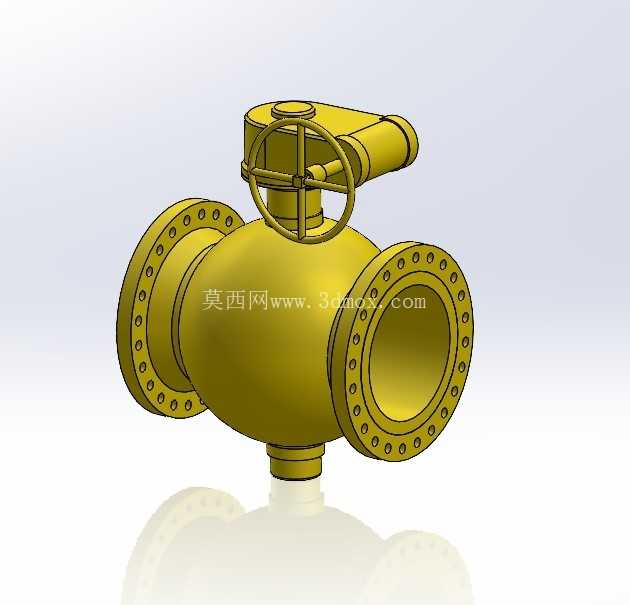

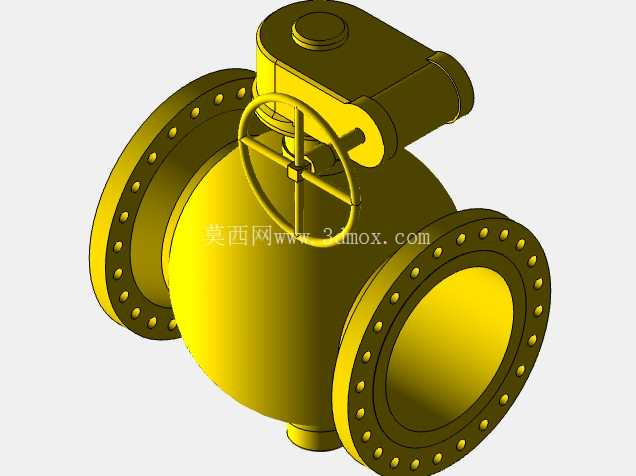

20英寸CameronT31法兰式蜗轮球阀结构

　　在长距离油气输送干线、大型石化装置工艺主管网、城市高压燃气管网这类大口径流体输送场景中，管线截断类阀件的可靠性直接决定整套系统的运行安全，20英寸规格的Cameron T31球阀正是针对这类高压、大流量工况开发的截断类设备。这类大口径球阀在管线系统中核心承担介质通断控制功能，正常工况下保持全开状态让介质无扰通过，检修、工况切换或应急状态下可快速截断管路，避免介质泄漏或工况异常扩散，相比同口径闸阀，它的流阻更低，全开时流道与管线内径完全一致，不会出现介质滞留或节流冲蚀的问题，更适合输送原油、成品油、天然气这类带少量杂质的流体介质。

　　从结构设计逻辑来看，这款球阀采用固定球结构设计，区别于小口径浮动球依靠介质压力压向阀座实现密封的形式，固定球的球体上下两端设置支撑轴，将球体承受的介质轴向力传递到阀体上，大幅降低阀座的承压负荷，即使在20英寸大口径、Class600及以上高压工况下，阀门开关扭矩也能保持在合理区间，不会出现阀座过度磨损或开关卡涩的问题。驱动端采用蜗轮蜗杆减速机构，手轮操作的输入扭矩经过蜗轮副放大后传递到阀杆，操作人员无需借助额外助力工具即可完成大口径阀门的开关动作，同时蜗轮副自带自锁特性，可避免介质压力波动导致阀杆自行转动，保证阀门开度状态稳定。

　　阀体采用三段式分体铸造结构，左右两侧法兰端与中腔阀体通过螺栓连接，这种结构设计一方面降低了大口径阀体的铸造难度，避免整体铸造出现壁厚不均、砂眼缺陷的问题，另一方面在现场检修时，无需将整个阀门从管线上拆下，只需拆开中腔连接螺栓即可取出球体、阀座组件进行密封件更换或维护，大幅降低管线运维的工作量。两侧连接法兰采用美标大口径法兰标准，法兰密封面为凸面形式，螺栓孔沿法兰圆周均匀分布，安装时需保证法兰端面与管线轴线垂直度偏差不超过1.5mm，避免法兰密封垫受压不均导致泄漏。阀门的结构长度遵循API 6D管线阀门标准，同压力等级、同通径的阀门可直接互换安装，无需调整管线间距。

　　球体采用整锻不锈钢材质加工，表面经过硬化处理和精密研磨，圆度公差控制在0.02mm以内，表面粗糙度达到Ra0.8以下，与阀座密封面配合时可实现零泄漏密封。阀座采用浮动式双向密封结构，阀座背后设置预紧弹簧，无论介质从阀门上游还是下游侧施压，都能保证阀座与球体紧密贴合，同时在介质压力异常升高时，阀座可自动泄放中腔异常升压，避免阀体因憋压出现损坏。阀杆采用防飞出结构设计，阀杆台阶位于阀体内部，即使阀杆密封压盖出现松动，介质压力也不会将阀杆顶出阀体，从结构上避免阀杆飞出的安全隐患。

　　从安装边界来看，20英寸规格的这款球阀整体高度约1.8米，法兰外径约750mm，安装时需要在阀门下方设置承重支撑，避免阀门重量全部由两侧管线法兰承担，导致法兰变形或管线应力集中。阀门手轮操作高度距离安装基础约1.2米，符合现场操作的人体工程学要求，无需额外设置操作平台。阀门底部设置排污口，可在管线吹扫或检修时排出中腔积存的杂质和积液，顶部设置注脂口，可在线注入密封脂对阀座密封面进行应急修复，无需停输拆解阀门。

　　在实际工况应用中，这类大口径蜗轮球阀通常安装在管线进出站场、工艺装置区的主管线节点位置，要求开关动作平稳，无卡滞，密封性能满足长周期零泄漏要求。建模过程中需要重点关注球体与阀座的配合公差、蜗轮驱动机构的运动干涉检查、法兰螺栓孔的位置度精度，保证模型可直接用于工程布置、应力校核以及运维模拟场景，所有配合面的尺寸公差都需要符合管线阀门的行业标准，避免出现安装错位或运动干涉的问题。
