蒸汽管路用4英寸法兰连接压力调节器

　　在工业蒸汽输送、集中供热换热站、生产工艺蒸汽供给这类场景里，管路压力波动是影响生产稳定性、设备安全的核心因素之一，这款4英寸规格的压力调节器，就是针对中低压饱和蒸汽、过热蒸汽管路的稳压需求设计的直动式调压部件，适配公称通径DN100的蒸汽主管路安装。从结构设计逻辑来看，这款调节器采用下置膜片感应腔、上置弹簧调压机构、中部三通式阀体的布局，阀体两侧为标准法兰连接端，可直接与同通径的蒸汽管道法兰对接，安装时无需额外加工转接接头，只要匹配对应压力等级的法兰密封垫片、紧固件即可完成装配，安装边界上，阀体顶部的调压螺杆伸出长度预留了足够的手动调节空间，底部的膜片腔下方设置了冷凝水导流接口，可对接冷凝水回收管路，避免膜片长期接触高温蒸汽出现老化加速的问题，侧面的小口径接口为压力反馈引压口，可外接现场压力表直观显示阀后实际压力，也可接压力变送器实现远程压力监测。

　　实际运行过程中，阀后压力通过引压通道传递到底部膜片下方的腔室，当阀后压力高于设定值时，膜片克服上部调压弹簧的预紧力向上位移，带动阀杆上移减小阀芯与阀座的流通截面积，降低蒸汽通过量，直到阀后压力回落至设定区间；当阀后压力低于设定值时，弹簧推动膜片向下位移，带动阀杆下移开大流通截面，提升蒸汽供给量，实现压力的动态稳定，整个调节过程无需外接动力源，依靠管路自身介质压力即可完成稳压动作，可靠性远高于需要外接气源或电源的间接式调压阀，适合在无外接辅助动力的野外蒸汽管线、老旧厂区蒸汽改造项目中使用。

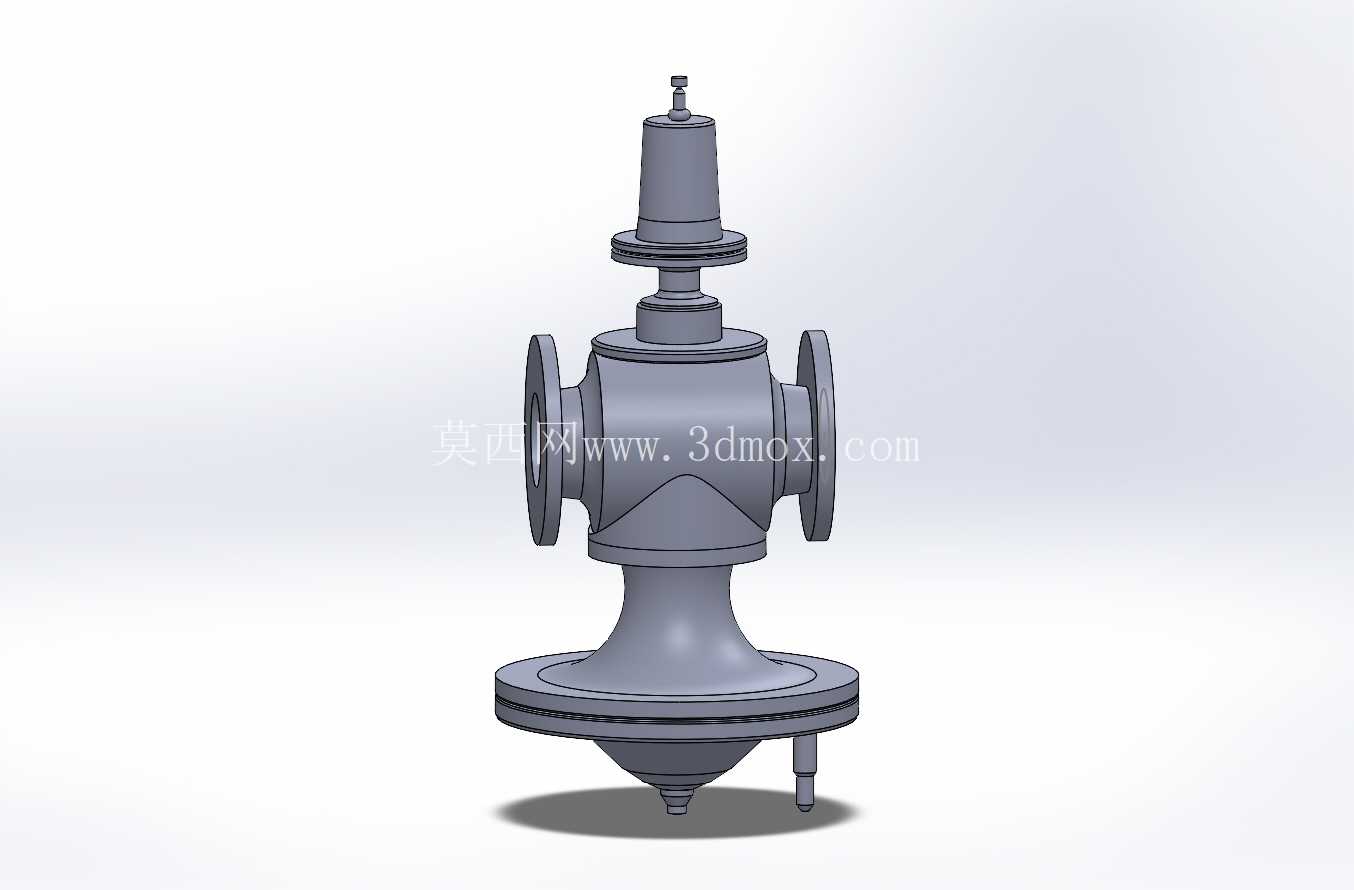

　　从建模细节来看，这款模型完整还原了阀体的流道过渡结构，法兰端的螺栓孔位置、密封面凸台尺寸均符合对应压力等级的法兰标准，调压机构的弹簧腔、膜片压盖、顶部锁紧螺母的细节都做了等比例还原，底部膜片腔的圆弧过渡结构也完全按照实际铸件的拔模角度设计，没有出现直角尖角这类不符合铸造工艺要求的结构，阀芯与阀座的配合面做了密封锥面的细节刻画，可直接用于管路装配干涉检查、调压系统的原理演示、运维人员的结构培训场景。

　　在实际选型应用中，这款4英寸规格的调节器适配的蒸汽流量区间可覆盖多数中型生产车间的蒸汽总管需求，安装时需要注意阀体上标注的流向箭头与蒸汽流动方向保持一致，阀体前后建议加装截止阀便于后期检修维护，阀前位置建议加装蒸汽过滤器，避免管路中的焊渣、锈垢等杂质进入阀芯密封面造成调压失效、密封泄漏问题；日常运维中，可通过顶部的调压螺杆调整设定压力，调整完成后拧紧锁紧螺母即可锁定设定值，避免运行过程中螺杆受振动出现位移导致压力漂移。不同于普通的截止阀、球阀这类通断类阀门，压力调节器的核心作用是动态稳定阀后压力，避免上游压力波动、下游用汽负荷变化导致的压力骤升骤降，既可以保护下游的用汽设备不会因超压出现密封损坏、爆管风险，也能稳定生产工艺的蒸汽参数，保障加热、灭菌、动力驱动这类用汽环节的工艺一致性，在食品加工、化工生产、纺织印染、区域供热等涉及蒸汽输送的场景中都是不可或缺的管路核心部件。
