3/4英寸NPT接口三片式手动球阀结构

　　在化工流体输送、实验室气路搭建、中小型液压站配管这类对管路截断可靠性有要求的场景里，手动球阀一直是截断类元件的首选，这款3/4英寸通径的三片式结构球阀，适配NPT锥管螺纹连接，能覆盖多数中低压工况的通断控制需求。从实际使用场景来看，这类球阀常被用在压缩空气主管支路、洁净水输送管路、低压惰性气体配送管线中，相比闸阀、截止阀，它的启闭行程更短，手柄旋转90度即可完成全开或全关动作，现场操作人员不需要额外工具就能快速完成管路通断切换，在需要频繁启闭的支路里，能大幅降低操作耗时。

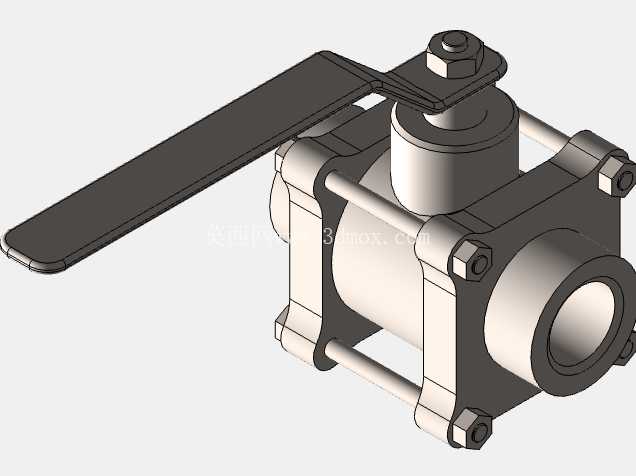

　　从结构设计逻辑来看，三片式阀体的拆分结构是这款产品的核心设计特点，阀体由左右两个端接段和中间的阀芯容纳段组成，四根长螺栓贯穿三个阀体段完成锁紧，这种结构的优势非常明确：当需要对阀芯、阀座密封件进行维护更换时，不需要把整个阀门从管路上完全拆下来，只需要松开四根锁紧螺栓，就能取出中间的阀芯组件进行检修，相比一体式阀体的球阀，后期维护的工作量能减少六成以上，尤其适合管路排布密集、操作空间狭小的安装场景。

　　阀芯采用的是通孔球体结构，全通径的流道设计能让流体通过阀门时的压损降到最低，不会出现明显的节流效应，在输送含有微小固体颗粒的流体时，也不容易出现颗粒卡滞在流道内的情况。阀杆和球体的连接采用了扁方定位结构，能保证手柄的旋转角度和球体通孔的位置完全对应，避免出现开关位置偏差导致的内漏问题；阀杆处的密封采用了多级填料压合结构，配合阀体顶部的压盖锁紧设计，在长期带压工作的状态下，也不会出现阀杆处的外漏问题，不需要频繁压紧填料来维持密封性能。

　　手柄采用的是长杠杆式冲压钢板结构，长度经过力矩匹配设计，操作人员只需要施加很小的力就能克服密封件对球体的抱紧力矩，完成启闭动作，手柄表面做了发黑防锈处理，在潮湿的车间环境里也不容易出现锈蚀卡滞的问题；手柄和阀杆的连接位置设置了定位挡片，当手柄旋转到全开或全关位置时，挡片会和阀体上的限位凸台接触，避免操作人员旋转过度导致密封面磨损。

　　从安装边界来看，这款阀门的两端接口是3/4英寸NPT锥管螺纹，安装时只需要在螺纹处缠绕合适厚度的密封生料带或者涂抹螺纹密封胶，就能完成和管路的密封连接，不需要额外搭配法兰或者焊接配件；阀体的整体外形尺寸经过紧凑化设计，中间阀体段的外轮廓是方形结构，安装时可以用扳手夹持阀体的方段来施加拧紧力矩，不会因为拧动螺纹时的力矩导致阀体变形或者内部密封件错位。两端的螺纹同轴度控制在合理公差范围内，安装后不会出现管路别劲的问题，能适配硬管、软管等多种管路连接形式。

　　在实际选型匹配时，这款球阀的通径和3/4英寸管路的通径完全匹配，不会出现通径缩径导致的流量不足问题，三片式结构的密封件可以根据输送流体的特性更换不同材质，比如输送腐蚀性流体时可以更换氟橡胶密封件，输送高温流体时可以更换对位聚苯密封件，不需要改动阀体的主体结构就能适配不同的工况需求。球体表面做了精密抛光处理，表面粗糙度足够低，和阀座密封面的贴合度非常好，在额定工作压力范围内，能实现零泄漏的截断效果，长期使用也不会因为密封面磨损出现内漏超标的问题。

　　另外，阀体的连接螺栓采用了对称排布的设计，拧紧螺栓时可以按照对角线顺序逐步锁紧，能保证三个阀体段之间的密封垫片受力均匀，不会出现因为局部压力过大导致垫片压溃或者密封失效的问题。整个阀门的零部件数量不多，拆解和重新装配的流程非常简单，现场维护人员不需要经过专门的培训就能完成密封件更换和阀芯清理工作，能大幅降低设备运维的时间成本和配件成本。
