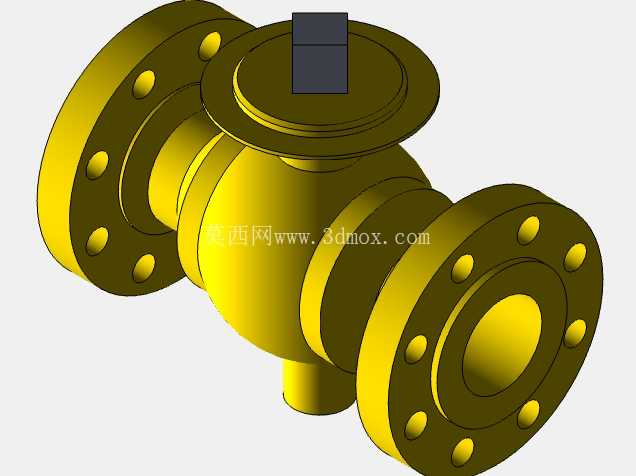

三通法兰式CameronT31工业球阀结构

　　这款三通结构的法兰式球阀，主要面向多通路流体输送场景设计，常见应用在石化输送管线、市政供水主管网、工业循环水系统以及工艺介质切换的生产管路中，区别于常规两通球阀仅能实现单路通断的功能，该结构可同时实现三条管路之间的介质流向切换、合流或者分流操作，能在不额外增设管路分支阀门的前提下完成复杂的流路控制，有效减少管路系统的接头数量与泄漏风险点。从实际工况适配角度看，法兰连接的结构形式更适配中高压管路的安装需求，两端法兰的螺栓孔位采用等圆周均布设计，匹配对应压力等级的法兰标准，安装时无需额外加工转接件，可直接与同规格的管路法兰对接，法兰密封面的凸起结构可适配金属缠绕垫片或者橡胶密封垫片，能满足不同温度、不同腐蚀特性介质的密封要求。

　　顶部的阀杆驱动端采用方轴结构，既可以适配手动扳手操作，也可根据现场自动化改造需求加装气动、电动执行机构，无需对阀体上部结构进行二次加工，阀杆与阀体接触位置设置有多层密封结构，可避免介质沿阀杆间隙向外泄漏，同时阀杆设置有防飞出结构，即便在管路内部压力异常升高时，也不会出现阀杆被介质压力顶出的安全隐患。阀体流道采用全通径设计，介质流经阀体时的流阻与同规格直管段基本一致，不会出现明显的压力损失，也不容易在阀腔内部积存介质残渣，适合输送带有少量固体颗粒的流体介质，减少长期运行过程中阀腔淤积导致的阀门卡涩问题。建模过程中严格遵循阀门的实际装配逻辑，将阀体、球芯、阀座、阀杆、法兰端盖等部件按实际装配关系拆分建模，各部件之间的配合间隙参考实际加工公差设置，法兰端的螺栓孔位置、孔径大小、密封面尺寸均匹配对应压力等级的法兰标准，可直接用于管路系统的装配干涉检查，也可作为阀门选型阶段的空间占位模型导入整体管路布局中，提前核对阀门安装所需的操作空间，避免现场安装时出现与周边管路、支架的干涉问题。

　　在结构设计层面，三个通路的法兰端面均保持垂直于对应流道的轴线方向，侧方两个通路保持同轴设置，顶部通路与侧方通路轴线垂直相交，球芯的通孔位置经过精准定位，当阀杆旋转至不同角度时，可实现侧方两路连通顶部通路关闭、左侧通路与顶部通路连通右侧关闭、右侧通路与顶部通路连通左侧关闭三种流路状态，完全覆盖三通管路的常用流向切换需求。阀座采用弹性密封结构设计，在球芯与阀座接触位置预留有合适的压缩量，可补偿长期使用过程中密封面的磨损量，延长阀门的维护周期，阀体下部设置的排污接口可在管路检修时排出阀腔内部积存的介质与杂质，无需将整个阀门从管路上拆卸即可完成简单的维护操作。

　　从安装边界来看，建模时保留了阀门完整的外部轮廓尺寸，包括法兰外径、螺栓孔分布圆直径、阀门总长度、阀杆顶部的安装高度，在进行管路布局设计时，可直接调用该模型核对安装空间，尤其是顶部驱动端的操作空间预留，无论是手动操作还是加装执行机构，都能提前核算所需的空间尺寸，避免后期安装时出现空间不足需要调整管路走向的问题。球芯的流道内壁做了圆滑过渡处理，没有突兀的台阶结构，介质在流道内部流动时不会产生明显的紊流，可降低管路运行过程中的振动与噪音，同时也能减少高速流体对阀体内壁的冲刷磨损，提升阀门在高流速工况下的使用寿命。
