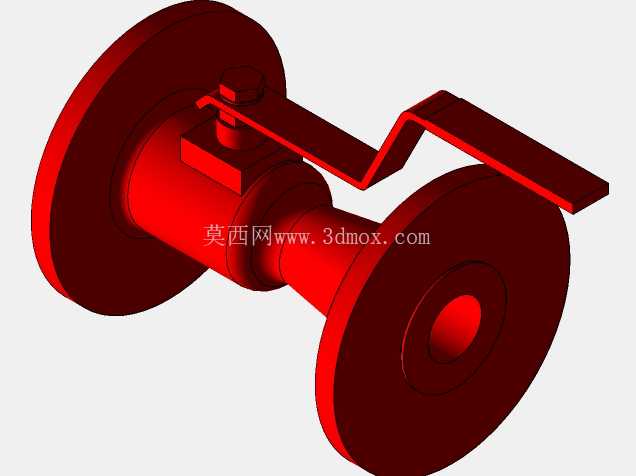

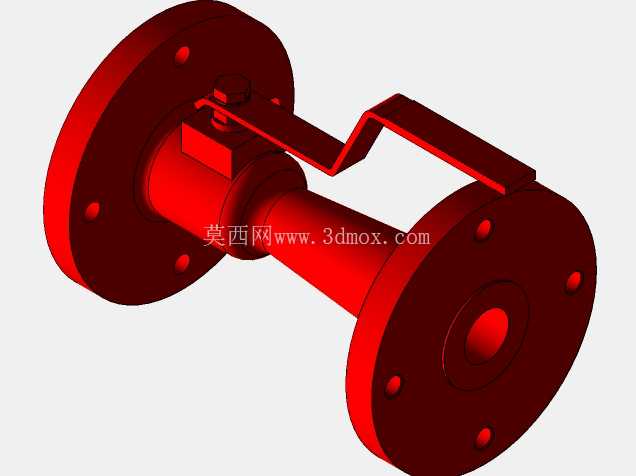

法兰式手动T型球阀结构设计

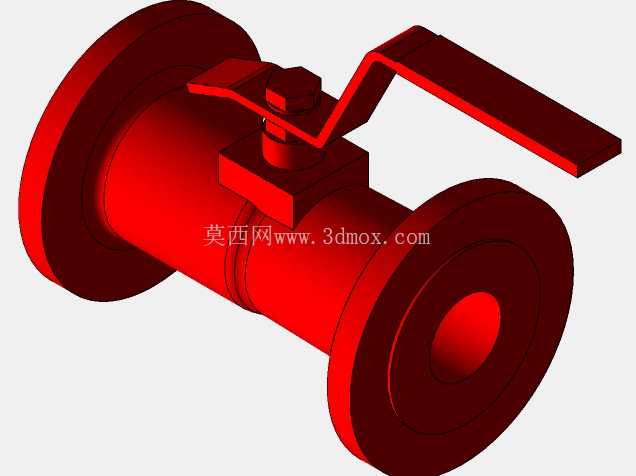

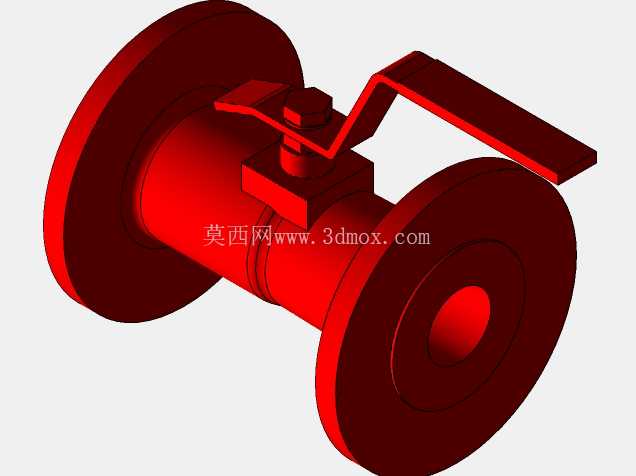

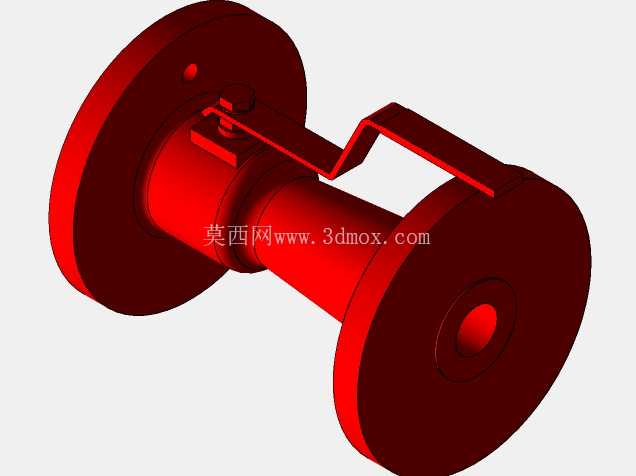

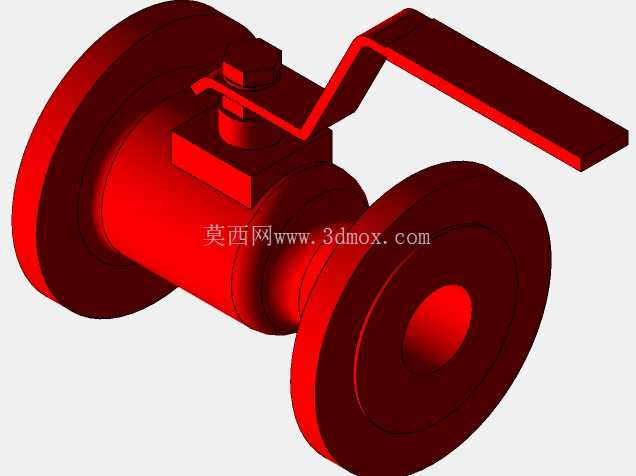

　　在石化、市政给排水、暖通空调、轻工制程等涉及流体输送的工业场景里，法兰连接的手动球阀一直是中小口径管路上做截断通断控制的核心部件，这次建模的这款CLASS150与300压力等级的T型法兰球阀，就是针对常规中低压工业管路的通用安装需求做的结构还原。从实际使用场景来看，这类球阀不需要配套气动、电动执行机构，完全依靠人工扳动手柄完成启闭，适合不需要频繁远程操作、现场巡检时可就地操作的管段，比如装置区的公用工程分支、循环水站的支路截断、消防水管网的分段隔离，都能看到这类结构的阀门身影。

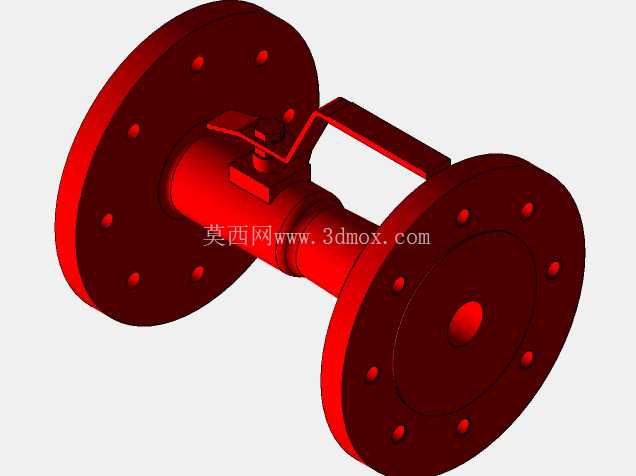

　　做这个模型的时候，首先要考虑的是安装边界的匹配性，法兰端的连接尺寸完全对应ASME B16.5标准里CLASS150和300的法兰参数，包括法兰密封面的凸台高度、螺栓孔的中心圆直径、螺栓孔数量与孔径，都要和同压力等级的管道法兰完全适配，避免现场安装时出现孔位不对、密封面压不紧的问题。阀体的流道做的是全通径设计，和连接管道的内径保持一致，这样流体通过的时候压损极小，不会在阀腔内部形成明显的节流效应，一方面可以降低输送过程的动力损耗，另一方面也能减少介质里的固体杂质在阀腔内的沉积，适合输送水、油品、低压蒸汽以及部分弱腐蚀性的洁净流体。

　　结构设计上，整个阀门的核心密封副是中间的球体和两侧的阀座，球体采用上下阀杆定位的结构，上端的阀杆穿过阀体的填料函，和顶部的手柄连接，填料函部位预留了填料压盖的安装空间，实际生产中可以通过压紧填料压盖来实现阀杆部位的动密封，避免介质从阀杆处泄漏。手柄的长度是按照操作力矩核算过的，CLASS300压力等级下，阀门全压差启闭的时候，操作人员不需要加额外的加力杆，只靠手动扳动手柄就能完成90度的启闭动作，手柄的限位结构直接做在阀体的顶部台肩上，手柄转到水平位置时阀门全开，转到垂直位置时阀门全关，现场操作人员可以直观通过手柄的方位判断阀门的开关状态，避免误操作。

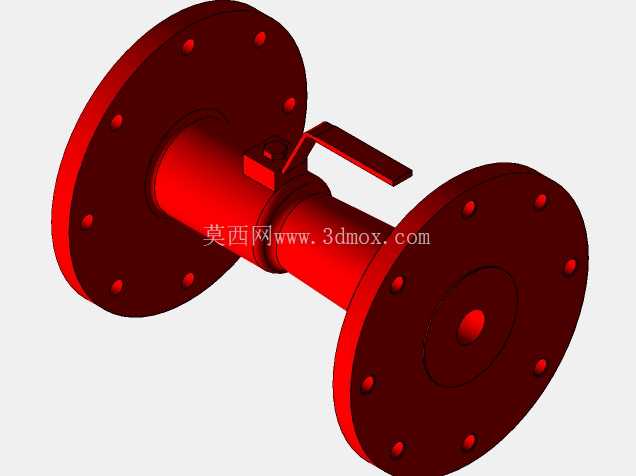

　　建模过程中特意还原了阀体中法兰的连接结构，也就是左右阀体和中间体的连接螺栓布局，这部分的螺栓间距、螺栓规格都按照压力等级对应的强度要求做了排布，保证在额定压力下阀体的连接强度足够，不会出现中法兰处的外漏。另外，两端法兰的密封面采用凸面结构，和常用的非金属垫片、缠绕式垫片都能匹配，安装的时候不需要额外加工密封面，直接和管道法兰对中穿螺栓就能完成装配。从安装空间来看，阀门的结构长度也就是两端法兰密封面之间的距离，同样符合对应压力等级球阀的标准长度尺寸，现场替换同参数的旧阀门时不需要调整管道的间距，直接吊装就位就能安装，能大幅缩短现场施工的周期。

　　还要考虑实际维护的便利性，这个结构的球阀在拆卸的时候，只需要把中法兰的螺栓拆开，就能把内部的球体、阀座、阀杆整体从阀体里取出来，不需要把整个阀门从管道上切割下来，日常维护更换密封件的时候操作非常方便。阀杆的防飞出结构也做了还原，也就是阀杆从阀体内部装入，即使阀腔内部出现异常升压，阀杆也不会被内部压力顶出造成外漏，这一点是工业阀门安全设计里的基本要求。另外，球体的表面做了光滑过渡处理，和阀座接触的部位没有明显的棱角，开关过程中不会刮伤阀座的密封面，能有效延长密封件的使用寿命，减少日常维护的频次。

　　在管路系统里做布局设计的时候，用这个模型可以直接导入到装配体里做干涉检查，一方面可以核对阀门安装后手柄的操作空间是否足够，会不会和旁边的管道、支架、其他设备产生碰撞，保证现场安装后操作人员能够顺利扳动手柄；另一方面也可以提前核算阀门的重量，给管道支架的载荷计算提供准确的参考，避免因为阀门重量过大导致管道局部应力超标。对于做工厂三维布局的工程师来说，这个模型的细节还原度足够，不需要再额外简化或者补充结构，直接就能用于管线综合排布，出安装施工图的时候也能准确标注阀门的安装位置和连接尺寸。
