15瓦封闭型ACDC电源结构设计

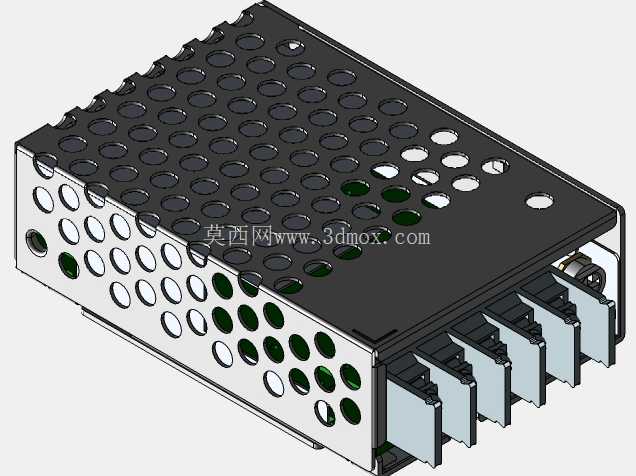

　　这款15瓦功率等级的封闭型ACDC电源，在工业控制、小型通讯设备、嵌入式工控板、民用电子设备的低压供电场景中应用十分广泛，作为前端电能转换单元，它承担着将交流市电转换为稳定低压直流输出的核心作用，为后端负载提供可靠的供电支撑。从结构设计角度看，整机采用全封闭金属外壳方案，外壳主体选用冷轧钢板冲压成型，表面做黑色喷塑处理，兼顾电磁屏蔽性能与基础防护能力，可阻挡日常使用中的灰尘侵入，同时避免内部带电部件直接外露带来的安全隐患。

　　外壳表面的散热孔排布经过针对性设计，顶面与侧面均采用等距阵列的圆形冲孔，冲孔直径与孔间距经过热仿真校核，既保证内部功率器件工作时的空气对流散热通道顺畅，又不会因开孔过大降低外壳的结构强度与电磁屏蔽效能，侧面靠近输出接线端的区域额外设置了一排竖向排布的椭圆开孔，对应内部整流桥、功率管等发热集中的器件位置，进一步强化局部散热能力。输出端采用多组并排的插拔式接线端子，端子座与外壳的装配间隙做了限位设计，装配时可直接卡入外壳预设的卡槽后通过卡扣固定，无需额外打胶即可保证端子的安装牢固度，端子引脚与内部PCB板的焊接位置预留了足够的爬电距离，满足安规设计要求。

　　外壳的拼接结构采用折边咬合加侧面点焊的工艺，上下盖的配合面设计了定位止口，装配时可快速对齐，减少组装工序的对位时间，外壳四个边角预留了安装固定孔位，孔位周边做了沉台设计，安装时螺丝头可完全沉入沉台内，不会突出外壳表面影响设备的嵌入式安装。从建模逻辑上看，这款电源的三维模型完全按照实际加工工艺顺序搭建，首先绘制内部PCB板的轮廓与器件排布边界，再基于PCB的最大外形尺寸推导外壳的内部容纳空间，预留出器件引脚与外壳内壁的安全间隙，之后逐步完成外壳的冲孔、折边、止口等结构特征，最后装配输出端子、固定卡扣等附属零件，所有特征的参数均与实际量产的加工公差匹配，比如外壳板材厚度设定为0.8mm，冲孔的毛刺方向预留了0.1mm的工艺余量，折边的内R角按照板材厚度的0.2倍设置，完全符合钣金加工的实际工艺要求。在设备选型适配时，这款封闭电源的安装边界十分清晰，整机外形为长方体结构，安装孔位的中心距可直接适配市面上多数标准DIN导轨安装支架的固定尺寸，也可直接通过螺丝固定在设备机箱的内部安装板上，外壳的整体高度控制在较低范围内，可适配厚度空间有限的薄型机箱安装需求。不同于开架式电源，全封闭的结构设计让这款电源可应用在多粉尘、有轻度触碰风险的设备内部，无需额外为电源设置独立的隔离防护仓，可有效减小整套设备的内部空间占用。

　　在实际建模过程中，散热孔的阵列特征采用参数化驱动设计，调整孔间距、孔径参数时可快速完成整个外壳散热结构的更新，方便后续衍生不同功率等级的同系列电源外壳结构，输出端子的模型也做了通用化处理，可根据不同输出路数的需求快速增减端子数量，无需重新绘制整个端子装配结构。从结构强度角度看，外壳顶面的冲孔区域之间预留了连续的加强筋结构，也就是冲孔之间未断开的板材连接带，这些连接带呈纵横交错排布，可有效提升外壳顶面的抗形变能力，避免安装或运输过程中受外力挤压出现凹陷变形，侧面的折边结构也做了双层翻边处理，既可以消除钣金切口的锐边防止组装时划伤操作人员，也能进一步提升外壳侧面的结构刚度，减少受力后的形变幅度。内部PCB板与外壳之间预留了2mm的间隙，通过四个角的塑料支撑柱隔离，避免PCB板直接与金属外壳接触造成短路，支撑柱的安装柱位直接与外壳的固定孔位同轴，安装时可通过同一颗螺丝完成外壳、支撑柱、PCB板的三层固定，减少零件数量与组装步骤。
