模块化工业废气处理环境设施结构设计

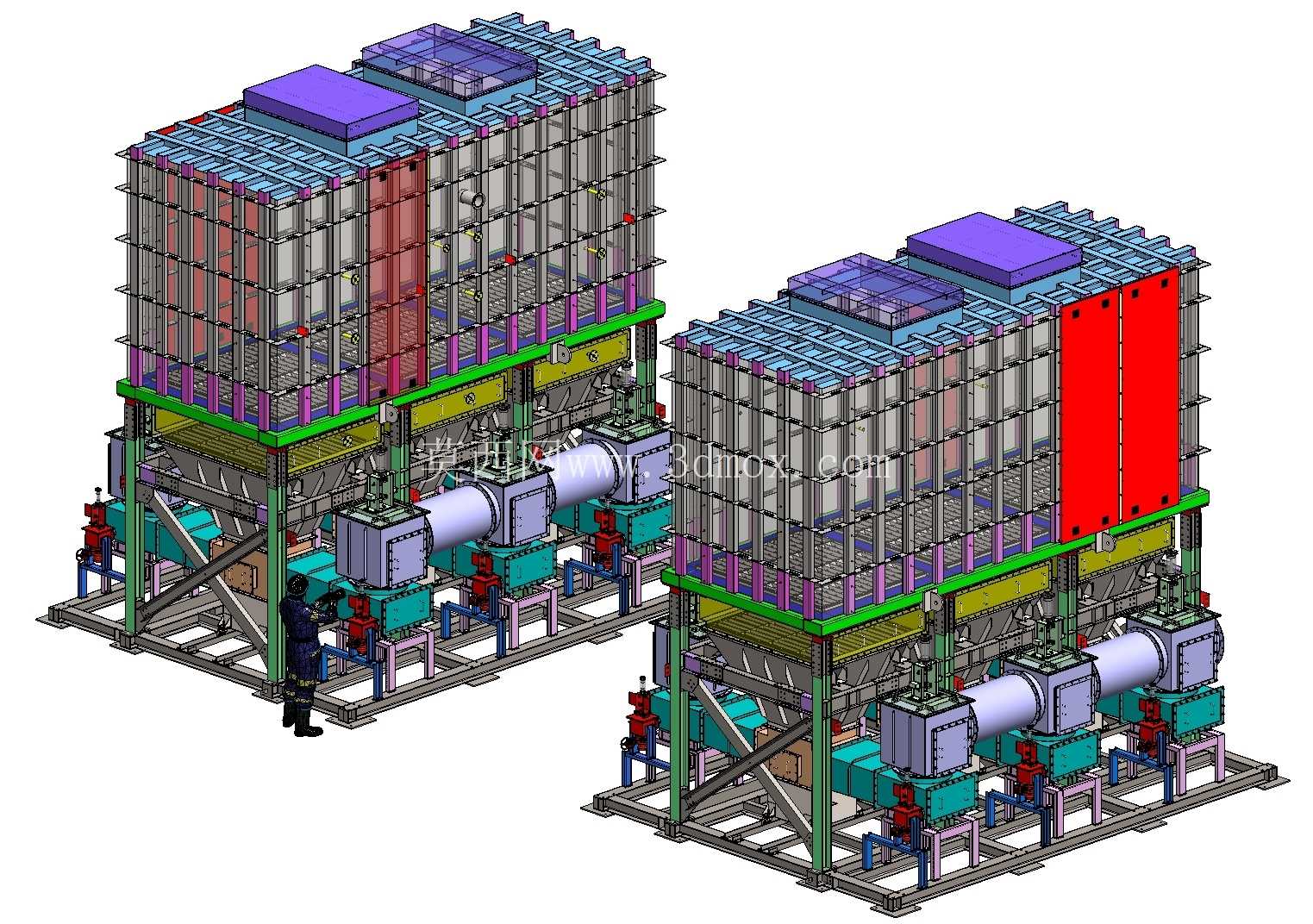

　　这套三维结构设计针对工业厂区废气集中处理场景打造，主要应用于涂装车间、化工生产工段、电子元件加工厂房等产生有机废气、含尘废气的作业区域，承担废气多级过滤、吸附、达标排放前的预处理核心功能，可对接厂区现有排风管网，替代传统分散式小型处理装置，解决多工位废气收集后集中处置的场地适配难题。从结构设计逻辑来看，整体采用上下分层的模块化布局，上层为核心处理单元舱体，框架采用标准化型钢拼接而成，舱壁采用快拆式围护板设计，不同颜色的围护板块对应不同功能仓段，紫色顶盖区域为检修口与排气汇总通道，红色板块为吸附填料更换门，无需拆解整体框架即可完成内部耗材的更换作业，大幅压缩后期运维的停机时长。

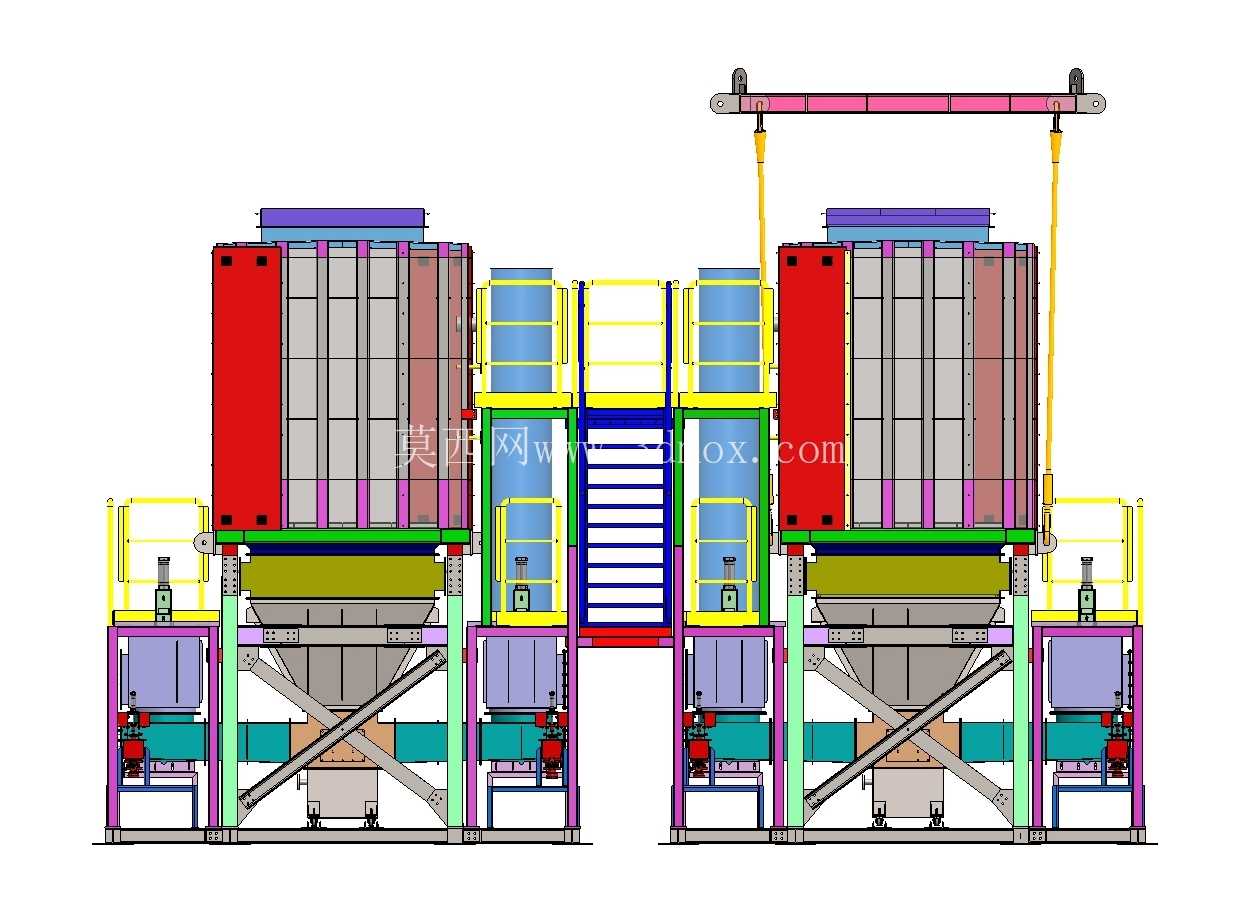

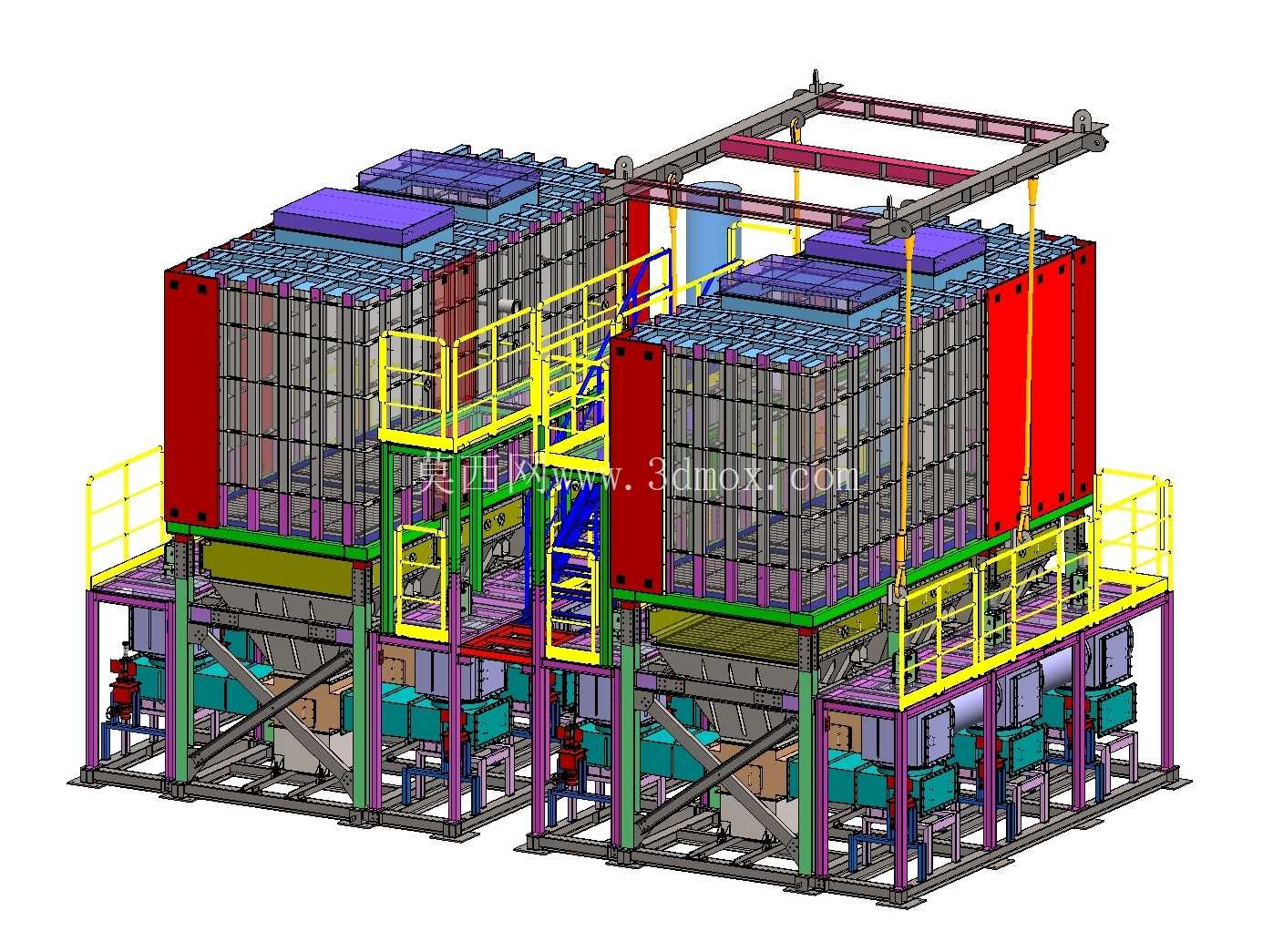

　　下层为动力与管路集成区，横向布置的大直径管道为废气进气总管，对接厂区各工位的排风支管，管道下方依次布置风机单元、阀组模块、预处理过滤段，各模块之间采用法兰快接结构，安装时可按现场管路走向调整进气方向，无需额外定制转接管件。设备底部采用整体式焊接机架，支腿处预留地脚螺栓安装孔，机架横梁位置设置了设备运维的操作平台支撑点，侧面的斜向支撑结构抵消风机运行产生的振动载荷，避免长期运行出现焊缝疲劳开裂的问题。从安装边界维度考量，单组设备的占地尺寸适配常规工业厂房的柱距布局，可单组独立安装对应小风量处理需求，也可多组并排拼接实现大风量扩容，拼接时共用侧面支撑框架，减少重复结构件的投入成本。

　　设备侧面预留了电控柜、检测仪表的安装位，可直接对接厂区的中控系统，实时反馈舱内压差、风机运行频率、废气浓度等参数，无需额外加装传感器支架。设计过程中充分考虑了厂区运输的限界要求，整体模块拆分后的最大部件尺寸可通过标准工业货梯运输，无需在车间内进行大规模焊接作业，所有连接节点均采用螺栓紧固，安装现场仅需配备扭矩扳手、水平仪等常规工具即可完成组装，大幅降低现场安装的人工成本与作业周期。

　　针对不同行业的废气特性，上层舱体的内部结构预留了模块化安装空间，可根据处理需求装填活性炭吸附材料、催化燃烧模块或者过滤滤筒，无需改动外部框架结构即可适配不同的处理工艺，设备顶部的排气汇总管可直接对接厂区的排气筒，也可加装热回收模块，将处理后的达标废气余热回收用于车间采暖，提升能源利用效率。下层的风机单元采用减震底座安装，与机架之间设置橡胶减震垫，减少振动传递到厂房结构，管路连接处采用软连接结构，抵消风机运行产生的管路位移，避免长期运行出现焊缝漏风的问题。设备周边预留了足够的运维操作空间，侧面的通道宽度可满足运维人员携带工具通行，填料更换门的开启角度可达180度，方便大型填料模块的吊装进出，底部机架的高度设计预留了管路对接、冷凝水排放的安装空间，无需额外抬高设备基础。
