带保险丝支架的面板安装IEC电源插孔

　　在各类工业控制设备、小型电源整机、桌面式电子仪器的结构设计中，电源输入接口的选型与布局往往是结构工程师在整机布局阶段就要敲定的细节，这类集成保险丝支架的IEC电源插孔，正是为了简化设备进线端的结构设计、压缩内部走线空间而诞生的集成化接插件。不同于分体式的电源插座加独立保险丝座的组合方案，这款集成式插孔将AC电源输入接口、保险丝安装腔体整合在同一个塑壳结构内，省去了面板上两个独立开孔的加工工序，也减少了内部接线的节点数量，从生产装配的角度看，能有效降低一线装配人员的接线工作量，同时减少因多节点接线带来的接触不良隐患。

　　从实际应用场景来看，这类插座普遍用在额定电流10A以内、交流250V及以下的小型电子设备、工控模块、实验仪器、桌面型电源产品上，安装时直接卡入或者通过法兰耳固定在设备的金属或塑料后面板上，外侧露出标准IEC C14品字插孔接口，可直接适配通用的品字电源线，无需额外定制专用进线线缆，通用性极强。内侧的腔体预留了保险丝安装位，可直接插入标准尺寸的管状保险丝，设备进线的火线先经过保险丝触点再接入内部电路，当设备内部出现过流、短路故障时，保险丝可直接熔断切断进线回路，避免故障扩大，同时因为保险丝座集成在插座本体上，更换保险丝时无需拆开设备整机外壳，只需要拔出电源线，用一字螺丝刀撬开插座旁的保险丝仓盖即可完成更换，大幅降低售后维护的操作门槛。

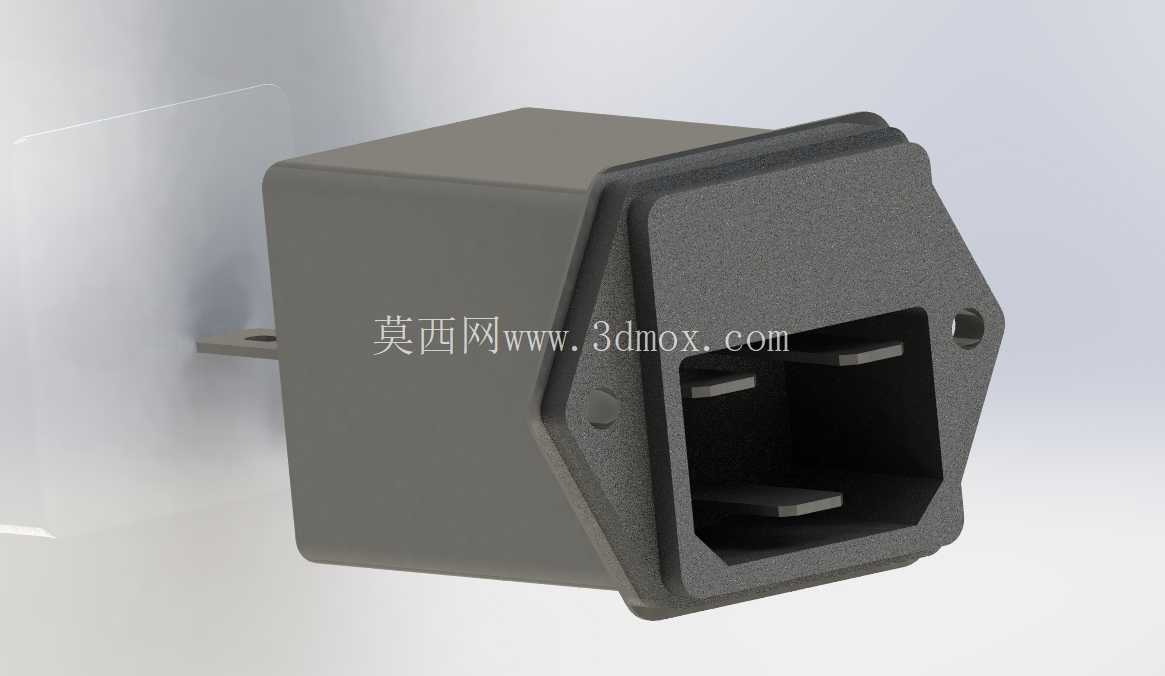

　　从结构设计的角度拆解这款零件，主体采用阻燃耐高温的热固性塑壳一次注塑成型，外壳做了哑光磨砂的表面处理，法兰安装面设计了两个对称的定位凸点，安装时可卡入面板上预先加工的定位孔内，避免插座在插拔电源线时出现跟转、移位的问题。插孔内部的导电接触片采用锡磷青铜材质冲压成型，表面做镀镍处理，兼顾导电性能与抗氧化能力，接触片的弹性结构经过反复插拔寿命验证，可承受上千次的电源线插拔而不出现接触松动、接触电阻超标的问题。保险丝仓的触点采用黄铜材质，自带弹性压紧结构，装入保险丝后可保证两端触点与保险丝金属端帽紧密贴合，避免因接触电阻过大导致的异常发热问题。

　　关于安装边界的尺寸设计，这类插座的面板开孔尺寸遵循行业通用的开孔规范，法兰面的外形为带切角的方形结构，可有效防止安装时方向装反，插座本体伸入设备内部的深度经过优化，不会占用过多的内部腔体空间，对于内部布局紧凑的小型设备来说，相比分体式方案可节省至少30%的进线端安装空间。设计时需要注意，插座的安装位置要避开内部的发热元件，比如变压器、功率管散热片等部件，保持至少10mm以上的安全间距，避免长期高温烘烤导致塑壳老化、绝缘性能下降；同时插座的进线端焊接端子要预留足够的走线空间，高压进线部分要与内部低压电路保持足够的爬电距离，必要时可在插座内侧增加绝缘挡片，满足安规设计的相关要求。

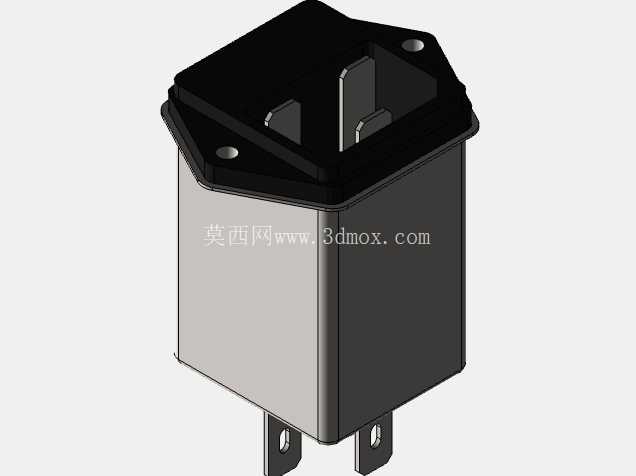

　　在三维建模过程中，需要重点还原的细节包括法兰面的安装孔位、定位凸点的尺寸与位置、插孔内部的接触片避让空间、保险丝仓的抽拉结构尺寸，这些细节直接关系到后续做整机装配干涉检查时的准确性，如果建模时忽略了安装凸点的尺寸，很可能在实际加工面板后出现插座无法装入的问题；如果没有准确还原内部腔体的深度，也可能出现装配时保险丝与内部其他零件干涉的情况。另外，插座外侧的插孔挡片结构、接地脚的位置尺寸也需要严格按照通用IEC插座的标准尺寸建模，确保建完的模型可直接用于整机的数字样机装配验证，不需要后续反复调整尺寸。

　　从设备选型的角度看，选用这类集成式插座时，除了核对安装尺寸之外，还要根据设备的额定工作电流选择对应载流规格的型号，确认触点的载流能力满足设备长期满负载工作的要求，同时要确认塑壳的阻燃等级满足对应行业的安规标准，比如医疗类设备、工业控制设备对材料阻燃等级的要求会比普通消费类电子更高。在做整机结构的布线设计时，从插座到内部电源模块的进线要采用满足耐压要求的多股铜芯线，接线端子处要做烫锡或者压接冷压端子处理，避免长期使用后出现线芯散丝、短路的问题；保险丝的选型要匹配设备的额定工作电流，既不能选额定电流过大失去过流保护作用，也不能选额定电流过小导致正常工作时误熔断。
