星型布局径向活塞发动机装配结构

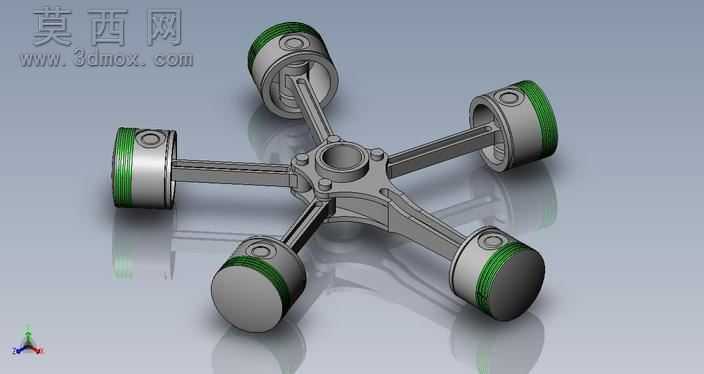

本作品为径向布局活塞发动机的完整装配三维模型，整体采用中心曲柄为核心、五组活塞连杆组件沿圆周径向均匀排布的星型结构，建模过程严格遵循内燃机动力传递的机械逻辑，对每一处配合关系都做了精准还原。建模阶段从中心曲柄的基准定位开始，先完成中心主轴颈、曲柄销的基体特征搭建，通过对称阵列约束确定五组连杆安装位的角度基准，保证相邻活塞组件的夹角完全一致，避免后续装配出现干涉问题。连杆部分采用分体式结构建模，大头端与曲柄销做旋转配合约束，小头端通过活塞销与活塞主体连接，所有铰接位置都预留了符合机械设计规范的配合间隙，还原真实机构的运动自由度。活塞部分还原了活塞裙部、活塞环槽的细节特征，活塞环采用分层建模区分气环与油环的结构差异，活塞顶部的凹坑造型也按照小型内燃机的燃烧室形态做了还原。材质与渲染环节，曲柄连杆等受力结构件采用哑光金属灰的合金钢材质，通过调整粗糙度参数模拟锻造金属的磨砂质感；活塞主体采用铝合金材质，表面做轻微反光处理还原轻质合金的金属光泽；活塞环采用深墨绿色的耐磨涂层材质，与活塞主体形成清晰的视觉区分；背景采用渐变浅灰的影棚环境，添加柔和的地面反射效果，让整体装配结构的层次更加清晰，各部件的轮廓边界一目了然。设计过程中重点考量了径向发动机的结构紧凑性优势，五组活塞围绕中心曲柄排布的布局，相比直列发动机大幅缩短了整机轴向长度，同时保证了动力输出的平顺性；所有部件的装配约束都按照实际装配流程设置，从中心曲柄组件的固定，到连杆的逐组安装，再到活塞与活塞销、活塞环的装配，完全符合真实发动机的组装逻辑，可直观展示径向发动机内部的动力传递路径，清晰呈现活塞往复运动转化为曲柄旋转运动的机械原理，整体结构无冗余零件，每一处特征都服务于动力传递的功能需求，完整还原了这类经典动力装置的机械美感与结构特性。
