框架撬装式电加热锅炉三维结构设计

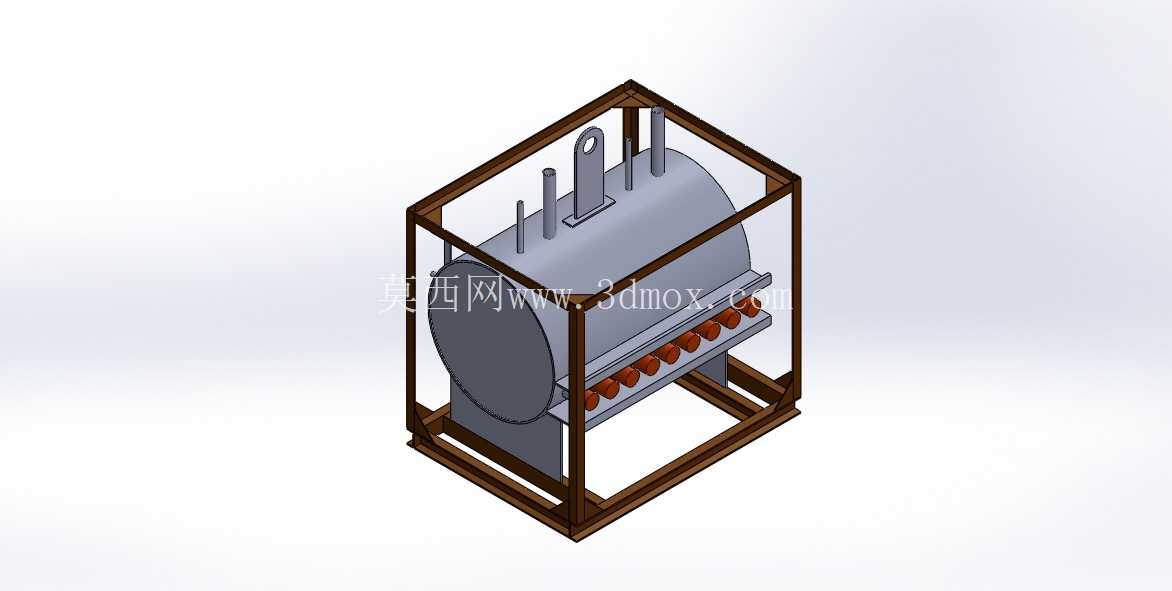

　　这款电加热锅炉采用撬装集成式框架结构设计，核心承压罐体为卧式布置，整体被方形型钢焊接框架完全包覆，框架底部设置整面承托底座，既作为罐体的安装承载基础，也预留了叉车搬运、吊装转运的受力点位，适配工业现场模块化快速部署的需求，无需现场额外搭建复杂安装基础，仅需对接水电管线即可投入使用。从结构布局来看，卧式罐体的顶部设置了多组不同规格的管接结构，分别承担排气、介质输出、安全泄压、温度传感探头安装的功能，不同管径的接口按照介质流向有序排布，避免管线安装时出现交叉干涉，也方便后期运维时快速识别对应管路。

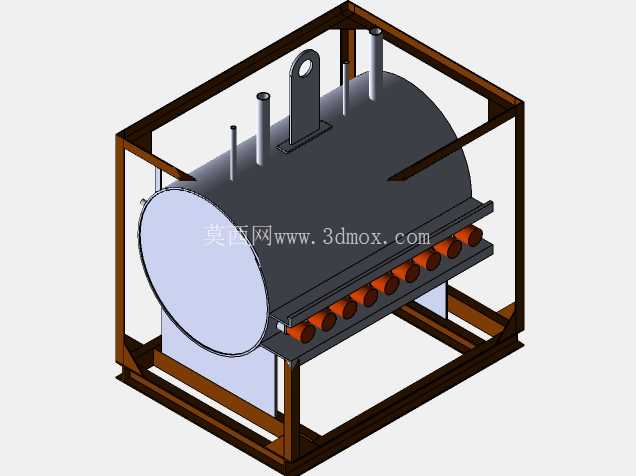

　　罐体朝向操作侧的下部区域，整齐排布了一排电加热元件的接线端，每个接线端对应独立的加热模组，可根据实际热负荷需求灵活调整投运的加热组数量，实现分级功率调节，避免满负荷空载运行造成的能源浪费，同时单组加热模组故障时可单独拆解更换，无需整体停运设备。外围的型钢框架除了承载防护作用外，侧面预留了充足的操作空间，运维人员可在框架范围内完成加热元件更换、阀门操作、仪表巡检等日常作业，框架的边角位置做了圆弧过渡处理，避免搬运、安装过程中磕碰损伤人员或周边设备。从安装边界来看，整体框架的长宽高尺寸适配标准工业厂房的门洞宽度，可整体推入车间内就位，底部框架的安装孔位按照通用设备安装间距设置，可直接固定在常规混凝土设备基础上，无需额外定制预埋件。

　　在实际应用场景中，这类电加热锅炉多用于小型工业生产车间的工艺热水供给、中小型建筑的冬季采暖供热、以及需要洁净热源的食品加工、医药生产场景，由于采用电加热方式，无需配套燃料存储、燃烧排烟、废渣处理等附属设施，整体占地更小，运维流程更简洁，没有燃烧废气排放，适配环保要求较高的厂区使用场景。设计过程中，罐体的壁厚按照额定工作压力下的承压要求计算取值，筒体与端盖的焊接位置预留了探伤检测的操作空间，框架的型钢选型经过承重校核，可承受满水状态下罐体的总重量，同时考虑吊装时的动载荷系数，在框架顶部的四个角点设置了隐形吊点，吊装时吊绳不会与罐体顶部的阀门、仪表发生干涉。罐体底部设置了排污接口，位于整个筒体的最低位置，可完全排空罐体内的存水与沉积杂质，避免长期运行后水垢堆积影响加热效率与罐体寿命。加热元件与罐体的连接位置采用耐高温密封结构，可承受罐体内的高温介质压力，同时密封件选用耐温耐老化材质，减少长期高温运行下的密封失效风险。框架与罐体之间设置了减震缓冲垫，可缓冲设备运行时加热元件产生的轻微振动，避免振动传递到外接管路上造成管路接口松动。

　　从三维建模的细节来看，所有管接结构的尺寸均按照通用工业管道标准建模，法兰、丝扣的规格与市面常用标准件完全匹配，后期生成工程图时可直接导出物料清单，无需二次核对标准件尺寸；框架的型钢拼接位置均按照实际焊接工艺预留焊接收缩余量，建模时还原了真实的焊接坡口结构，可直接用于指导生产下料与焊接作业。设备的操作侧预留了仪表安装面板位置，可根据用户需求加装温度表、压力表、水位显示装置，所有仪表的安装位置均处于人员站立操作时的视线高度范围内，无需攀爬或俯身即可读取运行参数，日常巡检的便利性更高。
