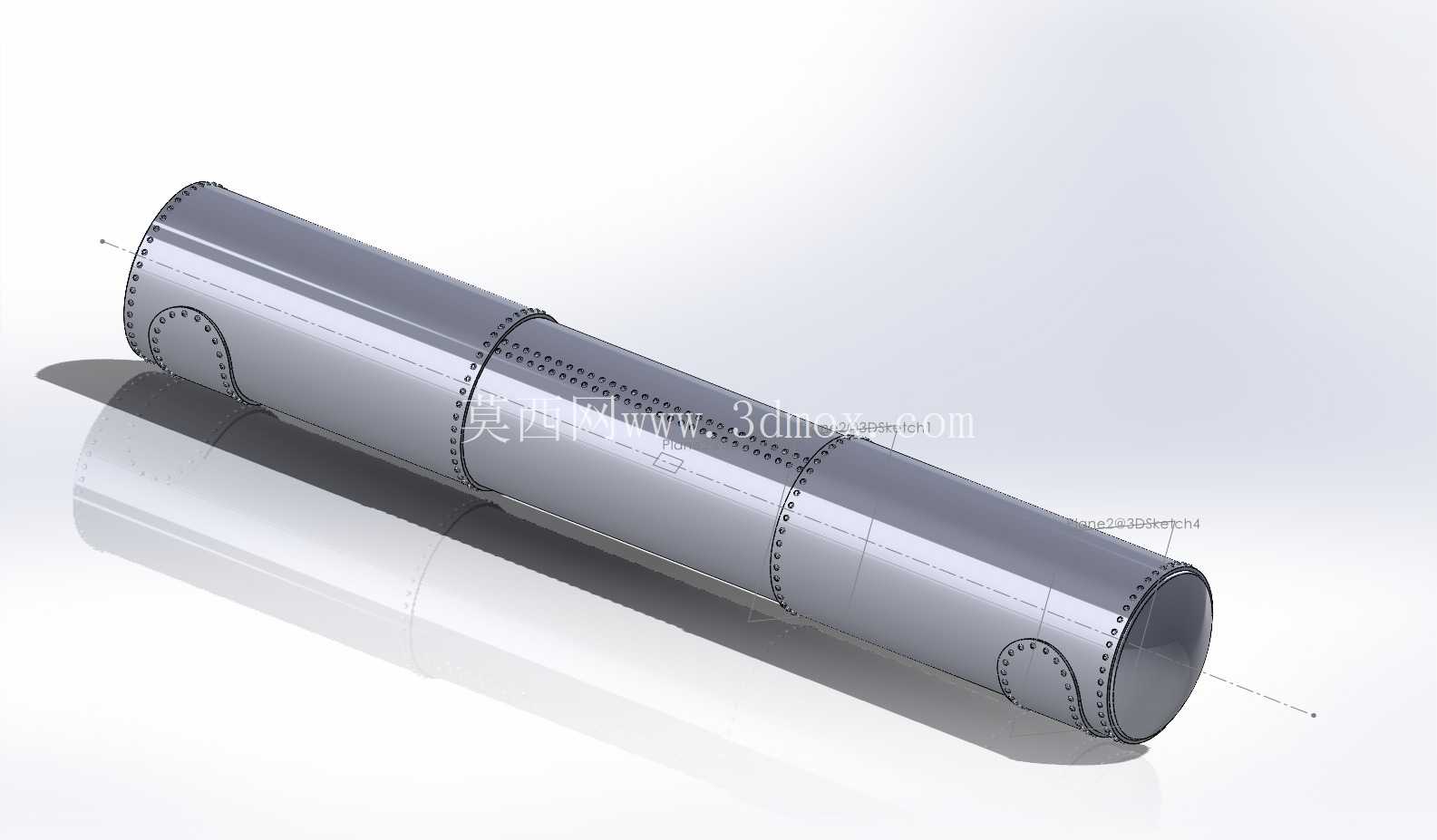

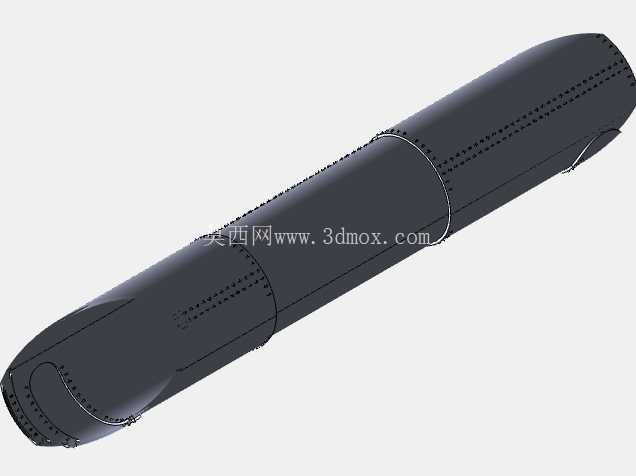

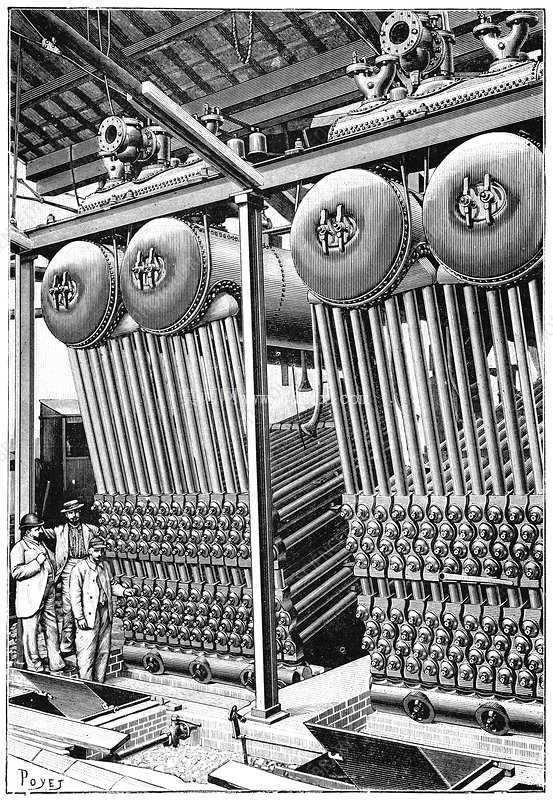

从结构设计逻辑来看,该汽包采用多节卷制厚钢板筒节拼接的结构,每道筒节的环缝、纵缝均采用双排交错铆接工艺,铆钉孔在卷板前完成预划线钻孔,卷制成型后逐孔对齐穿入铆钉,采用热铆工艺完成铆接,铆接完成后对缝间填充耐高温密封填料,杜绝高压蒸汽的渗漏风险;汽包端盖采用冲压成型的凸形封头,封头与筒身的连接采用角接铆接结构,封头区域预留人孔安装位,方便运维人员进入汽包内部清理水垢、检查铆缝状态。在早期固定式工业蒸汽动力站、内河蒸汽船舶的动力舱内,这类铆接结构的锅炉汽包是整套蒸汽发生系统的核心承压部件,承担着汽水分离、蒸汽蓄存、平衡循环回路压力的核心作用,区别于后期焊接结构的汽包,全铆接的壳体结构适配了早期厚钢板加工工艺不成熟、焊接承压技术尚未普及的工业制造条件,在1.0-1.6MPa的工作压力区间内可长期稳定运行,为蒸汽原动机提供干度合格的饱和蒸汽。

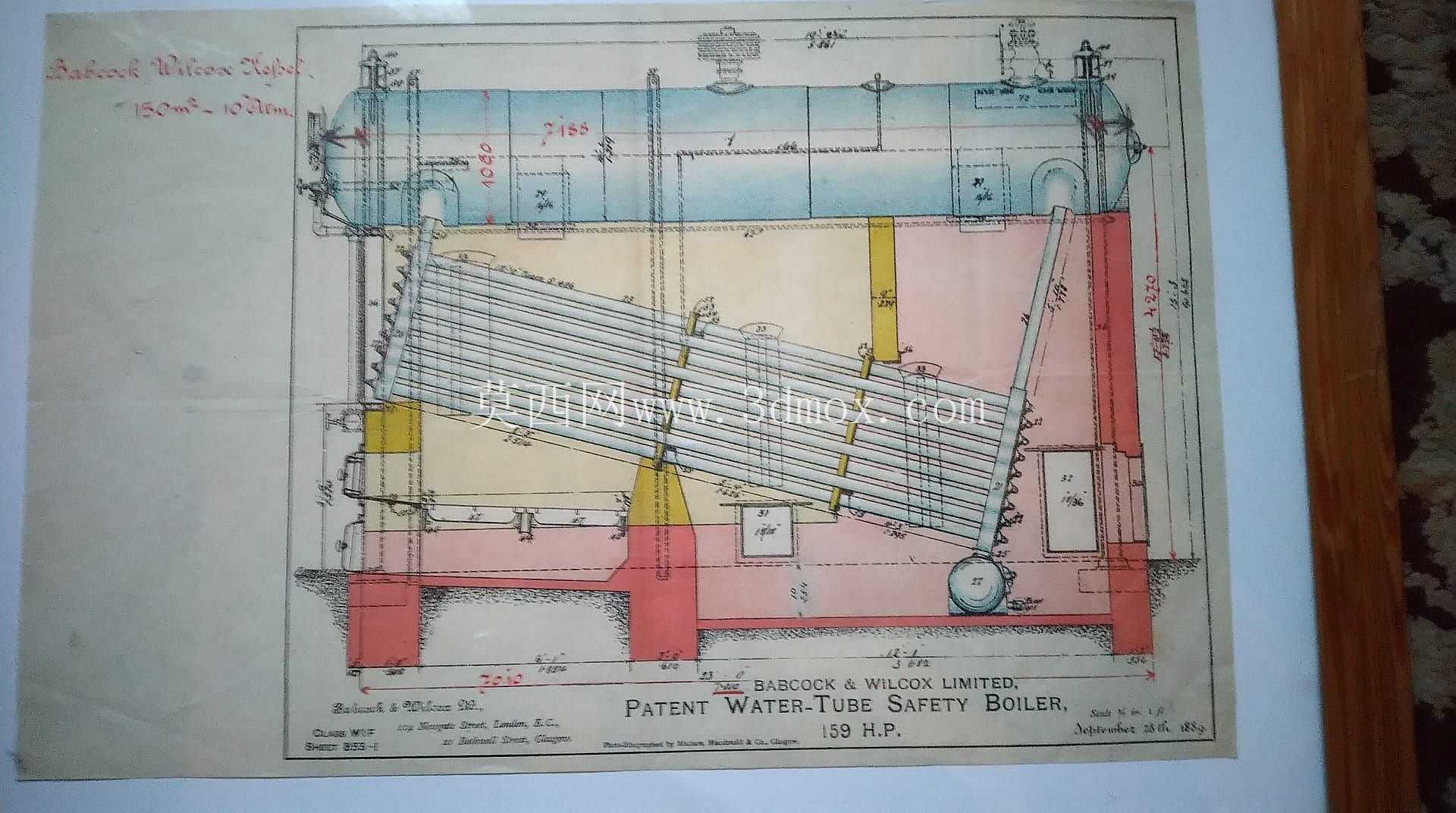

汽包下部均匀排布多排对流管束连接接口,每个接口采用扩口加铆接固定的方式与水冷壁管、对流管束连通,接口位置经过受力校核,避开筒身纵缝、环缝的应力集中区域,保证长期承压状态下的结构强度;汽包上部预留主蒸汽出口、安全阀安装座、压力表接口、给水入口等工艺接口,所有接口座均采用铆接方式固定在汽包筒体上,避免额外焊接带来的应力变形。从安装边界来看,该型汽包的筒体直径根据额定蒸发量不同覆盖1200mm-1800mm区间,单节筒节长度控制在2000mm以内,整体汽包总长根据配套锅炉的受热面规模在4500mm-6500mm区间,安装时通过两个铸钢支座固定在锅炉钢架的顶部横梁上,其中一个支座设计为滑动结构,适配汽包启停过程中的热胀冷缩位移,避免结构应力拉裂铆缝。
在实际运行场景中,汽包内部设置有简易的汽水分离挡板,给水从汽包一端的布水管均匀送入水空间,下降管将饱和水送入下联箱,在水冷壁管内受热蒸发后形成的汽水混合物回到汽包内部,经挡板分离后饱和蒸汽聚集在汽包上部的汽空间,通过主蒸汽管输送到蒸汽用户端;汽包的水位维持在筒体中心线附近,通过玻璃管水位计实时监测,避免满水、缺水事故发生。这类铆接汽包的设计充分考虑了早期工业现场的维修条件,所有铆接部位如果出现渗漏,可通过重新捻缝、更换铆钉的方式完成现场维修,不需要复杂的焊接设备,适配当时工业厂区的加工维修能力;筒体外部包覆有石棉隔热层,减少运行过程中的散热损失,隔热层通过薄铁皮箍带固定在筒身上,不额外在筒体上焊接固定件,避免破坏筒体的承压结构。
在管束连接区域,每根管子与汽包筒体的连接部位都设计有密封锥面,铆接紧固后可承受汽水回路的循环压力,不会出现循环水泄漏的问题;汽包上部的主蒸汽阀、安全阀均采用法兰连接结构,方便定期校验、更换,不需要对汽包本体进行破坏性加工。从结构受力角度分析,铆接结构的汽包虽然整体重量比同参数焊接汽包高15%-20%,但铆缝的应力分布更均匀,在长期交变热应力作用下,不容易出现焊缝开裂类的缺陷,在水质处理工艺不完善的早期工业场景中,这类铆接汽包的使用寿命可达到20年以上,只需要定期清理内部水垢、检查铆缝状态即可维持稳定运行。在船舶动力场景中使用时,该型汽包的支座额外增加了横向限位结构,适应船舶航行过程中的摇摆工况,避免汽包出现横向位移;汽包内部的汽水分离挡板也做了加固处理,防止船舶倾斜时汽水分离效果下降,导致蒸汽带水进入主机,造成水击事故。
- 上一篇:螺旋节能荧光灯结构三维数模
- 下一篇:磁控音乐氛围灯创意结构设计方案
- 全部评论(0)
- 模板大小: 103.5 MB
- 售价:5金币
- 下载次数: 49

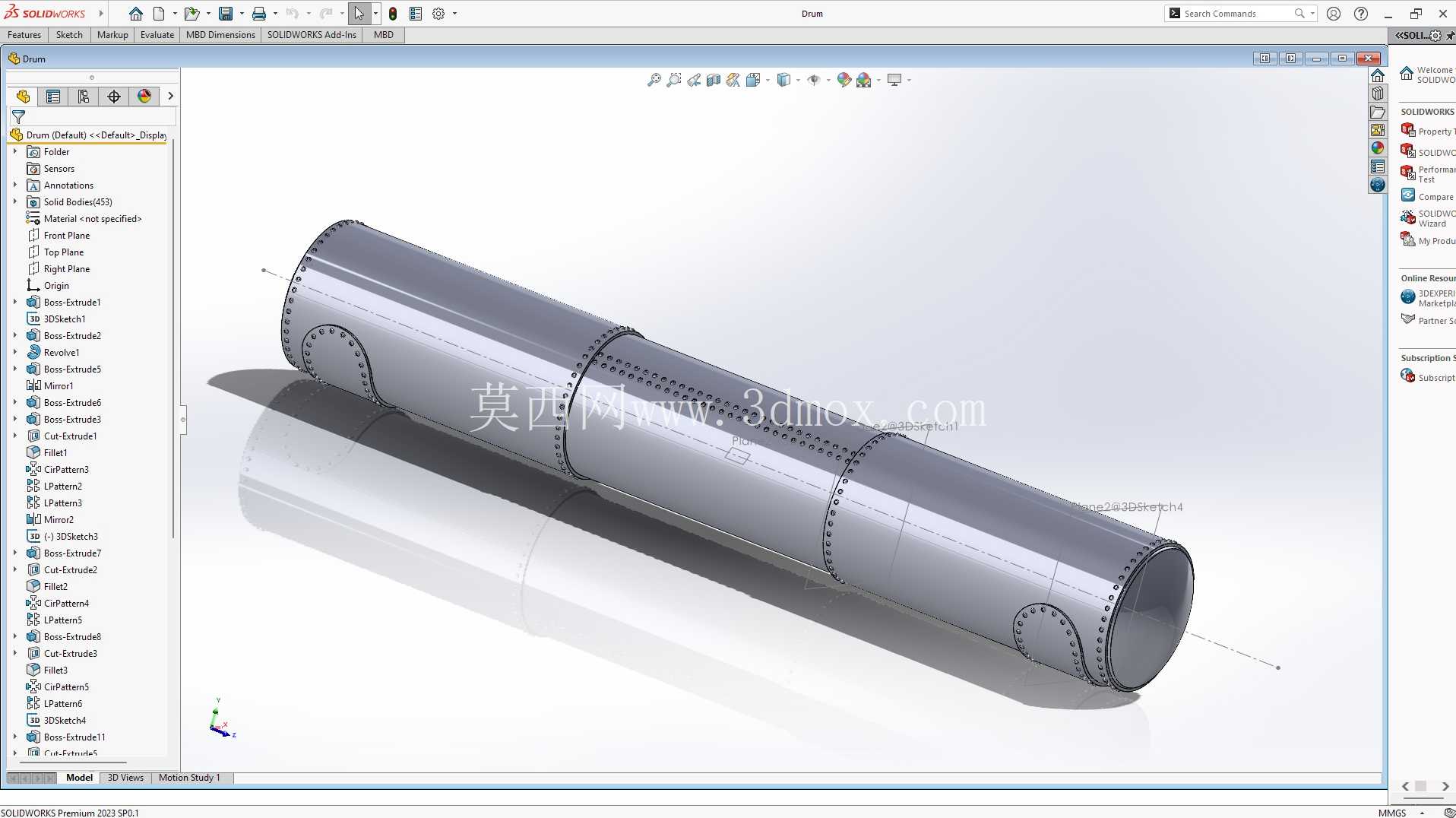

- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
