工字形双侧密齿铝型材散热结构

　　这款工字形双侧密齿散热结构，主要面向中小功率电源变压器、功率模块类电子器件的被动散热场景，在开关电源、线性电源、工业控制板卡的功率回路散热设计中应用广泛。实际设备运行中，功率器件的结温直接决定器件寿命与运行稳定性，被动式铝型材散热不需要额外风扇供风，没有转动部件的磨损风险，在防尘、低噪音、长免维护周期的工业场景里适配性极强，尤其适合安装在封闭柜体内部、无人值守的工控设备内，不需要定期清理风扇积灰，也不会因为风扇故障导致散热失效引发器件烧毁。

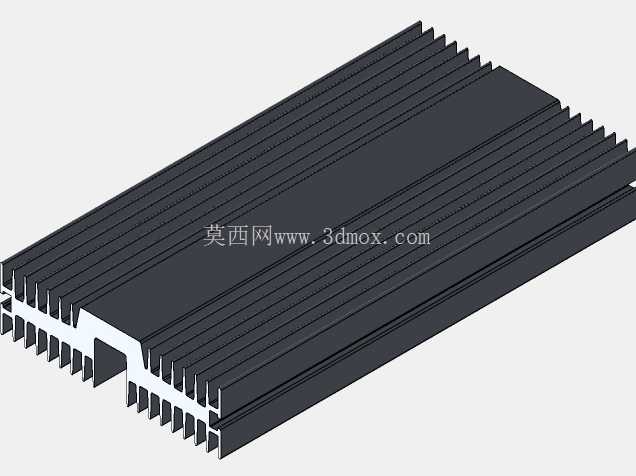

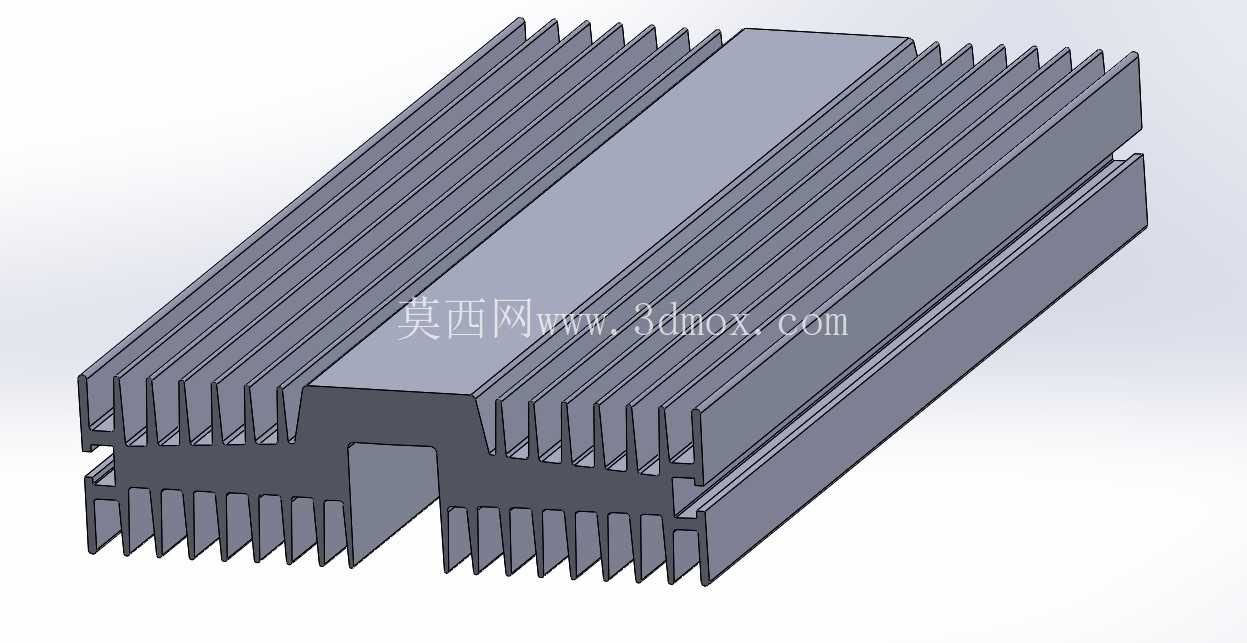

　　从结构设计逻辑来看，整体采用对称工字形截面，中间的实心基体部分是核心的热传导承载区，设计时将基体的厚度控制在合理区间，既保证热量从安装面快速扩散到整个基体截面，避免局部热堆积，也不会因为基体过厚造成材料浪费、整体重量超标。基体上下两侧都延伸出等间距的平行散热齿，齿片采用等厚直齿设计，齿间距经过优化，兼顾散热面积与空气自然对流的流道空间——如果齿间距过小，自然对流的空气阻力会大幅提升，热空气无法顺利从齿间排出，会在齿缝间形成滞留热层，反而降低散热效率；如果齿间距过大，相同外形尺寸下的总散热面积不足，无法带走足够的热损耗。双侧布齿的设计相比单侧布齿，在相同安装投影面积下几乎翻倍了有效散热面积，同时工字形的两侧凹槽可以作为安装定位的卡位，不需要额外设计复杂的安装支架，直接通过卡扣或者压片就能将散热结构固定在PCB板或者器件安装座上，减少装配环节的零件数量。

　　从安装边界来看，整体为等截面挤出型材结构，长度方向可以根据实际散热功率需求灵活裁切，不需要重新开模，适配不同功率等级的器件散热需求。中间基体的底面为平整安装面，加工时保证平面度要求，安装时配合导热硅胶片或者导热硅脂，能够降低器件与散热基体之间的接触热阻，让功率器件产生的热量快速传导到散热基体上。两侧的散热齿端部做了微小的倒角处理，避免装配过程中锐边划伤操作人员或者损坏周边的导线、绝缘层。齿片的厚度设计兼顾结构强度与散热效率，不会因为齿片过薄在装配、运输过程中出现倒齿、变形的问题，也不会因为齿片过厚减少有效散热齿数量、增加整体重量。

　　实际选型应用时，需要匹配功率器件的总热耗散功率，结合设备内部的最高环境温度、器件允许的最高结温、导热界面材料的热阻参数，核算所需的总散热面积，再确定该型材的裁切长度。如果是在空气流动性稍好的半开放设备内，相同长度的该散热结构能够承载的热功率会比封闭柜体内高20%左右；如果应用在高海拔地区，因为空气密度降低，自然对流的换热效率下降，需要适当增加裁切长度或者选用齿高更高的衍生规格。这款散热结构的挤出成型工艺成熟，量产时的尺寸一致性好，不需要后续大量机加工，仅需要按长度裁切、对安装面做简单的平面度处理即可投入使用，成本控制优势明显，适合批量配套的电源类产品使用。在三维建模过程中，这类等截面型材结构优先采用草图绘制截面轮廓后拉伸的方式建模，能够准确还原截面的齿厚、齿间距、基体尺寸，后续修改长度参数时不需要重构模型，只需要调整拉伸特征的长度参数即可快速生成不同规格的衍生模型，方便选型阶段快速匹配不同功率的设计方案，也能直接导出截面草图用于型材开模的图纸输出，减少重复建模的工作量。建模时需要注意齿根位置的圆角处理，实际挤出生产中铝型材的齿根位置不可能做到绝对直角，添加合理的工艺圆角不仅符合实际生产工艺要求，也能降低齿根位置的应力集中，避免型材在受到外力时从齿根位置断裂。
