2英寸Nordstrom2045法兰式插头阀结构设计

　　这款两通式法兰连接插头阀，主要面向石油、化工、市政给排水等行业的中低压管路截断工况设计，可适配水、油品、弱腐蚀性化工介质的通断控制需求，在长输管线分支、装置区设备进出口、储罐接管等场景中，能够实现快速启闭操作，相比同口径闸阀，其启闭行程更短，操作力矩更小，适合需要频繁开关的管路节点。从结构设计逻辑来看，该阀采用楔式旋塞密封结构，阀芯为锥形插头结构，与阀体内部的锥面密封副配合，依靠顶部的方头操作端施加旋转力矩，带动阀芯转动90度即可实现全开与全关状态的切换，密封面在闭合状态下能够实现均匀贴合，避免介质内漏，同时阀芯与阀体之间的密封间隙可通过顶部的压盖结构进行微调，补偿长期使用产生的密封面磨损，延长设备整体使用寿命。

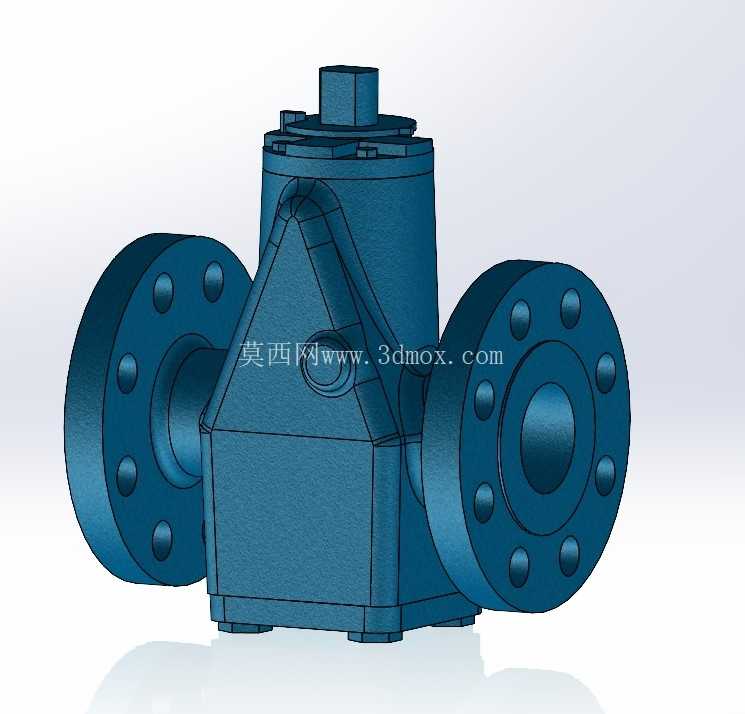

　　阀体采用一体化铸造成型的三角形加强结构，中部的三角筋布局并非外观装饰，而是针对法兰连接时的螺栓预紧力、管路运行时的水锤冲击做的应力分散设计，能够在不额外增加阀体壁厚的前提下，提升整体结构刚度，避免两侧法兰受拉时阀体中部产生形变导致密封失效。两侧的连接法兰采用凸面密封结构，法兰端面均匀分布8个螺栓孔，螺栓孔的节圆直径、法兰厚度、密封面凸台高度均匹配对应压力等级的管路法兰标准，安装时可直接与同口径的管路法兰对接，不需要额外加工过渡连接件，法兰背面与阀体衔接处做了大圆角过渡处理，降低应力集中系数，避免长期受管路振动影响产生焊缝开裂问题。

　　顶部的操作端采用标准方头结构，可适配通用的阀门扳手、气动执行器连接法兰，不需要额外定制连接配件，在现场手动操作场景下，普通的F型扳手即可完成启闭操作，若后续需要升级为自动化控制，可直接在顶部支架上安装气动或电动执行机构，不需要对阀体本身进行改造。从安装边界来看，该阀门的结构长度、法兰外径、顶部操作端的高度均符合常规两通法兰阀的安装尺寸规范，在替换同口径旧阀门时，不需要调整现有管路的支撑间距与操作空间，两侧法兰的密封面与管路法兰对齐后，采用对角紧固的方式拧紧连接螺栓即可完成安装，安装过程中需要注意阀芯的初始状态，保持阀门处于半开位置再进行法兰对接，避免密封面被法兰错位挤压产生划痕。

　　在实际工况运行中，介质从一侧法兰进入阀体腔室，当阀芯处于全开位置时，阀芯的通流孔与两侧管路完全对中，介质流道顺畅，流阻系数远小于同口径的截止阀，不会产生过大的压力损失，适合对管路压降有严格要求的工艺系统；当需要截断介质时，转动顶部方头带动阀芯旋转，阀芯的锥面逐渐封堵流道，最终实现完全截断，整个启闭过程中密封面之间为滑动摩擦，只要在安装前在密封面涂抹适配介质的润滑脂，即可大幅降低操作力矩，同时减少密封面的磨损速率。设计过程中针对阀体的流道做了圆弧过渡处理，避免介质在阀腔内部形成涡流区，减少介质对阀体内壁的冲蚀，尤其是在输送含固体颗粒的介质时，流畅的流道能够避免颗粒在阀腔底部沉积，防止阀芯转动时被沉积颗粒卡涩。顶部的压盖结构采用螺栓压紧式设计，可根据密封面的磨损情况调整压盖的压紧量，保证密封面之间的比压始终处于合理区间，既不会因为比压过大导致操作力矩骤增，也不会因为比压过小导致密封失效。阀体底部设置了平整的支撑脚，在仓储运输以及现场安装时，可直接将阀门放置在平整地面或管廊支架上，不需要额外设置临时支撑，避免阀门在安装前因放置不当导致法兰变形。
