户外预装式1250kVA箱变壳体结构设计

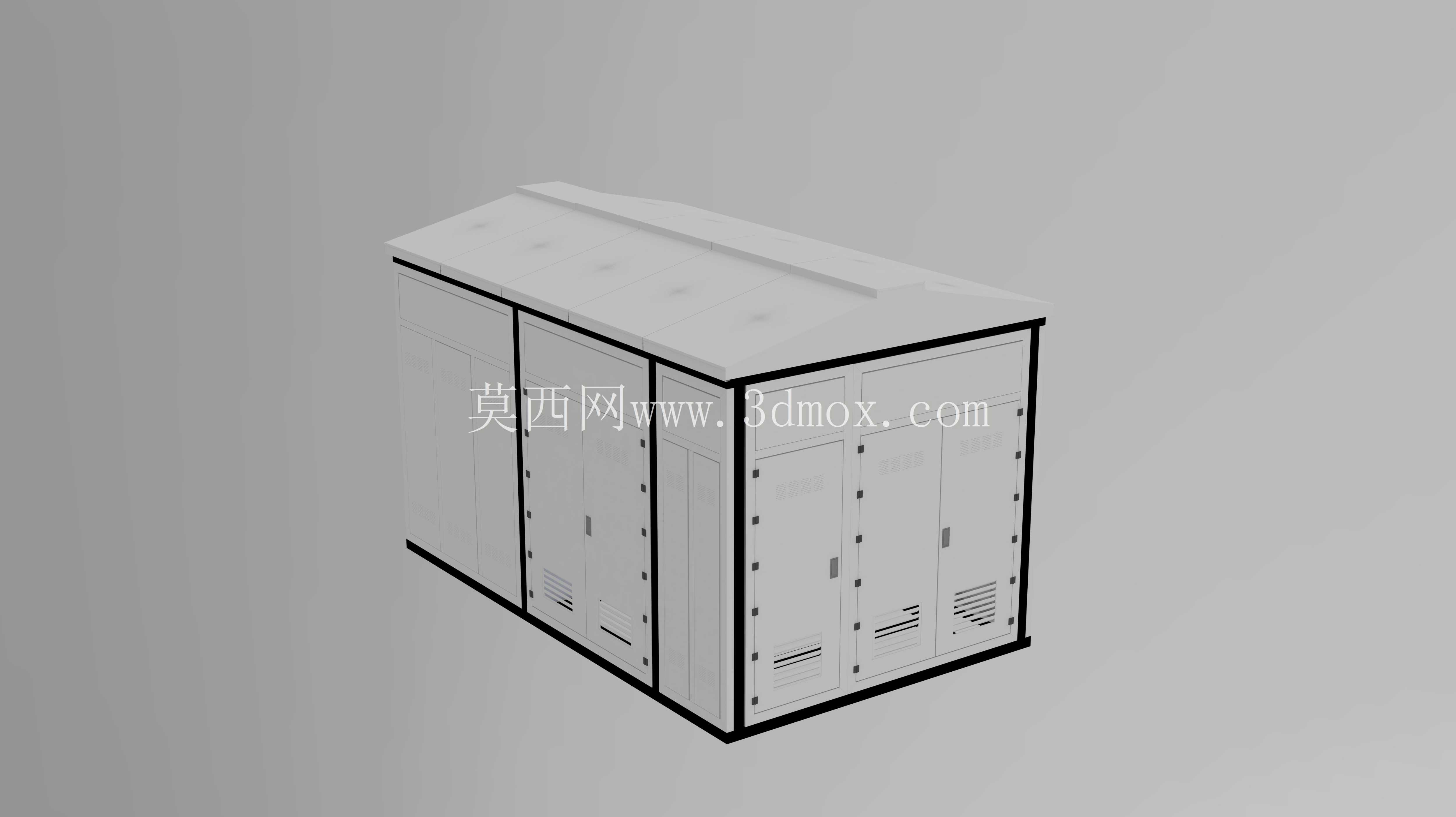

　　在城市配电网升级、商业综合体临时供电、工业园区集中配电、市政基建临时取电等场景中，户外预装式变电设备的壳体设计直接决定了设备的环境耐受能力、运维便利性与现场安装适配性。本次呈现的壳体结构针对1250kVA、33kV电压等级的变电单元设计，整体采用模块化拼接的柜体结构，区别于传统土建变电站的施工模式，所有舱室在工厂完成预装调试后，仅需现场完成基础定位与进出线接驳即可投用，大幅压缩现场施工周期。从结构布局来看，壳体采用多舱分隔设计，分别对应高压进线舱、变压器主舱、低压出线舱三个独立功能区间，舱室之间设置金属隔板实现物理隔离，既满足电气安全距离要求，也能避免不同舱室运维操作时的误触风险。

　　壳体正面设置多组外开式检修门，门体与框架之间采用连续折弯的密封结构，配合防水胶条实现户外防雨防尘要求，门体上预留的通风百叶采用向下倾斜的防雨结构，内侧配套防尘滤网，在保证变压器运行散热所需通风量的同时，阻挡户外雨水、扬尘进入舱体内部。尺寸设计上，整体高度3.6m，进深3.4m，宽度5.6m，这个尺寸边界充分考虑了常规1250kVA油变或干变的安装空间，预留了高压侧负荷开关、低压侧断路器、母排连接的操作维护距离，顶部采用带坡度的顶盖设计，坡度沿宽度方向设置，避免顶部积水渗漏，顶盖边缘超出柜体侧壁一定距离，形成滴水沿结构，引导雨水直接滴落至柜体基础外侧，减少雨水沿柜体接缝渗入的概率。

　　设计过程中需要重点平衡几个核心矛盾：首先是散热与防护的平衡，变压器运行过程中产生的热量需要通过自然通风或强制通风排出，通风口的开孔位置、开孔面积需要匹配变压器的损耗发热量，同时还要满足IP54以上的户外防护等级，避免暴雨天气下的溅水、扬尘进入；其次是结构强度与运输便利性的平衡，整体框架采用型钢焊接基础框架，侧壁采用厚度适配的冷轧钢板折弯拼接，既保证整体吊装时的结构刚度，避免运输过程中柜体变形，也控制整体重量，降低运输与现场吊装的成本；第三是运维安全与操作便利性的平衡，检修门的开启角度设置为不小于120度，门体配套可靠的门锁与限位结构，舱内预留运维人员的操作站立空间，高低压舱室分别设置独立的安全警示标识与防误操作联锁结构，从硬件层面降低运维误操作的风险。安装边界方面，该类壳体需要配套高出地面不小于300mm的混凝土基础，基础上预留对应进出线电缆的开孔与接地端子连接点，柜体底部与基础之间采用密封胶填缝，防止爬虫、潮气从底部缝隙进入舱内；柜体顶部预留吊装挂点，挂点位置经过重心校核，保证吊装过程中柜体保持水平，避免倾斜导致内部元器件移位。在不同应用场景下，该壳体结构还可以做适配调整：比如沿海高盐雾区域，可以将板材更换为不锈钢材质或增加户外耐候粉末涂层厚度；高海拔区域，可以适当扩大通风开孔面积，优化散热效率；低温严寒区域，可以在舱壁增加保温层，配套舱内温控加热装置，保证低温环境下设备正常启动。

　　很多初入行的结构设计人员在做这类箱变壳体时，容易忽略细节处的工程要求：比如门体的接地连续性，所有可开启的门体都需要采用软铜编织带与主框架做可靠接地连接，避免门体带电引发安全事故；通风百叶的防虫网设置，防止户外蚊虫、鼠类进入舱体引发电气短路；柜体底部的电缆固定支架，避免电缆自重拉扯接线端子导致接触不良。这些细节虽然不影响整体外观，但直接决定了设备投用后的长期运行可靠性。从三维建模的角度来看，这类壳体建模需要重点关注钣金折弯的工艺合理性，所有折弯半径要匹配所选板材的厚度，避免折弯开裂；拼接处的焊缝要做合理的简化表达，同时预留装配公差，避免实际生产时出现拼接错位；门体与框架的配合间隙要均匀，保证密封胶条的压缩量一致，实现均匀的密封效果。
