剖分式巴氏合金滑动轴承结构设计

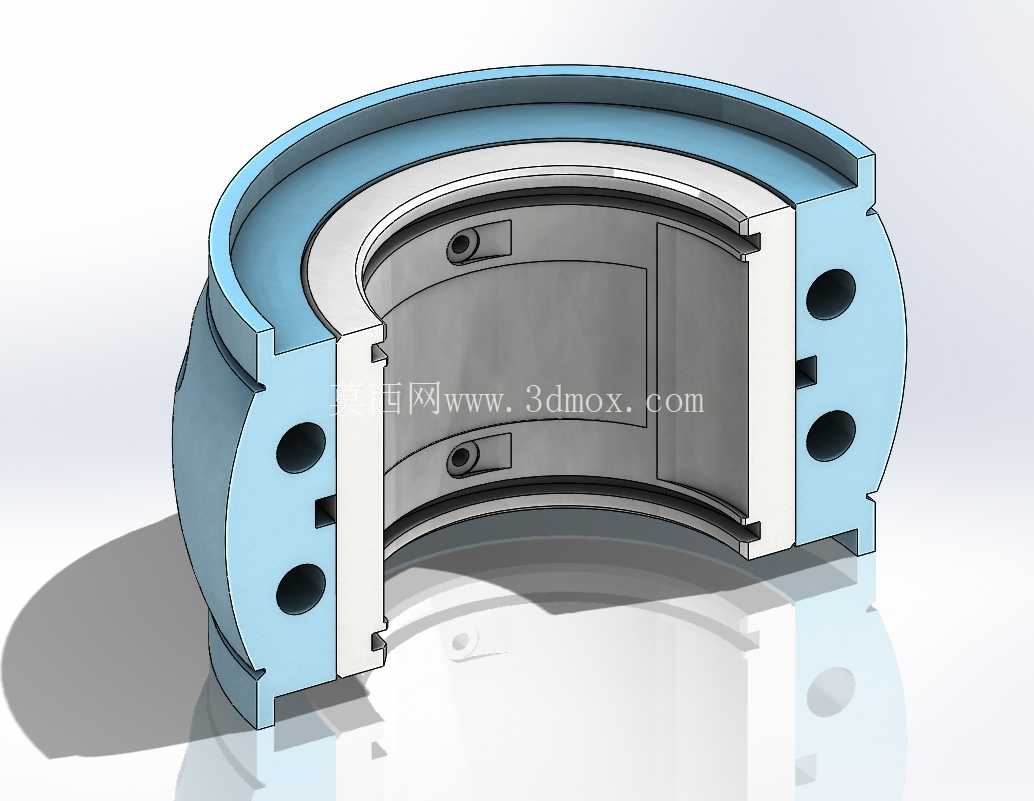

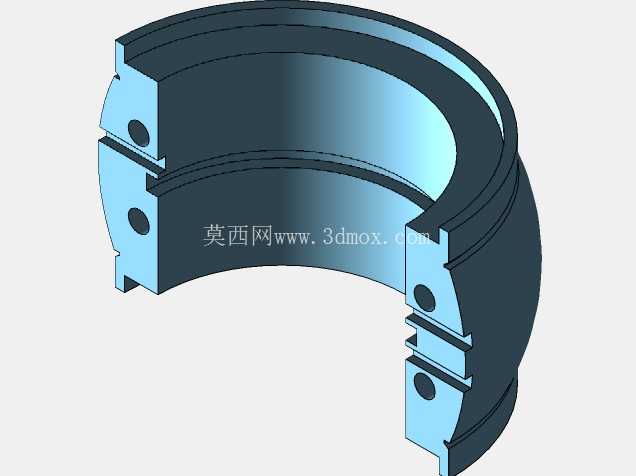

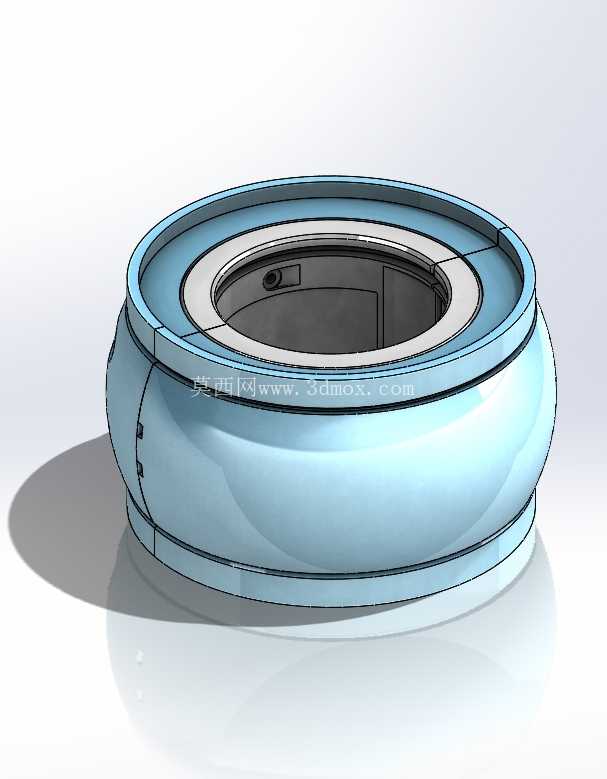

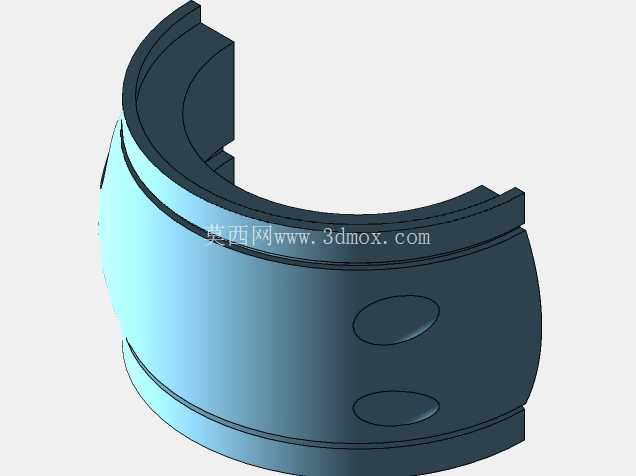

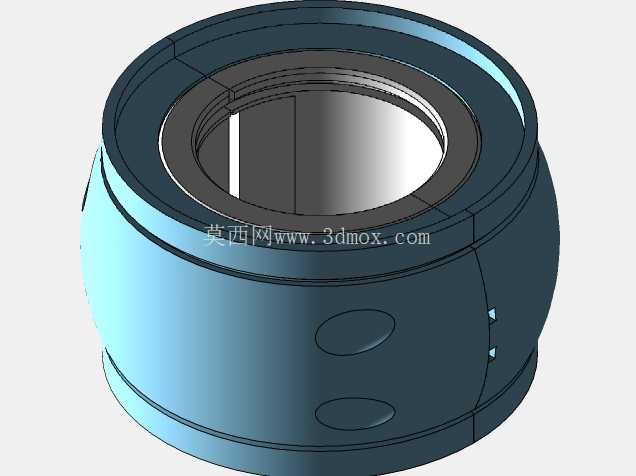

　　这款剖分式巴氏合金滑动轴承，主要应用在重载低速的工业传动场景中，比如矿山破碎设备的主轴支撑、大型水轮发电机组的径向承载部位、重型减速机的输出轴支承位，这类场景普遍存在冲击载荷大、运行转速偏低、轴系径向负载持续偏高的特点，普通滚动轴承很难满足长期稳定运行的寿命要求，而巴氏合金材质的轴瓦具备优异的嵌藏性、顺应性以及抗咬合性能，能在润滑条件短暂波动时避免轴颈与轴瓦发生干摩擦拉伤。从结构设计逻辑来看，采用水平剖分的对开式结构，上下两半轴承座通过侧边的螺栓孔完成锁紧固定，这种设计最大的优势是安装维护时不需要拆卸轴端的联轴器、齿轮等传动部件，只需要拆开上半轴承座即可完成轴瓦的检修与更换，大幅降低重型设备的运维停机时间。

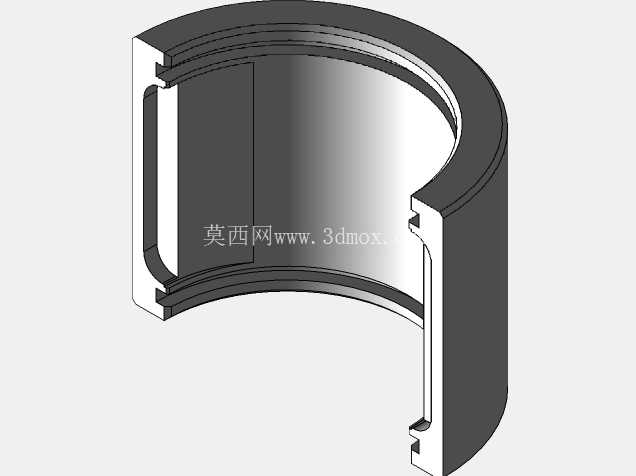

　　轴承本体的安装边界需要匹配设备轴承座的镗孔尺寸，两侧法兰端面上的定位孔用于完成轴承的周向固定，避免运行过程中轴承外圈随轴发生跟转，轴瓦表面的油槽布局需要顺着轴的旋转方向开设，保证润滑油能在轴颈转动时顺利带入承载区形成稳定的动压油膜。设计过程中需要严格控制巴氏合金层的厚度，合金层过厚会降低轴瓦的疲劳强度，在长期交变载荷下容易出现合金层剥落，过薄则会失去巴氏合金材质本身的嵌藏磨粒、补偿轴系微小对中偏差的优势，通常合金层厚度会根据轴承的直径尺寸控制在1-3mm区间，且合金层与钢制瓦背的结合面需要做可靠的贴合处理，避免运行中出现合金层脱壳的问题。

　　轴承两端的止推边结构可以承受一定的轴向载荷，限制轴系运行过程中的轴向窜动量，不需要额外配置独立的止推轴承就能满足多数常规工况的轴向定位需求。在建模过程中，需要重点还原轴瓦与轴承座的配合公差，剖分面的定位止口要保证上下半轴承合装后的同轴度，侧边的锁紧螺栓孔位置需要与安装基座的孔位完全匹配，避免现场安装时出现孔位错位无法装配的问题。轴瓦表面的油孔位置需要对准轴承座上的注油通道，保证润滑脂或者润滑油能顺利输送到轴颈与轴瓦的接触面上，油槽的边缘需要做倒钝处理，避免尖锐边缘刮削轴颈表面的油膜。

　　这类轴承在实际选型时，需要核算轴系的径向比压，确认巴氏合金层的承载能力满足工况要求，同时要根据运行转速计算最小油膜厚度，保证轴颈与轴瓦之间处于完全液体摩擦状态，避免出现边界摩擦导致的轴瓦烧损问题。不同于整体式滑动轴承，剖分式结构的互换性更好，当轴瓦出现磨损超差时，只需要更换轴瓦部件即可，不需要整体更换轴承座，能有效降低设备的备件成本。建模时还需要考虑轴承的密封结构安装空间，两端预留的密封槽位可以安装毡圈或者骨架油封，避免轴承内部的润滑油泄漏，同时阻挡外部环境中的粉尘、碎屑进入轴承摩擦副，延长轴承的实际使用寿命。
