带定位标识四孔凸面管道连接法兰

　　在工业管路系统的搭建环节，法兰是实现管段、阀件、设备接口之间可拆卸刚性连接的核心承压部件，这款定制化凸面法兰的设计，主要针对中小口径低压流体输送场景的安装需求，适配给排水、小型液压回路、普通化工介质输送等常规工况的连接要求。从结构设计逻辑来看，这款法兰采用凸面密封面形式，相比平焊法兰的全平面结构，凸起的密封台能够在螺栓预紧力作用下，让密封垫片获得更集中的压应力，有效降低垫片因压合不均出现的渗漏风险，密封面的台肩高度经过匹配计算，既不会因过高导致垫片压溃失效，也不会因高度不足无法限制垫片的径向滑移，适配常用的橡胶石棉垫、丁腈橡胶垫等非金属密封垫片的压缩量要求。

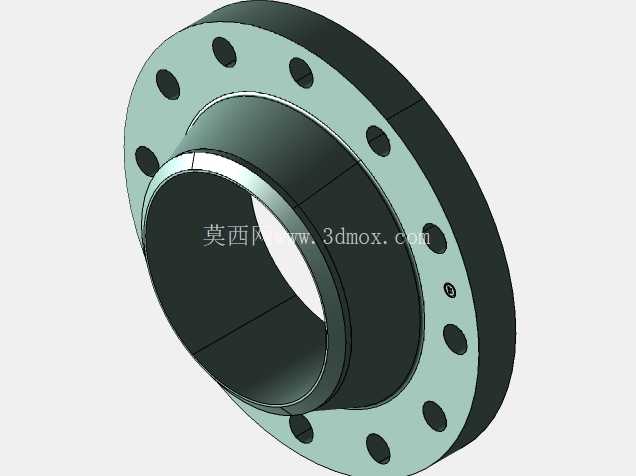

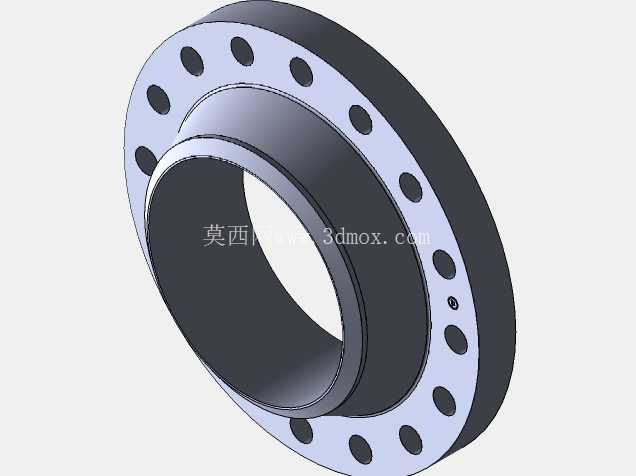

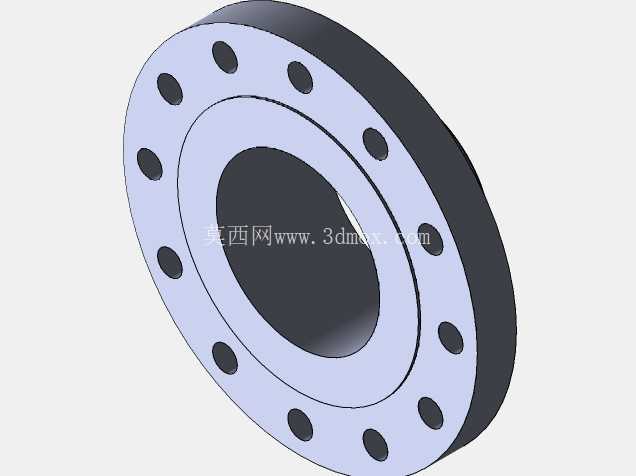

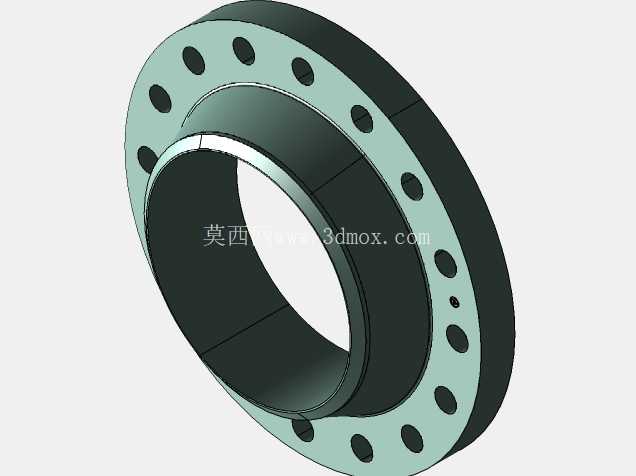

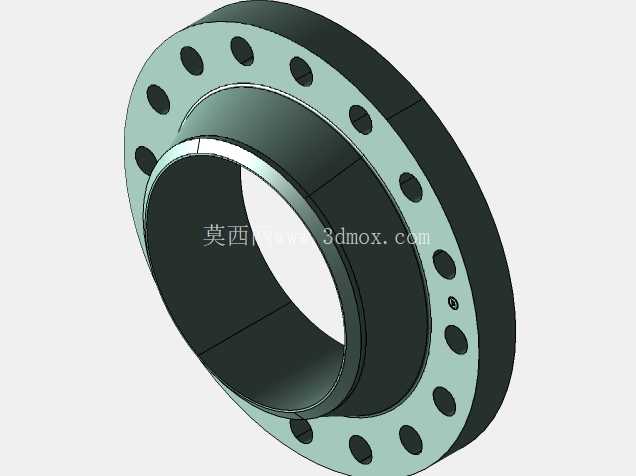

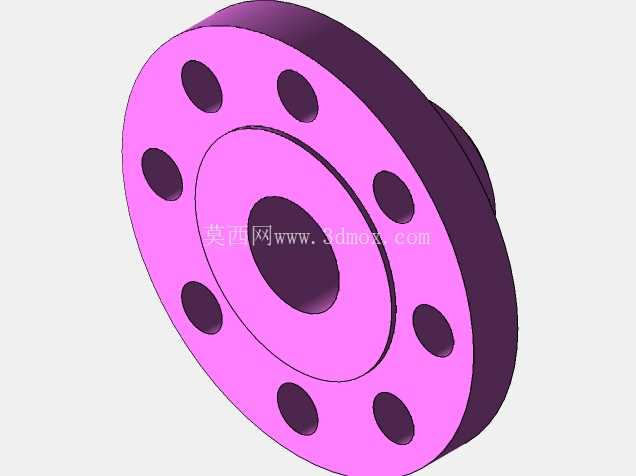

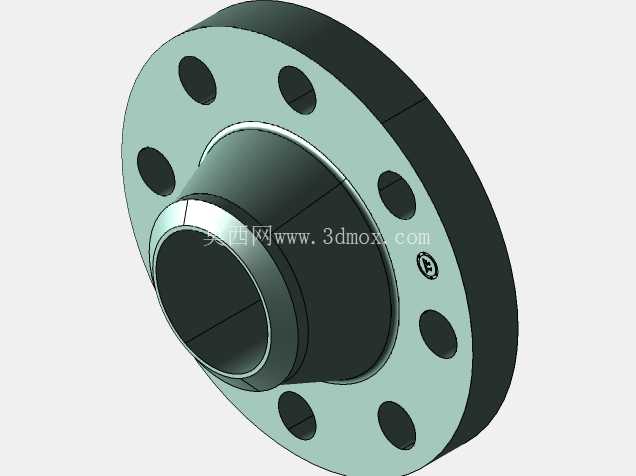

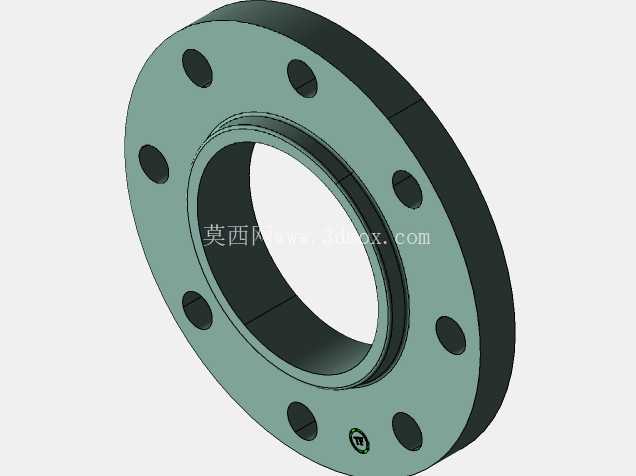

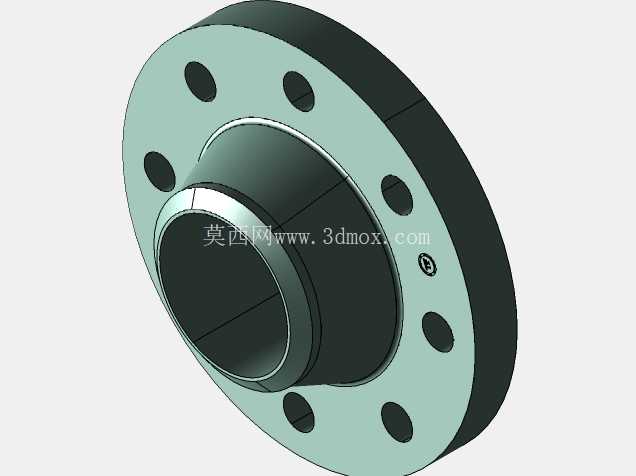

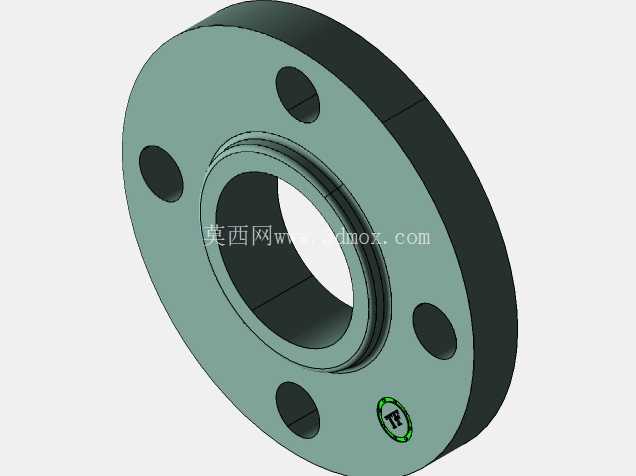

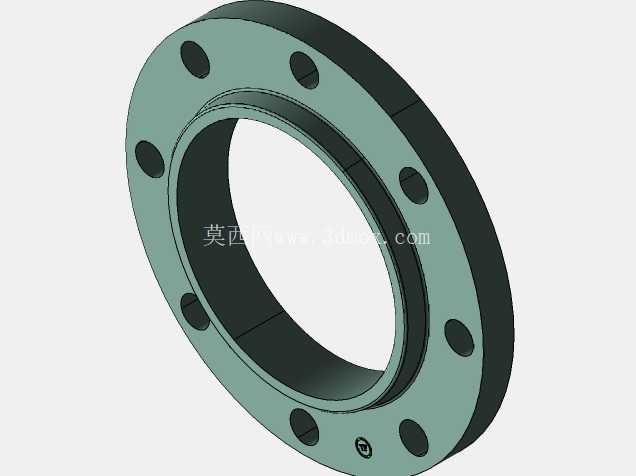

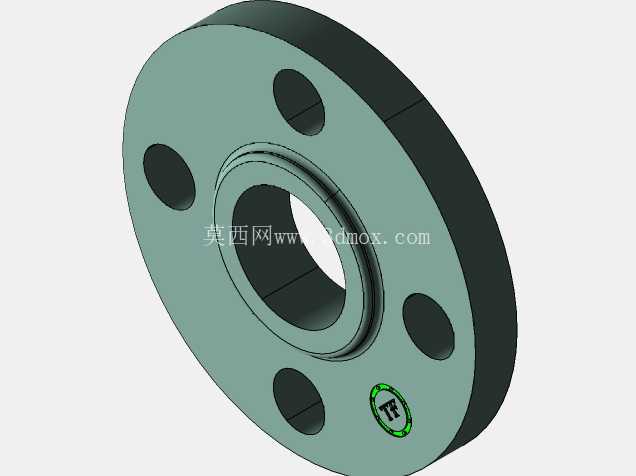

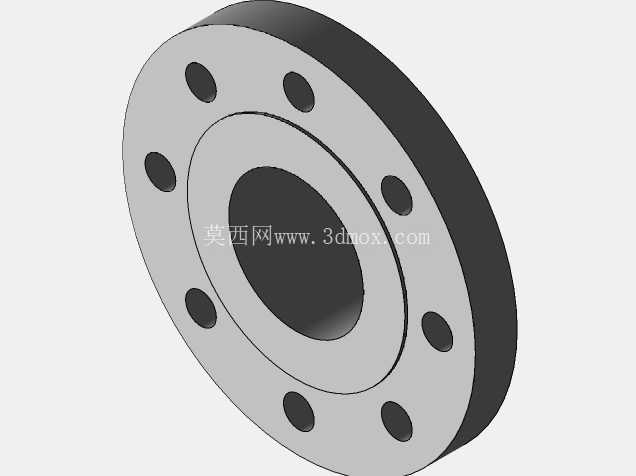

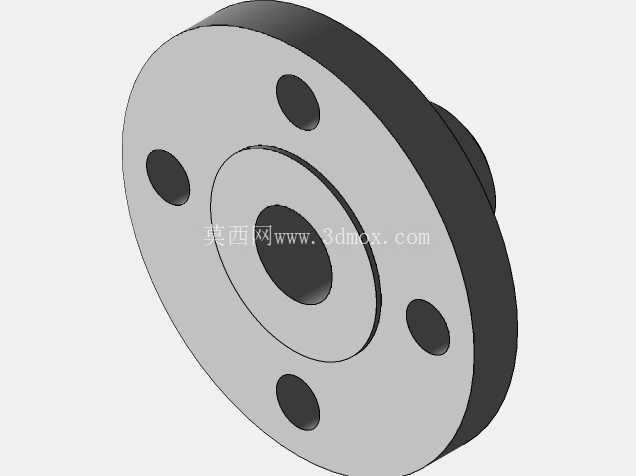

　　法兰本体的盘体上均匀分布4个螺栓通孔，孔位采用圆周等角度排布，相邻孔位的中心夹角为90度，这种四孔布局在DN15到DN50的中小口径法兰中应用广泛，安装时对位难度低，现场施工时无需复杂的角度校准，只要对齐相邻两个孔位即可完成整体定位，适合现场安装空间受限、无法进行多角度调整的管路布设场景，比如设备内部的紧凑管路排布、靠墙布设的工艺管线等场景，四孔结构的安装容错率明显高于多孔布局的大口径法兰。

　　法兰中心的通孔为介质流通通道，通道内径与对接管道的内径保持一致，避免通径突变造成的介质流阻增大、局部紊流等问题，通孔内侧靠近密封面的位置加工有内凹的定位止口，安装时可以直接套入对接管道的端部，实现法兰与管道的径向定位，焊接时无需额外找正，能够有效控制法兰端面与管道轴线的垂直度误差，避免后续对接时出现密封面偏斜、螺栓受力不均的问题。盘体边缘的厚度经过承压校核，在1.6MPa的公称压力下，盘体不会因螺栓预紧力和介质内压出现翘曲变形，螺栓孔的孔径比适配螺栓的公称直径大1mm，预留了足够的安装调整间隙，能够抵消管道焊接时产生的少量位置偏差，降低现场配装的修配工作量。

　　盘体表面加工的专属标识位，主要用于现场安装时的管路属性标注，可通过打标、蚀刻等方式标注管路编号、介质流向、压力等级等信息，避免后期管路运维时出现介质误接、阀门误操作的问题，标识位置设置在两个螺栓孔之间的盘体实体区域，不会破坏密封面结构，也不会影响螺栓的安装空间。从安装边界来看，这款法兰的盘体外径控制在适配螺栓中心圆直径的1.5倍左右，安装时所需的周边操作空间较小，螺栓紧固时普通开口扳手即可完成操作，无需使用加长套筒或特殊工装，对接时两个法兰的密封面平行度误差控制在1度以内即可实现有效密封，对现场施工的精度要求较为友好。在实际应用中，这类法兰除了用于常规钢管的焊接连接，也可通过修改中心通孔尺寸适配PVC管、不锈钢管等不同材质的管路，密封面的凸台结构也能适配金属缠绕垫片，满足更高温度工况的密封需求，盘体的圆角过渡处理避免了尖锐边角造成的安装磕碰划伤，也减少了应力集中点，在长期承压工况下不会出现边角开裂的问题。
