液体沸腾试验用管路支撑观测装置

　　这套装置的核心应用场景集中在高校热工实验室、流体传热研发部门的小型沸腾换热试验台，主要用来承载试验段管路，同时为冷却水或其他试验液体提供稳定的流通通道，配合可视化观测窗捕捉沸腾过程中的汽泡生成、流型转变特征，避免管路因流体脉动、温度变化产生的形变偏移影响试验数据采集精度。

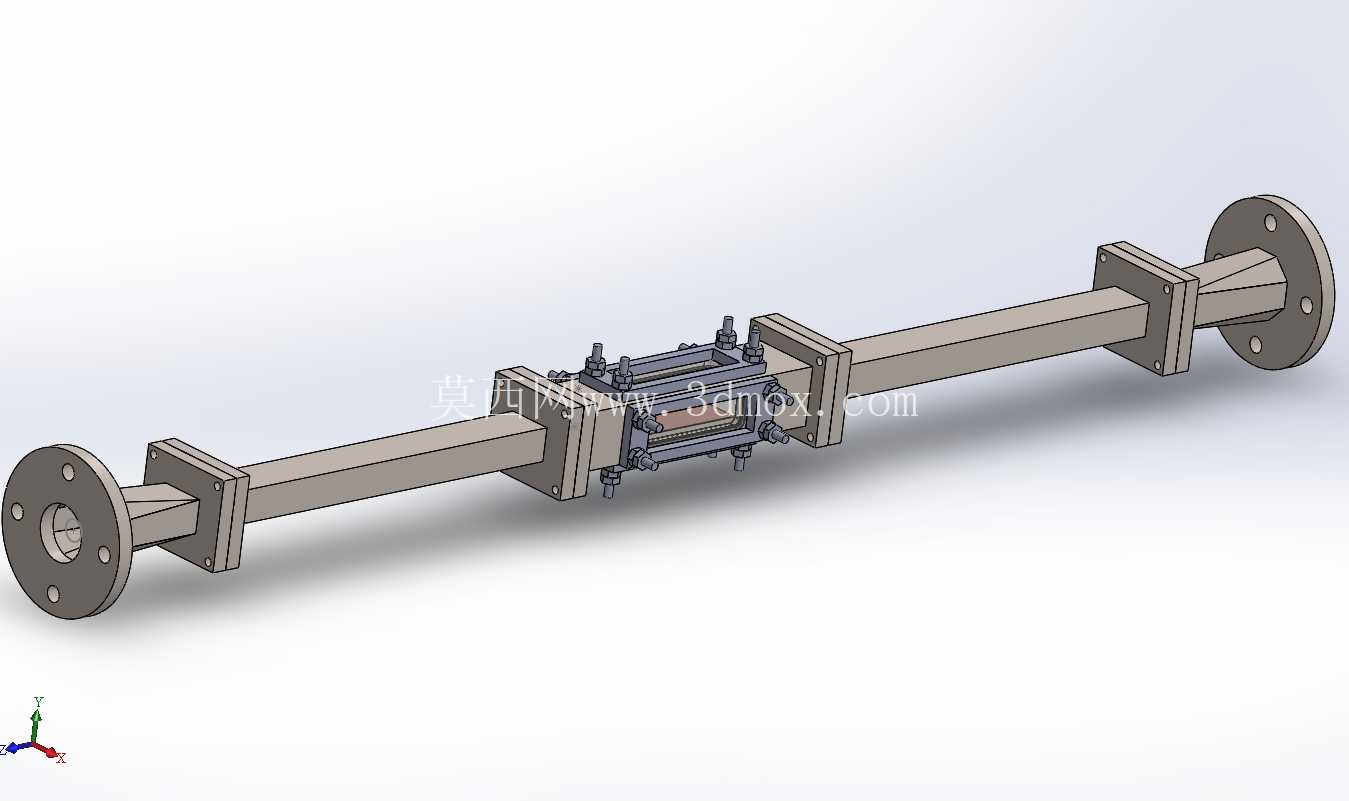

　　从实际功能来看，装置两端采用标准法兰接口，可直接对接现有试验台的供液管路与回流管路，无需额外加工转接头，适配多数常规管径的热工试验回路；中间段预留了透明观测舱的安装位，两侧的方形连接法兰可通过螺栓压紧密封垫片，既保证承压状态下无液体渗漏，又能留出足够的光学观测视野，配合高速相机可完整记录不同热流密度下的沸腾状态。中间观测舱两侧的方形支座直接与长管段焊接为一体，可通过底部的安装孔固定在试验台的T型槽工作台上，抵消流体流动时产生的振动，保证长管路的直线度，避免因管路挠度导致的流体流场分布不均。

　　设计过程中优先考虑了试验场景的拆装需求，所有连接位置均采用螺栓紧固结构，无需焊接即可完成整段装置的组装，更换不同通径的观测舱时只需拆卸中间段的连接螺栓，不用改动两端与主管路连接的法兰，大幅缩短试验准备阶段的工装调整时间。长管段的截面采用方形结构而非常规圆管，一方面是为了方便与中间观测舱的方形法兰对接，减少异形转接件的加工量，另一方面方形管的平面基准更易打表找正，安装时可快速保证整段装置的同轴度，降低管路沿程阻力对试验参数的干扰。两端的法兰采用凸面密封结构，密封面的粗糙度控制在Ra1.6以内，配合石棉橡胶垫片可承受0.6MPa以内的工作压力，满足常压下冷却水沸腾试验的承压要求。

　　安装边界方面，装置整体沿轴向的总长度适配常规1.2米宽的试验台台面，两端法兰的螺栓孔中心圆直径符合DN50法兰的标准尺寸，可直接对接同规格的管路法兰；中间观测舱的外部宽度控制在150mm以内，两侧预留的操作空间满足扳手紧固螺栓的需求，不会与试验台周边的加热模块、温度传感器支架产生干涉。底部支座的安装孔采用长圆孔设计，安装时可沿管路轴向微调位置，补偿加工过程中产生的长度误差，降低零件加工的精度要求，减少加工成本。装置整体的重心沿管路轴线分布，固定后不会产生偏载，即使在流体脉动较大的过冷沸腾试验工况下，也能保持足够的结构稳定性，不会出现管路晃动导致的观测画面模糊、传感器测量数据漂移问题。

　　在细节设计上，观测舱两侧的连接法兰上预留了温度传感器、压力传感器的安装螺纹孔，可直接拧入铠装热电偶与压力变送器，实时获取试验段入口与出口的流体参数，无需在管路上额外开孔，减少了潜在的泄漏点。长管段的壁厚经过强度校核，在满水状态下的最大挠度不超过0.2mm，不会因自重产生弯曲变形，保证流体在管内的流动状态充分发展，为沸腾换热试验提供稳定的来流条件。所有与液体接触的内壁均做了钝化处理，避免长期接触冷却水产生锈蚀污染试验介质，也防止锈渣堵塞观测舱的流道影响观测效果。
