19寸机架式多插孔电源分配单元结构设计

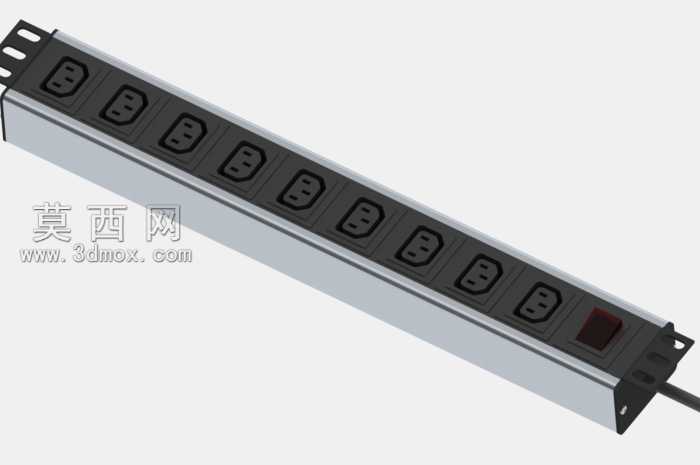

本作品为适配标准19英寸机柜安装的电源分配单元三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循工业电气配件的实际生产尺寸规范，还原产品真实装配逻辑与结构细节。建模阶段首先搭建整体装配基准，以铝合金外壳的拉伸型材为基础载体，精准绘制外壳的截面轮廓，通过拉伸特征生成主体长条结构，同时预留两端安装挂耳的装配位、内部导电组件的容纳腔、开关模块的安装开孔，外壳表面做哑光金属材质渲染，还原工业级铝合金型材的磨砂质感，边缘做微小倒角处理避免锐边，符合实际产品的安全设计要求。插孔模块部分按照标准品字电源插座的尺寸规范，逐个绘制单个插座的绝缘基座、铜接触片卡位、面板插孔轮廓，通过线性阵列特征完成8个插孔的等距排布，确保每个插孔的中心间距符合安规要求，插孔面板采用黑色阻燃PC材质渲染，表面做细微的磨砂纹理处理，插孔内部的铜件做亮面金属材质区分，清晰展现内部导电结构的布局。端部的控制开关模块单独建模，绘制船型开关的按键轮廓、安装卡扣、接线引脚，开关按键做半透明磨砂黑材质，模拟实际开关的透光指示效果，开关旁预留指示灯安装位，还原产品的通电状态指示结构。两端的安装挂耳采用折弯钣金建模方式，绘制平板轮廓后通过钣金折弯特征生成带安装孔的固定耳，挂耳上的安装孔位置严格匹配19英寸机柜的立柱孔距标准，确保模型可直接用于机柜装配的干涉校验。出线端的电源线缆做柔性建模处理，还原线缆从壳体端部引出的自然弯曲形态，线缆外皮做黑色橡胶材质渲染，表面添加细微的防滑纹理。整体建模过程严格遵循自顶向下的设计思路，先确定整体安装尺寸与功能布局，再逐个拆分零件完成细节建模，所有零件之间保留合理的装配间隙，可直接生成爆炸视图用于展示产品装配关系，渲染阶段采用工作室光照环境，突出金属外壳与黑色塑料面板的材质对比，清晰展现产品的工业设计质感与结构细节，模型可用于产品结构验证、机柜布线模拟、产品宣传展示等多个场景。
