ABBXT3N250塑壳断路器三维结构设计

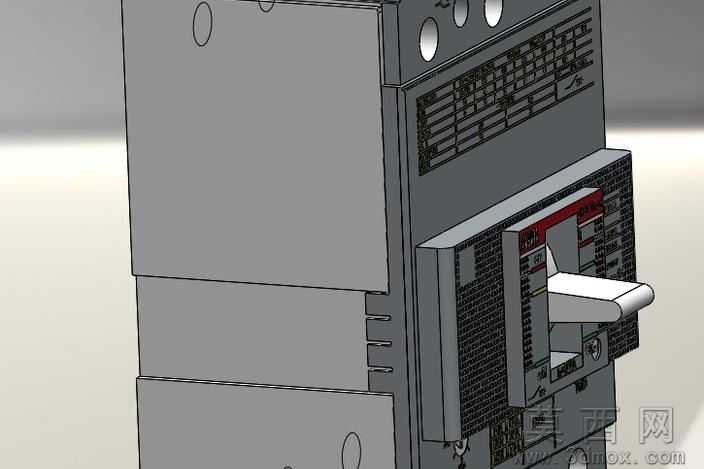

本作品为ABBXT3N250塑壳断路器的三维数字化模型，建模过程严格参照实物测绘尺寸与官方产品技术参数开展，在SolidWorks环境下完成全参数化建模流程，确保各部件尺寸精度与装配公差符合工业产品实际标准。建模阶段采用自底向上的设计思路，首先拆分断路器的核心组成模块：包含绝缘外壳基座、操作手柄机构、触头灭弧系统、脱扣保护单元、接线端子组件五大核心部分，每一个零件单独建立特征树，通过拉伸、切除、扫描、放样等基础特征结合曲面修整命令，还原零件的真实几何形态，对于外壳表面的产品标识、散热格栅、安装定位孔等细节特征，均通过精确的草图定位与特征阵列完成复刻，避免简化丢失关键结构信息。材质渲染阶段针对不同部件的物理属性赋予对应材质：绝缘外壳部分采用添加了细微磨砂质感的灰色热固性塑料材质，调整漫反射粗糙度与高光参数还原工业塑料的哑光质感；操作手柄部分采用红灰双色的阻燃工程塑料材质，手柄握持区域添加细微的防滑纹理凹凸效果；内部金属导电部件、触头结构赋予抛光金属材质，调整金属反射率与环境 occlusion 参数，体现金属构件的厚重质感；接线端子部分采用镀锌金属材质，添加轻微的做旧氧化效果提升真实感。装配阶段严格按照实物的装配逻辑添加配合约束，操作手柄与内部传动机构添加运动限位配合，可模拟手柄分合闸的摆动行程，动静触头之间保留符合电气安全要求的开距参数，外壳拼接处添加止口配合特征还原真实的装配结构。整体模型完成后通过渲染环境调整，添加柔和的工业场景光源，输出多角度展示效果，清晰呈现断路器的外部形态与内部结构布局，可用于低压配电设备的装配仿真、电气柜布局设计、产品教学演示等场景，模型结构完整无冗余特征，各部件可单独导出用于工程出图或结构分析。
