发电机系统自动转换开关面板柜体

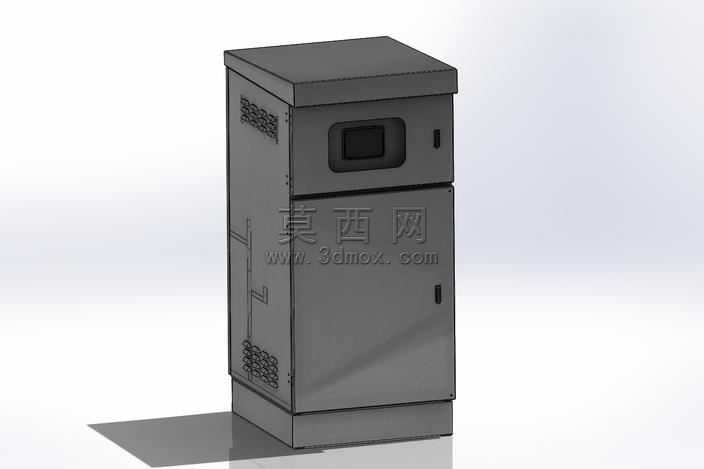

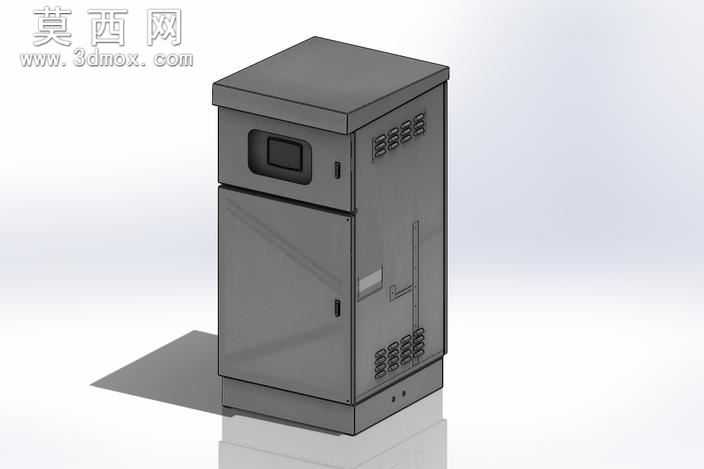

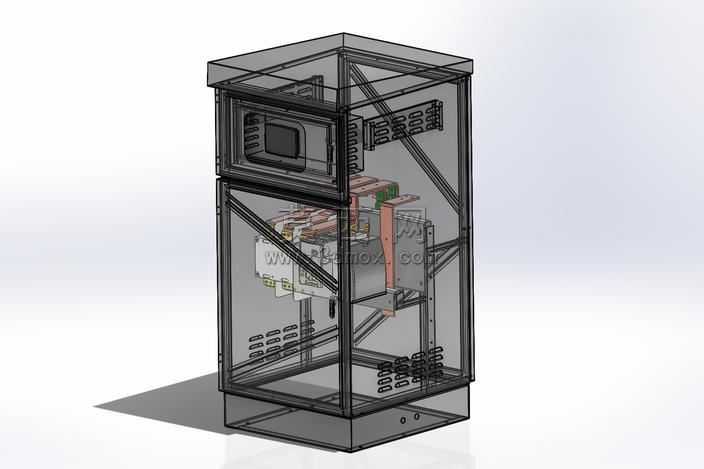

本作品为适配发电机系统的自动转换开关面板柜体三维模型，建模过程遵循工业电气柜体的实际生产设计逻辑，首先通过基准面定位搭建整体框架，以长方体基础特征为核心，通过拉伸、切除命令完成柜体主体的分层结构划分，将柜体分为上部操作显示区与下部元件安装区两个独立舱室，匹配电气设备的分区安装需求。建模过程中严格遵循钣金柜体的工艺规范，对柜体的门板折边、安装孔位、通风散热结构都做了精准还原：上部操作区预留了嵌入式显示屏的安装窗口，窗口边缘做了适配面板安装的止口结构，避免显示屏安装后出现凸起或缝隙；柜体侧面与下部舱门处设计了阵列式通风散热格栅，通过线性阵列命令完成格栅的均匀排布，既保证柜内电气元件工作时的热量散出，也兼顾了柜体外观的规整性。材质渲染阶段，为柜体主体赋予了哑光深灰色金属喷塑材质，模拟工业配电柜常用的表面处理工艺，调整材质的粗糙度参数避免过度反光，还原真实柜体的哑光质感；对柜体的门锁、操作把手等小部件赋予了哑光黑色工程塑料与金属镀铬材质，通过材质差异区分不同功能部件，提升模型的真实感。结构设计上，柜体底部设计了加高的安装底座，预留了地面固定的安装孔位，方便现场安装固定；门板与柜体主体的连接位置预留了铰链安装位，同时在门板侧边设计了门锁结构，还原真实柜体的开合与锁止功能；上部舱室的侧面预留了多组接线端子的安装位，匹配自动转换开关的接线需求。整体建模过程中对所有棱角都做了微小的圆角处理，避免钣金加工过程中的锐边风险，同时让柜体外观更符合工业产品的设计质感，模型的所有尺寸都参照实际低压配电柜的通用规格设定，可直接用于方案展示、结构验证或教学演示场景。
