立式蒸汽机垂直反向齿轮传动装置

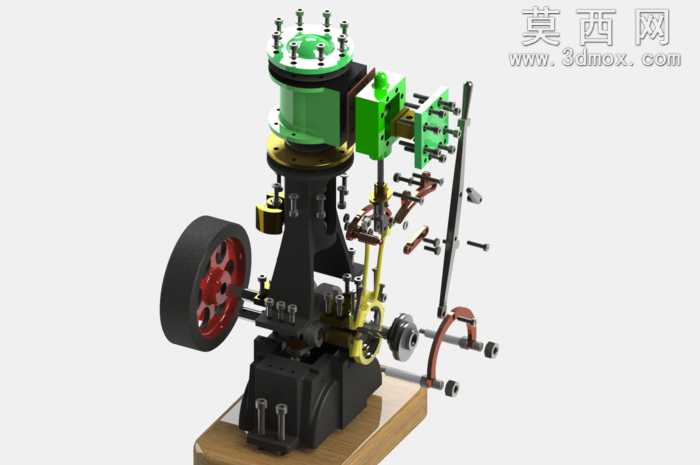

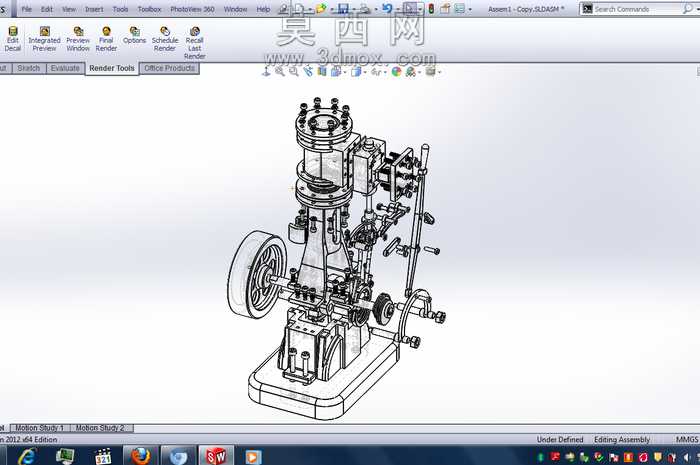

本作品为立式蒸汽机垂直反向齿轮传动结构的三维建模成果，建模过程中严格遵循机械传动设计的比例规范，对装置的每一处结构都进行了精细化还原。整体采用立式布局，底部为稳固的机座结构，上方依次布置气缸总成、传动齿轮组、飞轮组件与配气操纵机构，各部件的装配关系完全参照真实蒸汽机的传动逻辑搭建，确保结构运动逻辑符合机械原理。建模阶段对垂直反向齿轮组进行了重点刻画，精准还原了齿轮的齿形参数、啮合间隙与安装定位关系，清晰展现垂直轴系与水平轴系之间的动力换向传递路径，齿轮与传动轴、轴承位的配合尺寸都经过严谨校核，保证虚拟装配下无干涉问题。材质渲染方面，针对不同部件的实际材质属性进行了区分设置：机座与机架部分采用铸铁哑光材质，还原金属铸件的厚重质感；气缸外壁做了漆面与金属结合的质感处理，螺栓、传动轴等标准件采用镀锌亮面金属材质，飞轮部分还原了轮辐红漆、轮缘黑色橡胶包覆的真实外观，木质底座则做了木纹纹理与哑光漆面的质感表现，不同材质的光影反射、粗糙度参数都经过反复调试，让渲染效果贴近实物的视觉观感。设计思路上，重点突出垂直反向齿轮在蒸汽机动力传输中的核心作用，通过完整的整机建模，直观展现蒸汽动力从气缸活塞输出后，经过连杆机构传递至齿轮组，完成动力方向转换后最终驱动飞轮运转的全过程，各操纵杆件、配气部件与齿轮传动系统的联动关系都做了清晰的结构表达，既完整还原了老式蒸汽机的精巧机械结构，也清晰呈现了垂直反向齿轮在跨轴系动力换向、转速匹配中的功能价值，整个模型结构层次分明，部件细节丰富，可用于机械原理教学、复古动力装置结构研究等场景。
