标准机架式工业机柜钣金外壳结构设计

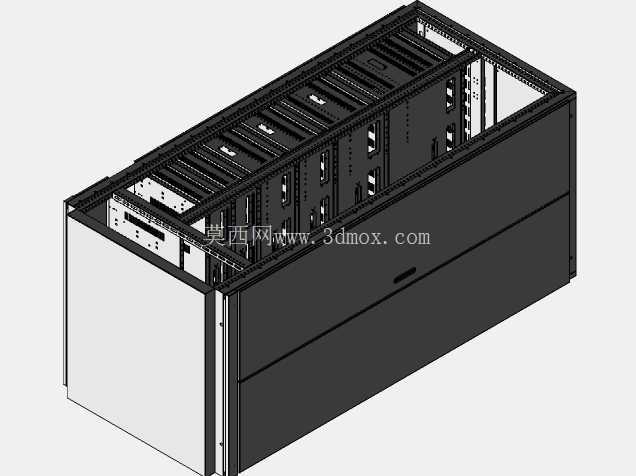

　　该结构为标准19英寸机架式工业机柜的外壳钣金组件，主要面向数据中心机房、工业自动化产线控制室、通信基站设备舱、电力配电间等场景的设备承载需求，作为各类工业控制模块、服务器单元、配电组件、通信传输设备的安装承载基体，承担设备防护、内部器件固定、布线规整、电磁屏蔽的核心作用。从结构设计逻辑来看，整体采用拼装式钣金架构，主体框架通过折弯钣金件拼接成型，兼顾结构刚性与加工装配的便利性，框架内部预留了标准U位的安装导轨固定点位，可兼容不同深度的标准机架式设备安装，侧边预留的立柱安装孔位采用等间距模数化设计，适配不同高度设备的灵活安装需求，无需额外打孔即可完成设备固定。

　　外壳的侧面板与前面板采用分体式设计，下部为整面封闭钣金门体，预留了嵌入式门锁安装位，可实现柜体的封闭防护，避免非授权人员触碰内部带电部件，上部区域预留了通风散热的格栅安装位，可根据内部设备的发热功率选配通风滤网或者强制散热风机组件，满足不同功耗设备的散热需求。柜体后部采用开放式框架设计，预留了充足的布线空间，侧边设计有扎带固定孔与理线架安装点位，可实现电源线、信号线的分层规整布设，避免线缆杂乱影响设备维护与散热。

　　从安装边界来看，该柜体宽度符合19英寸标准机架的安装规范，深度方向预留了前后设备安装的冗余空间，可适配深度在600mm以内的标准机架设备，整体高度可根据安装场景的U位需求灵活调整，底部预留了地脚固定与万向轮安装的兼容孔位，既可以通过膨胀螺栓完成地面固定安装，也可以加装脚轮实现柜体的短距离移动调整，适配不同场景的部署需求。在结构强度设计上，框架的承重立柱采用加厚折弯钣金，通过折边加强筋结构提升整体抗形变能力，静态承重可满足单柜承载数百公斤设备的使用需求，侧面板采用卡扣加螺丝的双重固定方式，既可以快速拆卸完成设备维护，也能保证柜体拼接后的整体刚性，避免运输或者安装过程中出现结构变形。

　　柜体的拼接缝隙均做了公差适配设计，装配后缝隙均匀，可满足IP20以上的防护等级要求，能够阻挡较大尺寸的异物进入柜体内部，适配室内常规工业场景的使用需求，针对电磁屏蔽需求较高的场景，还可以在拼接缝隙处加装导电泡棉，提升柜体的整体电磁屏蔽性能，避免内部设备的电磁信号外泄或者外部电磁干扰影响内部设备稳定运行。内部的安装横梁采用可前后调整的设计，可根据设备的实际接线深度调整安装位置，避免后部线缆过度弯折影响使用寿命，柜体顶部预留了进线孔与风机安装位，可实现上走线布线方式，适配数据中心下送风、上走线的常规部署架构，底部同样预留了进线孔位，可兼容下走线的机房布线场景，不同部署场景下无需额外对柜体进行开孔改造即可完成布线施工。门板位置预留了标识牌安装点位，可粘贴设备编号、回路标识等运维信息，方便后期运维人员快速识别柜体对应的设备回路，提升运维效率。整个钣金结构的折弯圆角均做了安全处理，避免装配与运维过程中尖锐边角划伤操作人员，所有外露的螺丝孔位均做了沉孔设计，装配后螺丝头不会突出面板表面，提升柜体外观的整体性同时避免剐蹭。
