适配CHAdeMO规范的EV充电连接器阻燃安装支架

　　在直流快充桩的内部结构布局中，充电接口的安装支架是直接决定接口对位精度、长期使用可靠性的核心结构件，这款适配CHAdeMO规范的EV充电连接器安装支架，正是针对直流快充场景的严苛使用要求开发的结构件。从实际装车与桩体部署的场景来看，这类支架需要同时满足户外桩体的耐候要求、大电流充电工况下的绝缘阻燃要求，以及频繁插拔带来的结构强度要求，因此在材料选型阶段就直接锁定了UL94-V0级的PBT PC共混树脂材料，这类材料除了达到最高等级的阻燃性能外，本身的绝缘电阻可以满足高压直流充电的爬电距离要求，同时耐候性可以覆盖-40℃到120℃的工作温度区间，避免户外长期暴晒、低温环境下出现材料脆化、绝缘性能下降的问题。

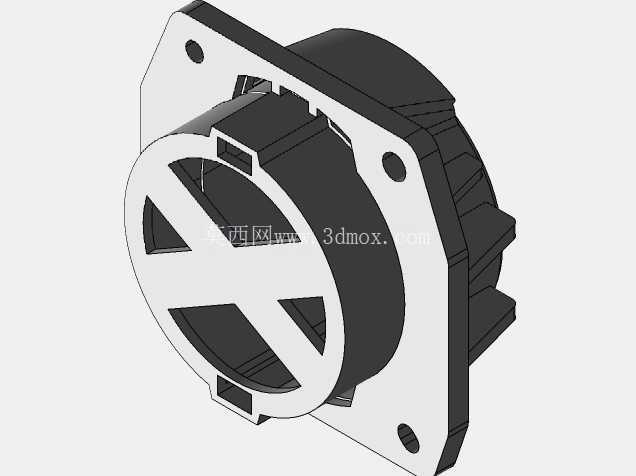

　　从结构设计的思路来看，这款支架采用了法兰盘式的安装基准面，法兰面上预留了三个均匀分布的安装孔位，安装孔的位置度公差控制在0.1mm以内，保证连接器安装后与桩体面板的对位精度，避免插拔过程中出现偏载导致的连接器针脚磨损。支架主体的腔体结构完全匹配CHAdeMO规范的充电连接器尾部轮廓，内部设置了多道定位卡槽，既可以实现连接器装配时的快速对位，也能在长期插拔受力时分散应力，避免应力集中导致的支架开裂。前端的镂空结构并非减重设计，而是对应连接器尾部的出线与散热空间，大电流直流充电过程中连接器尾部会产生一定热量，镂空结构可以形成自然对流的散热通道，避免热量在支架腔体内部积聚加速材料老化。

　　从安装边界尺寸来看，法兰盘的外轮廓尺寸适配主流直流快充桩的面板开孔尺寸，不需要对现有桩体面板进行二次改模就可以直接替换安装，支架的轴向伸出长度经过精准核算，既保证连接器尾部的接线端子有足够的操作空间，也不会因为伸出过长占用桩体内部过多的布线空间。法兰面与桩体面板接触的位置预留了密封胶圈的安装槽，装配时配合O型密封圈可以达到IP54以上的防护等级，避免户外场景下雨水、灰尘进入桩体内部引发绝缘故障。

　　在实际的结构验证过程中，这类支架需要通过上万次的插拔疲劳测试，以及高低温循环、阻燃测试、绝缘耐压测试等多项验证，PBT PC材料本身的抗蠕变性能可以保证在长期的螺栓锁紧力下不会出现应力松弛，避免安装松动导致的连接器晃动。和传统的金属支架相比，这款树脂材质的支架不需要额外做表面绝缘处理，本身的绝缘性能就可以满足高压安全要求，同时重量更轻，装配效率更高，也不会出现金属支架常见的锈蚀、导电等安全隐患。对于充电桩结构设计人员来说，这款支架的三维模型可以直接导入装配体中进行干涉检查，提前验证面板开孔、内部布线的空间合理性，减少样机试装阶段的改模次数；对于设备选型人员来说，这款支架的安装尺寸完全兼容现有CHAdeMO接口的安装标准，可以直接作为现有设备的替换备件，不需要重新调整整体结构布局。在结构细节上，支架所有的棱角位置都做了R2以上的圆角处理，避免装配过程中划伤操作人员或者损坏线缆外皮，内部的卡槽位置都设计了1°的脱模斜度，符合注塑成型的工艺要求，量产时不会出现脱模困难、缩痕等成型缺陷，有效降低量产阶段的不良率。
