12V直流微型蠕动泵结构设计

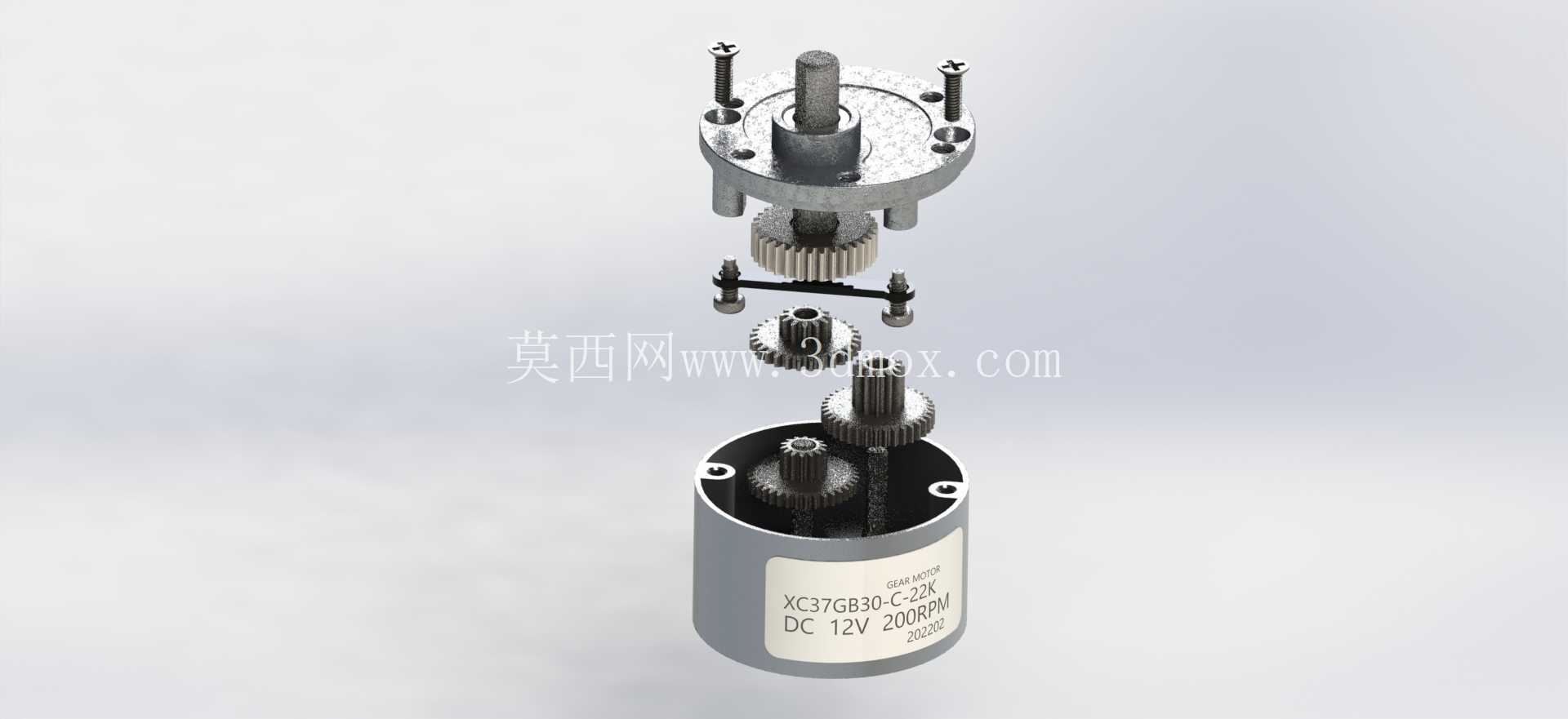

　　这款微型蠕动泵的结构设计，核心围绕小流量流体精准输送的实际工况展开，在实验室分析仪器、小型医疗设备、家用净水装置、小剂量化工试剂加注这类场景中，这类泵的应用占比极高，核心优势是输送过程中流体只接触泵管，不会和泵体内部金属、塑料构件发生交叉污染，对于有洁净度要求、腐蚀性试剂输送的场景适配性极强。从结构布局来看，驱动端采用标准直流有刷电机作为动力源，上部泵头通过支架立柱和电机端盖刚性连接，立柱采用对称四点分布，既保证泵头和电机输出轴的同轴度，也能在泵头辊轮挤压泵管产生径向负载时，抵消偏载力矩，避免长期运行出现轴系偏磨的问题。

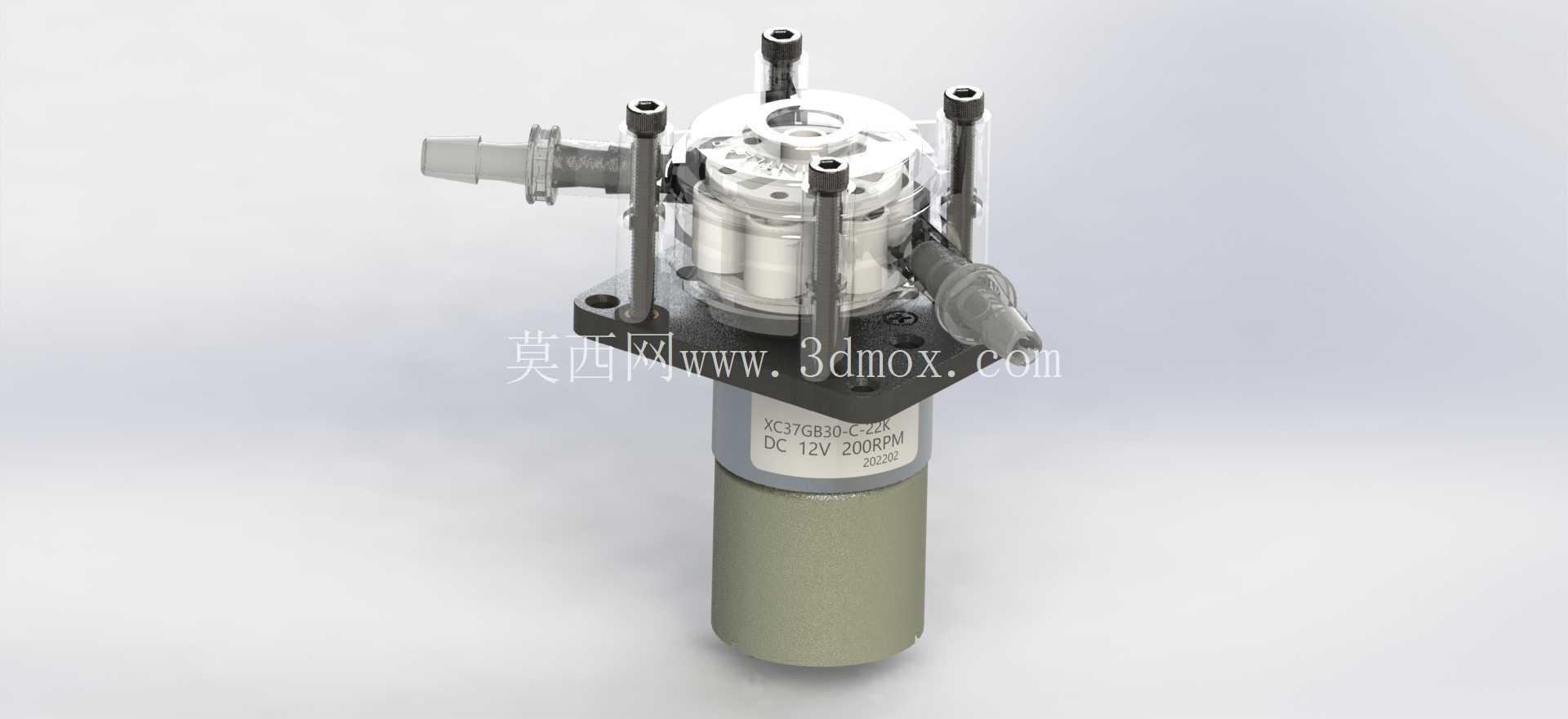

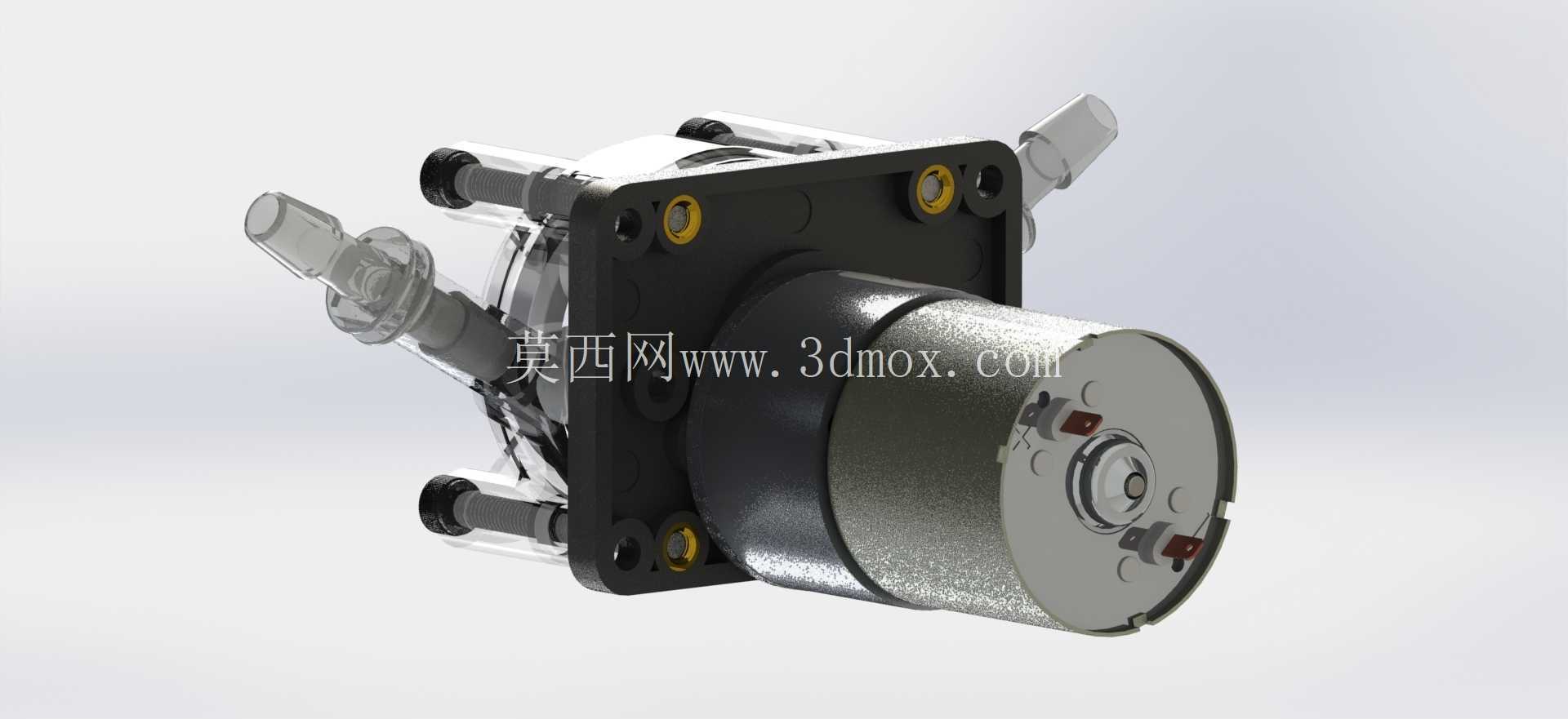

　　泵头部分采用透明上盖设计，日常运维时可以直接观察内部辊轮的运转状态、泵管的磨损情况，不需要拆解泵头就能快速判断是否需要更换耗材，这种设计在需要频繁更换泵管适配不同流体的场景下，能大幅降低运维的时间成本。尺寸边界上，不含上部泵头的驱动段高度为34毫米，包含完整泵头结构的总高度为75毫米，这种紧凑的尺寸设计，适配桌面级小型设备的内部安装空间，安装法兰采用平板式底座，预留的安装孔位可以直接和设备安装板通过螺丝锁附，不需要额外设计转接支架，降低设备集成的结构设计工作量。

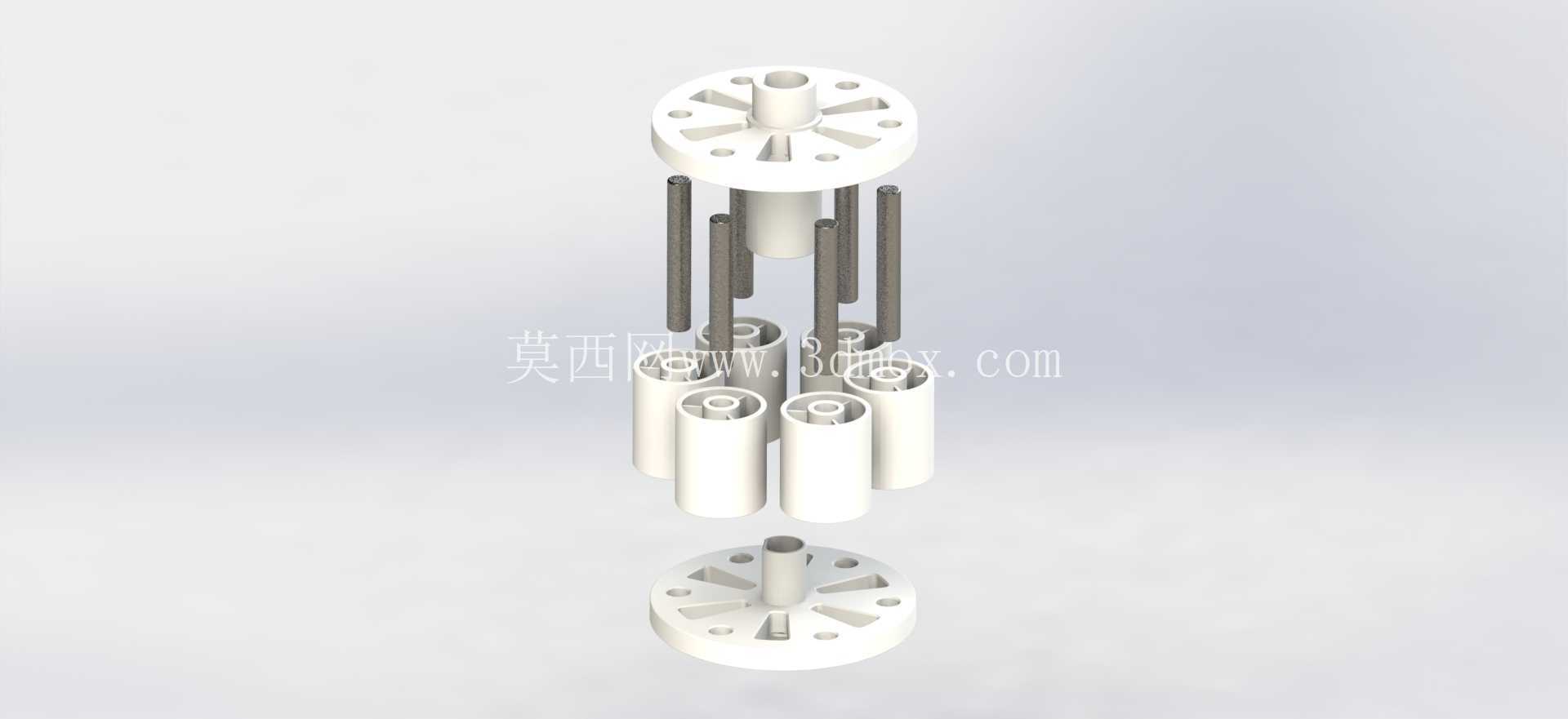

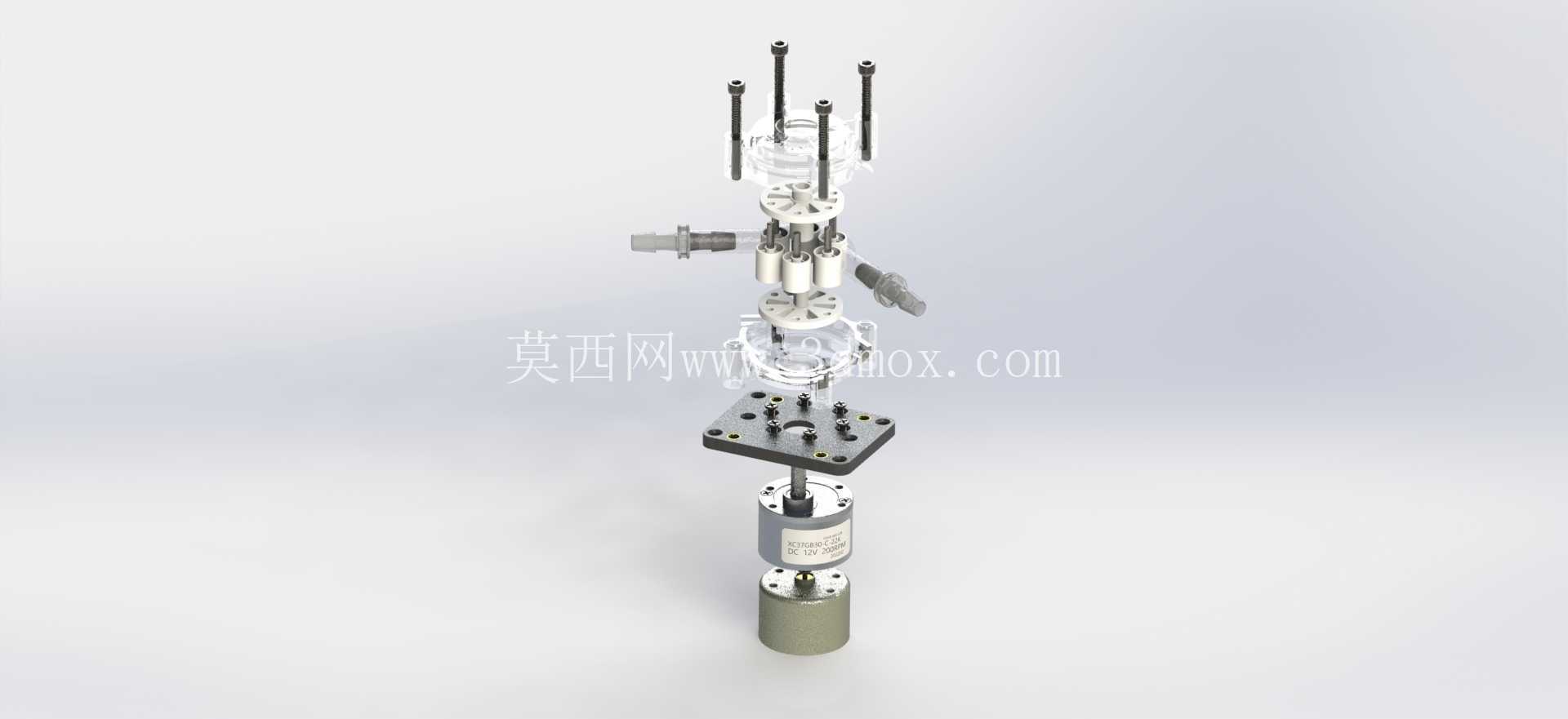

　　功能特性上，这款泵采用12V直流供电，适配绝大多数小型便携设备、桌面仪器的供电体系，不需要额外配置升压或者降压模块，辊轮结构采用多辊均布设计，运转时泵管的挤压形变更平缓，出口端的流体脉动更小，对于需要稳定流量输出的分析仪器、试剂加注场景，能有效降低脉动带来的流量误差，提升加注或者采样的精度。设计思路上，这款泵的结构做了模块化拆分，驱动电机、连接支架、泵头辊轮组件、泵管压块、进出液接头都可以单独拆解更换，当某一部件出现磨损或者损坏时，不需要整体更换泵体，只需要替换对应故障件即可，大幅降低全生命周期的使用成本。进出液接头采用宝塔式结构，适配常规的软质流体管路，安装时只需要将管路套在接头上，通过管箍锁紧即可完成密封，不需要额外做螺纹密封或者焊接，现场装配的效率很高，同时接头的通径做了优化，在小流量工况下不会出现流道阻力过大的问题，保证流体输送的顺畅性。在实际选型适配时，需要注意这款泵的安装空间预留，除了本体的安装尺寸外，需要在进出液接头侧预留至少15毫米的管路安装空间，在泵头上方预留10毫米的操作空间用于更换泵管，避免设备内部结构件和泵体发生干涉。

　　泵体的重量集中在下部驱动电机段，安装时重心靠近安装底座，设备运行时的振动更小，不需要额外配置减震结构就能满足绝大多数桌面设备的振动要求，对于便携类设备来说，这种低重心设计也能避免设备移动过程中泵体出现晃动移位的问题。辊轮和泵管的接触部分采用光滑圆弧设计，挤压泵管时不会出现局部应力集中切割泵管的问题，能有效延长泵管的使用寿命，减少耗材更换的频率，泵管压块的压紧度可以通过侧边的调节结构微调，针对不同壁厚、不同材质的泵管，可以调整压紧量来平衡密封性能和泵管磨损速度，适配不同粘度流体的输送需求。
