分层堆叠式褶带蜂巢结构箱体

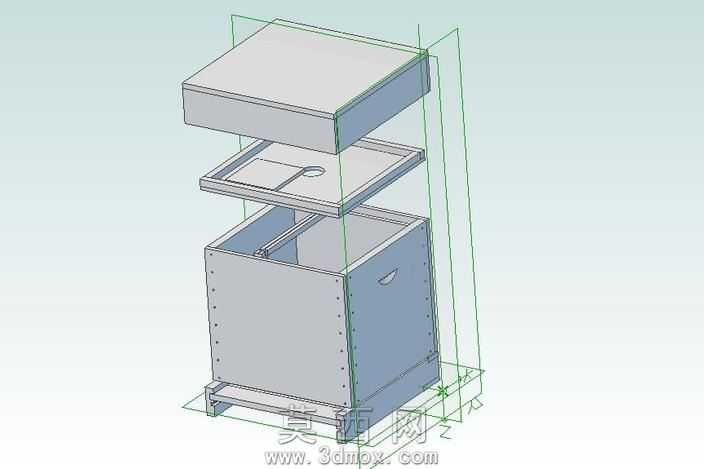

本作品为分层堆叠式箱体结构三维模型，建模过程采用自底向上的装配设计思路，先分别完成底座、下层储物腔体、中间隔层、顶部盖板四个独立零件的建模，再通过同轴配合、面重合配合完成整体装配，完整还原了产品的爆炸展示状态，清晰呈现各部件的装配关系与空间位置。模型建模阶段严格遵循钣金类零件的成型逻辑，下层腔体的侧边铆接点位、底座的支撑折边、中间隔层的开孔结构、顶部盖板的包边细节均按照实际钣金加工工艺进行特征绘制，避免了建模过程中出现不符合生产实际的几何错误。材质渲染部分，模型主体箱体赋予哑光冷轧钢板材质，还原金属钣金件的细腻磨砂质感，边缘的铆接点位做了轻微的金属高光处理，突出连接结构的细节特征；模型外围的装配参考线采用半透明草绿色材质，既保留了爆炸视图的装配引导作用，又不会遮挡主体结构的展示效果。结构设计上，该箱体采用三层堆叠的模块化结构，下层腔体为主要储物空间，侧边设置内嵌式抠手方便开合操作，中间隔层设置圆形穿线孔可实现内部走线或分层通气功能，顶部盖板为平整封闭结构可实现顶部防尘防护，各层之间通过定位边实现精准对位，装配后整体结构规整，拼接缝隙均匀。设计过程中重点参考了褶带与蜂巢的结构逻辑，在保证箱体整体结构强度的前提下，通过分层模块化设计降低了零件的加工难度，各部件均可通过常规钣金折弯、铆接工艺完成加工，无需复杂的异形模具，兼顾了结构实用性与生产经济性，模型的爆炸视图展示方式也清晰呈现了产品的装配逻辑，可直接用于产品结构展示、装配工艺指导等场景。
