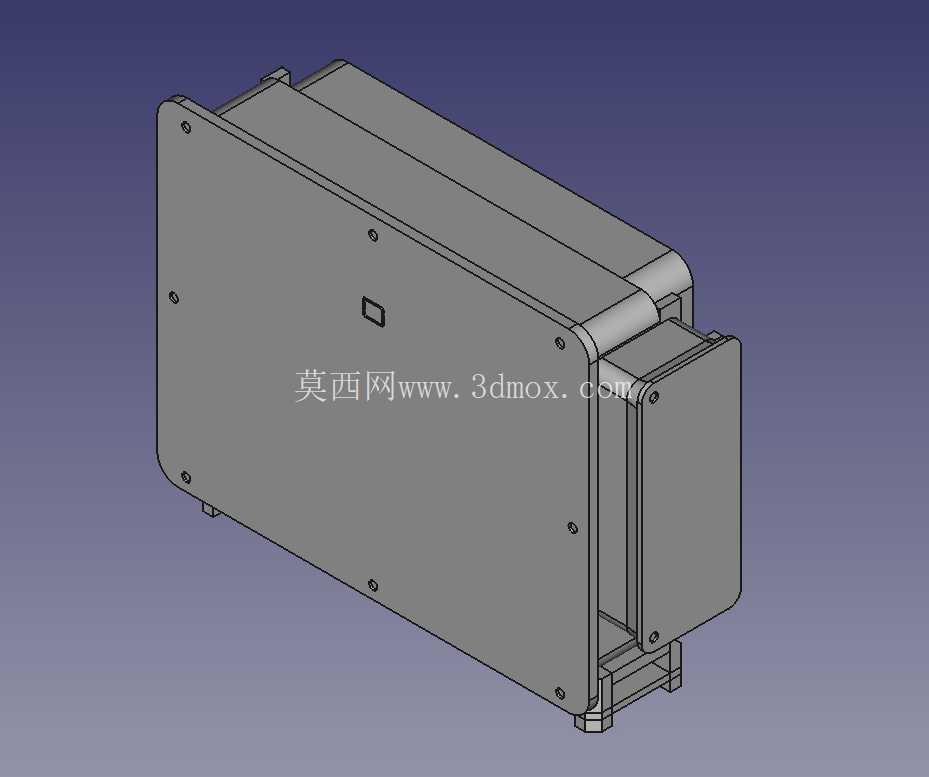

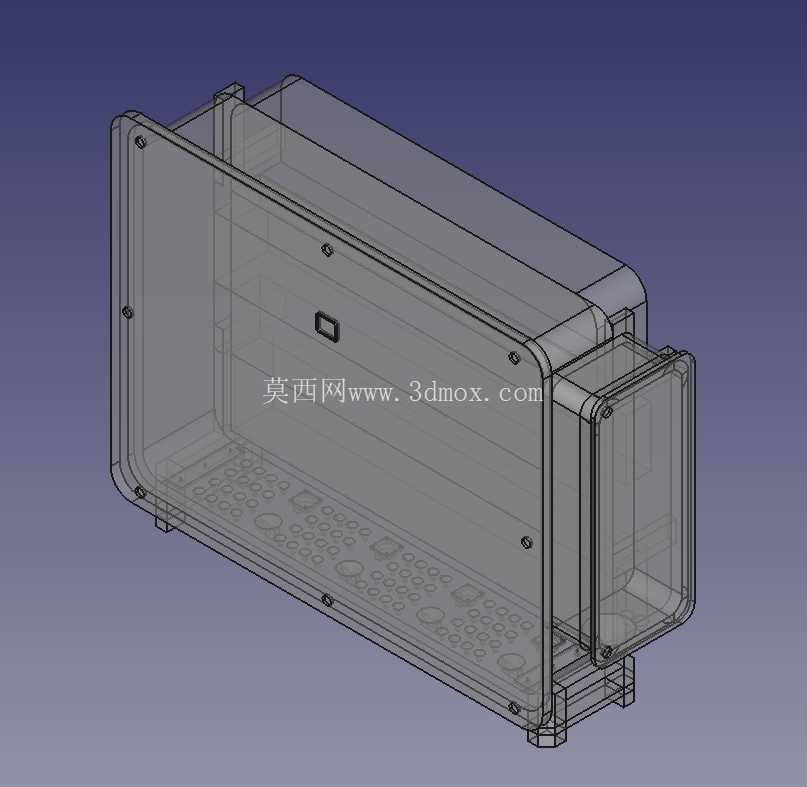

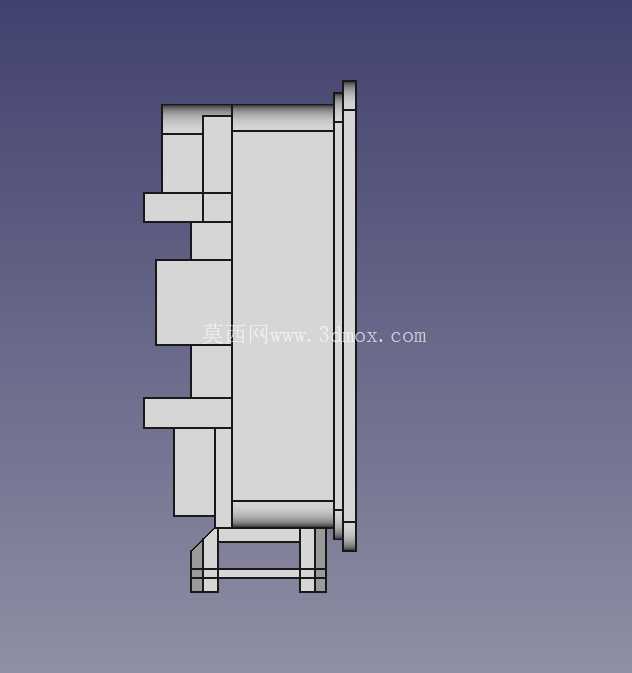

阳光电源SG350HX光伏并网逆变器结构

　　分布式光伏电站的现场安装环节，逆变器的结构适配性直接决定了现场施工效率与后期运维的便捷性，这款适配SG285、SG320、SG333、SG350HX系列的组串式逆变器结构，核心围绕光伏场景的户外使用需求做设计落地。从实际应用场景来看，这类设备主要挂载于光伏阵列附近的支架、墙面或者预制水泥基础上，直接承接组串输出的直流电能，完成MPPT追踪、直流转交流的电能变换后，汇入低压并网侧，部分同系列机型也可适配户用分布式、工商业厂房屋顶、山地光伏等不同场景的安装需求。

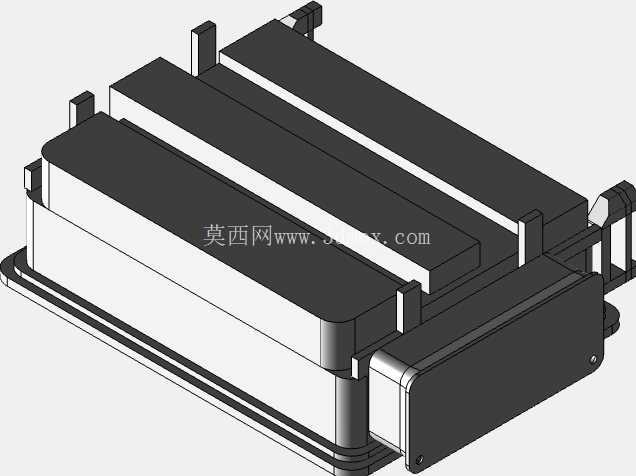

　　从结构设计思路上，整机采用分体式舱室布局，主舱体为全密封的电力电子变换腔，侧边突出的独立舱室为交直流接线腔，这种分区设计首先解决了户外设备的防护问题，主舱体的密封等级可以满足IP65以上的户外使用要求，接线操作时无需打开主功率舱，避免现场接线过程中灰尘、潮气侵入核心功率器件区域，降低后期器件失效概率。主舱体的外壳采用冷轧钢板折弯焊接成型，外表面做户外粉末喷涂处理，所有拼接缝处都设计有嵌入式密封胶条的安装槽，舱体固定螺丝全部采用304不锈钢材质，避免户外长期使用出现锈蚀问题。

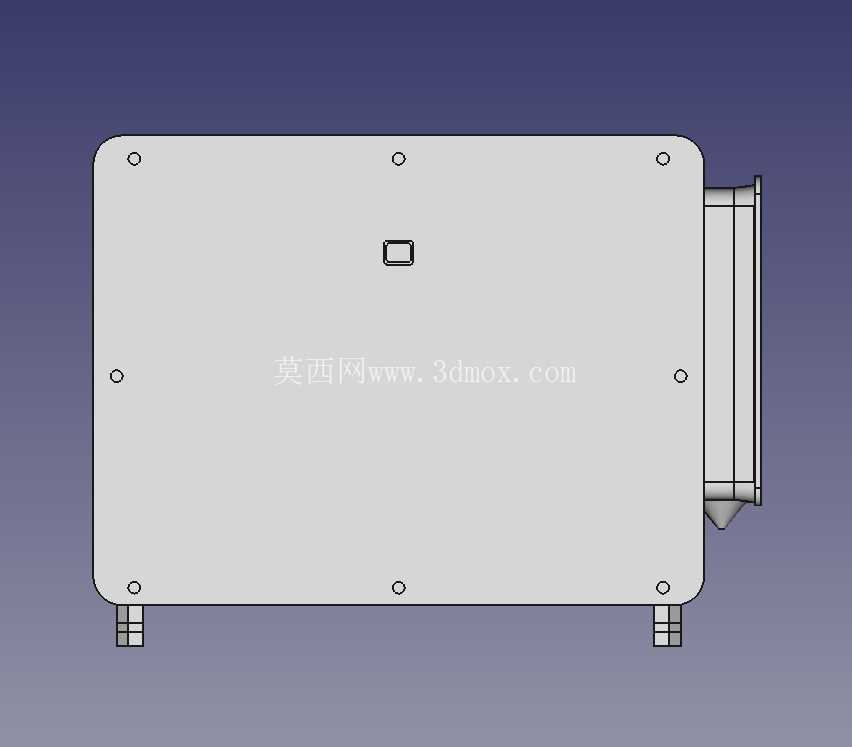

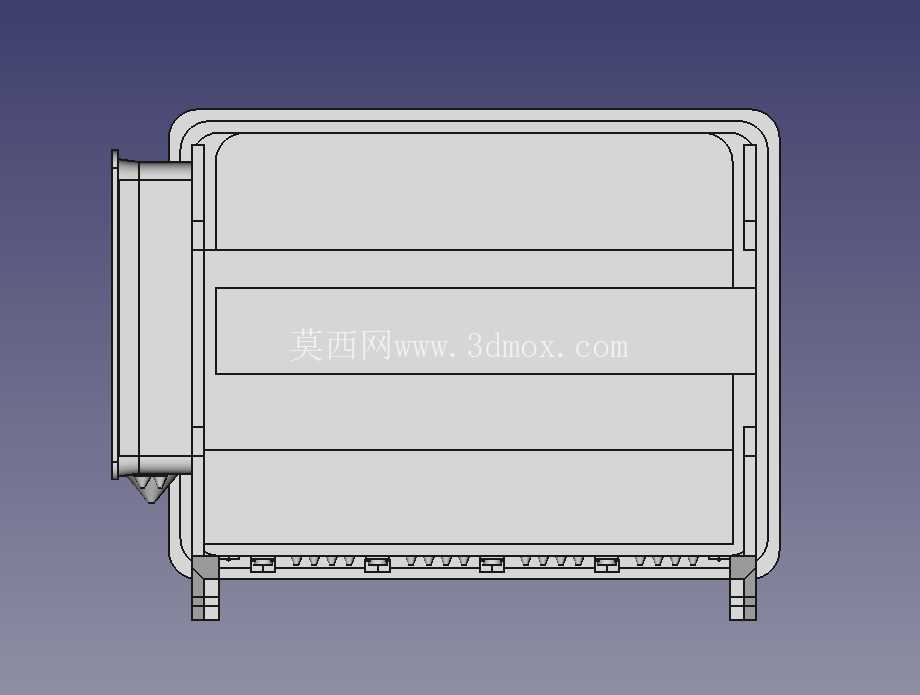

　　外形尺寸上，整机采用薄型壁挂式设计，厚度方向控制在200mm以内，宽度方向约600mm，高度方向约450mm，这种尺寸比例可以适配标准C型钢光伏支架的安装孔距，背部预留的四个挂装孔位，孔位间距匹配行业通用的壁挂支架规格，现场安装时无需额外打孔改制支架，单人即可完成挂装作业。底部预留的支撑脚结构，除了壁挂安装外，也可以配合落地支架做地面安装，支撑脚的高度预留了15mm的间隙，避免雨季地面积水浸泡舱体底部，同时也给底部进出线的防水接头预留了操作空间。

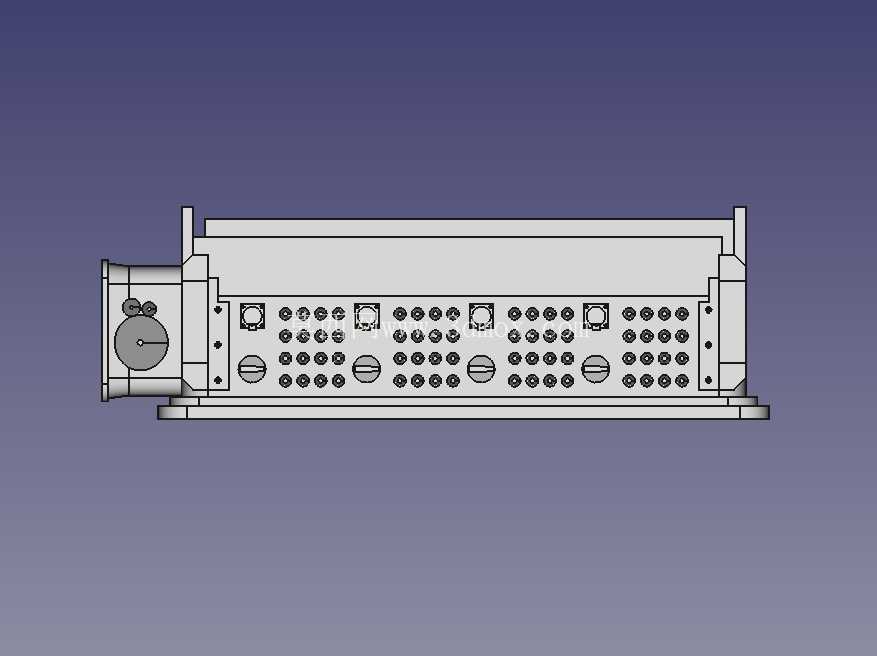

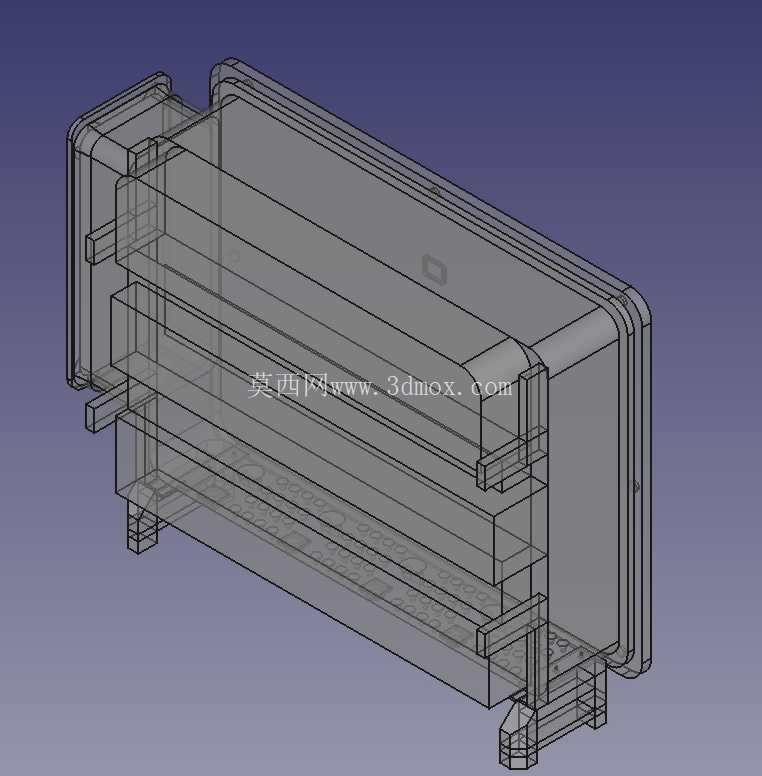

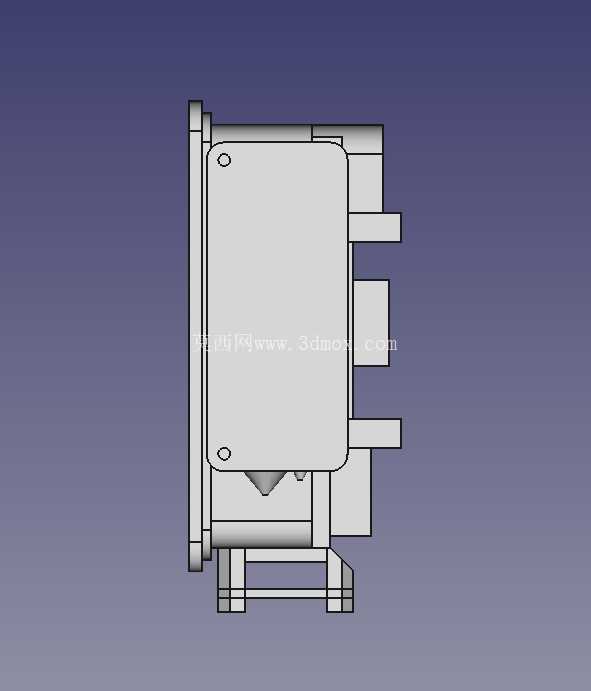

　　功能特性层面，主舱体正面预留的小尺寸观察窗，对应内部状态指示灯的位置，运维人员无需打开舱门即可直观查看设备运行状态，指示灯区域做了遮光凸台设计，避免正午强光下无法辨识指示灯状态。接线腔的舱门采用快开式螺丝固定，无需完全卸下螺丝即可打开舱门，舱门内部预留了接线端子排的安装位、防雷模块的安装槽，交直流进出线孔全部布置在接线腔底部，每个进出线孔都配套防水格兰头的安装螺纹，现场接线时可以根据线缆外径选配对应规格的格兰头，保证接线后的防护等级。舱体侧面设计的散热筋结构，并非装饰性结构，而是和内部功率器件的散热基板直接连通，自然散热的结构设计取消了散热风扇，既降低了设备自身的功耗，也避免了风扇进灰带来的维护需求，散热筋的间距设置为12mm，既保证散热面积，也避免户外扬尘堆积在筋片间隙影响散热效果。

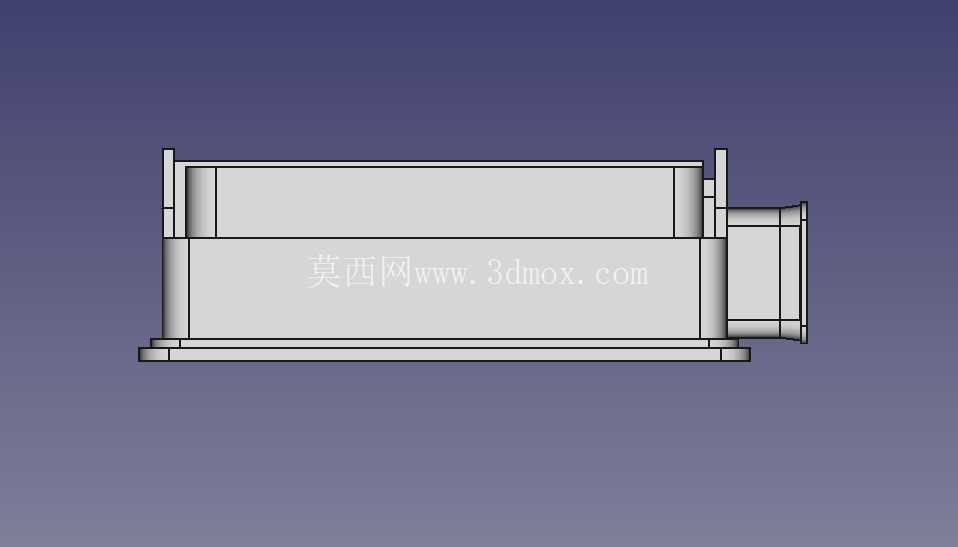

　　安装边界方面，设备挂装后要求背部与安装面预留不小于10mm的通风间隙，保证背部散热空气流通，左右两侧需要预留不小于200mm的操作空间，方便后期打开接线腔进行线缆维护，下方需要预留不小于300mm的空间，方便线缆弯折与格兰头操作。整机的边角全部做R10的圆角处理，避免现场安装作业时边角划伤施工人员，所有外露的结构边缘都做了去毛刺处理，符合电力设备的安全设计规范。这款参考结构还原了量产机型的核心安装尺寸与舱室布局，可用于光伏电站前期布置的三维排布校验、安装支架的适配设计、运维通道的空间校核工作，结构上的安装孔位、舱门开启方向、进出线位置都和实际量产机型保持一致，能够满足前期工程设计阶段的三维建模精度需求，无需做1:1的器件级细节还原，即可支撑电站布局的碰撞检查、安装空间校验等工作。
