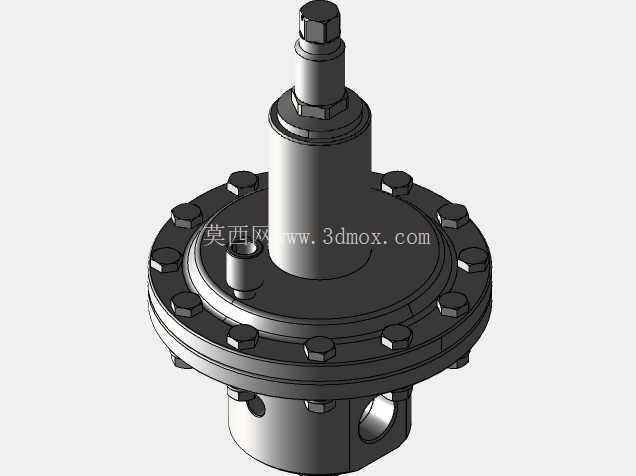

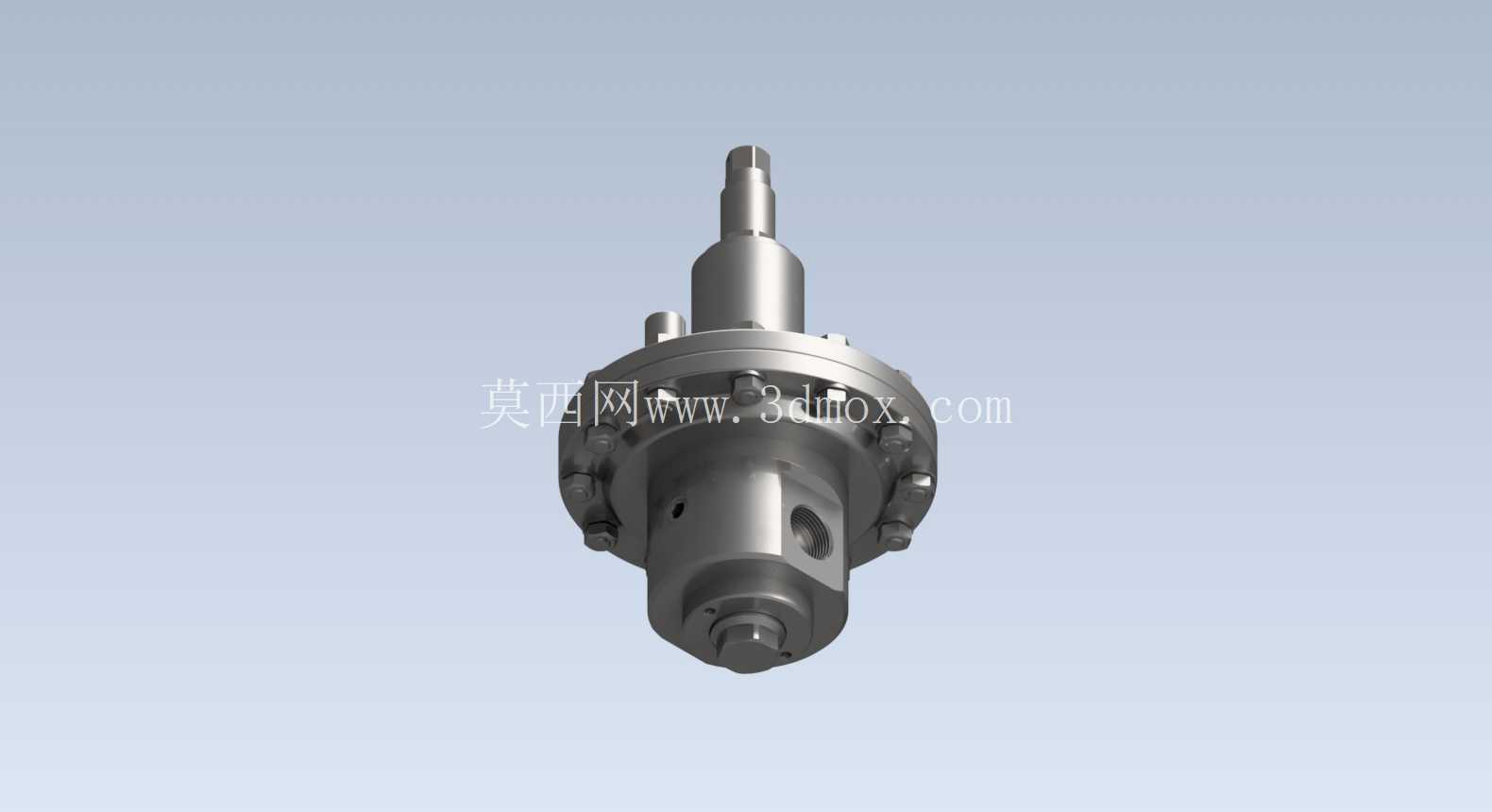

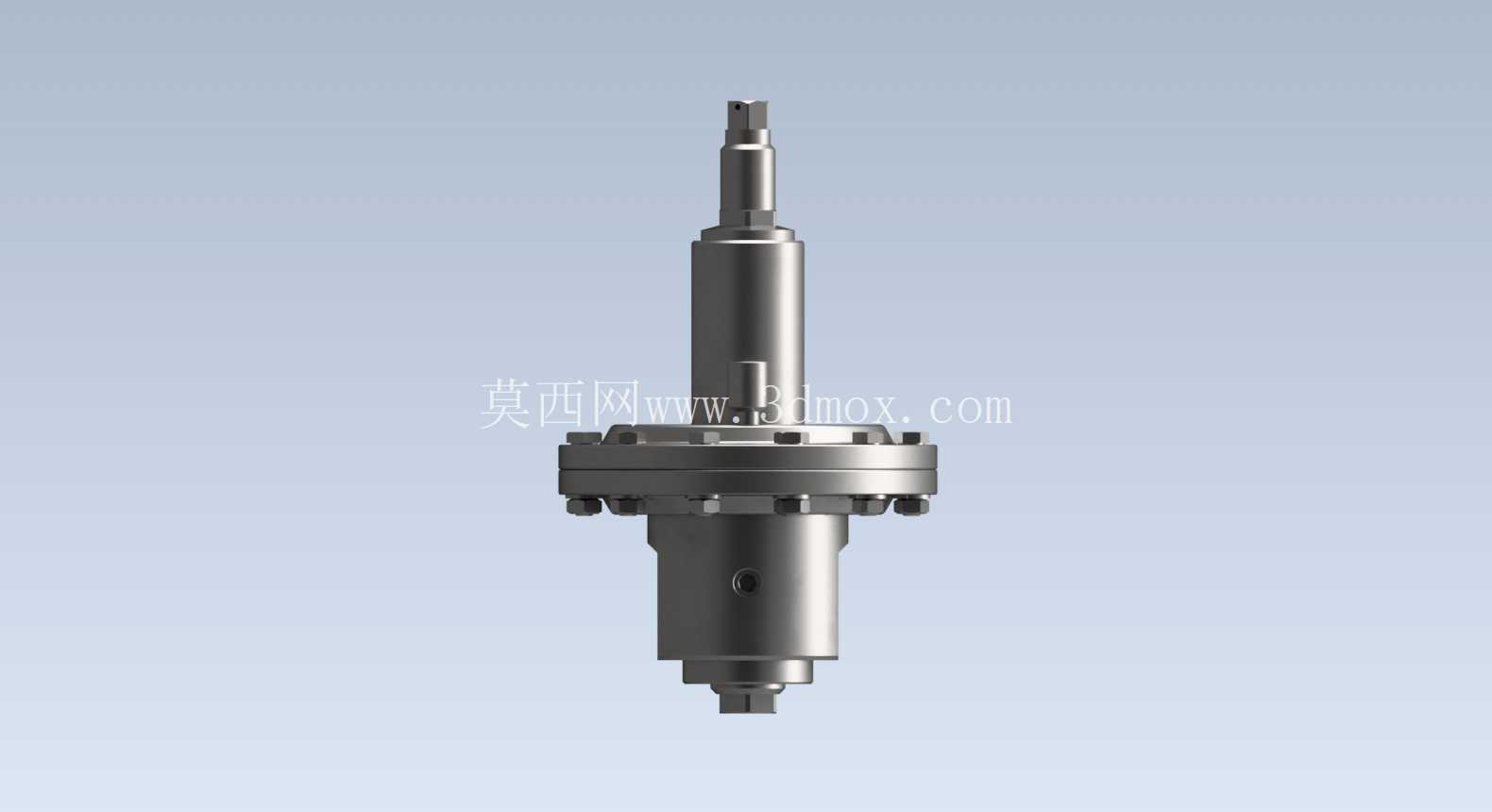

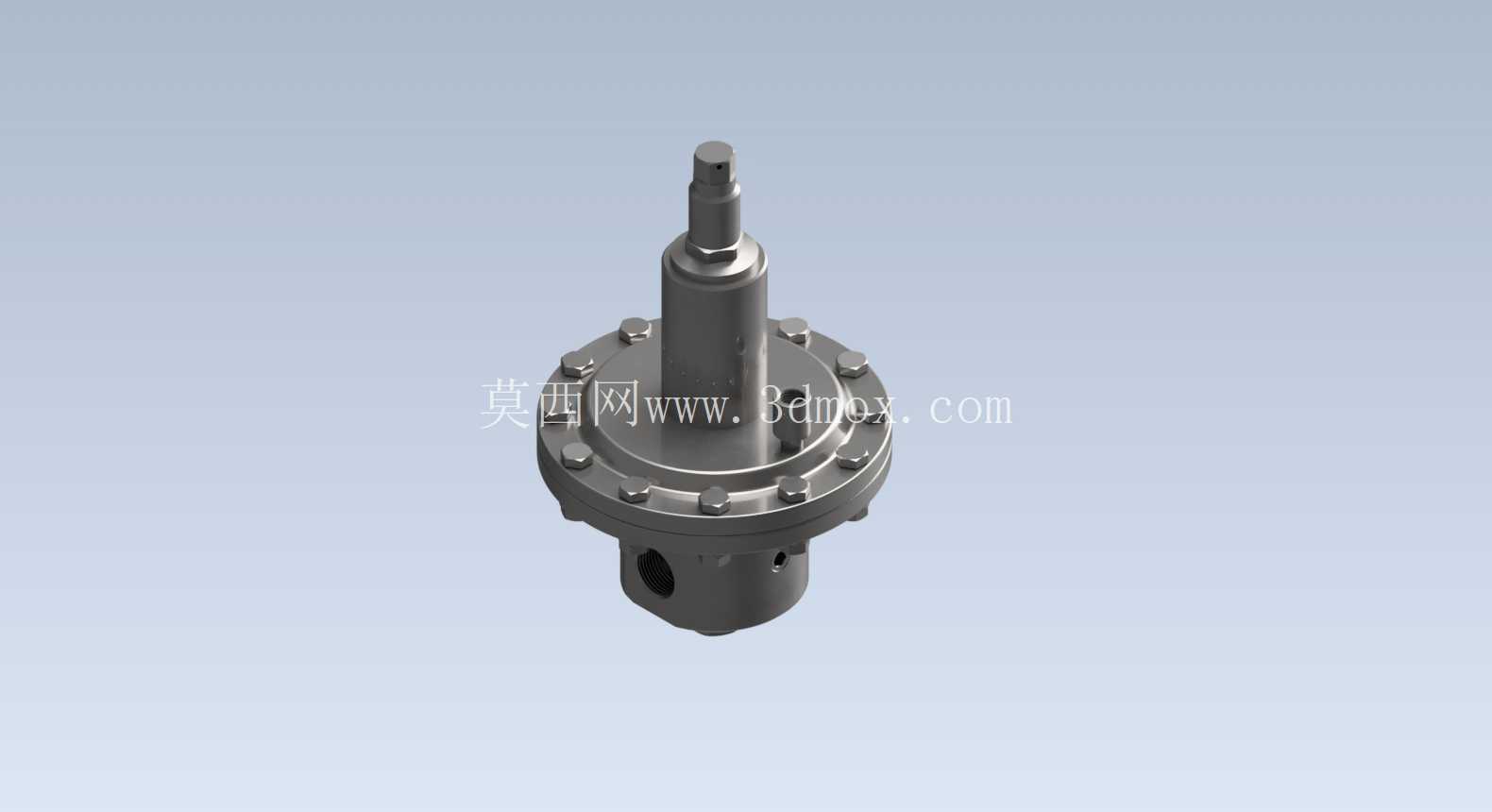

GRT20LDS-50圆顶压差调节器结构设计

　　在流体输送管网、工业过程控制的现场工况里，压差调节类部件是保障管线压力稳定、避免下游设备超压损坏的核心执行元件，这款GRT20LDS-50圆顶压差调节器，主要面向中低压流体管线的压差恒定控制场景，常见应用在燃气输配支线、工业气体稳压支路、轻工流体配料管线这类需要稳定进出口压差的工位，替代传统直动式调压阀应对流量波动更大的工况。从实际功能来看，这款调节器的核心作用是感应阀前后的压力差值，通过内部膜片组件的受力平衡带动阀杆升降，改变阀口的通流面积，当上游压力波动或者下游用气量变化时，自动调整开度维持进出口压差稳定在设定区间，避免下游设备因为压力骤升出现密封失效、计量失准的问题，相比普通减压阀，它的控制目标是前后压差而非单纯出口压力，更适合用在需要恒定压差驱动的流量计、配比器前端配套。从设计思路上拆解，这款产品采用了顶部圆顶式的膜片腔结构，相比平膜片结构的调压阀，圆顶结构的膜片有效受力面积在阀杆行程范围内变化率更小，调压精度更稳定，不会因为阀杆升程变化导致控制压差出现明显漂移；阀杆部分采用了上导向结构，导向段设置在膜片腔下方的支架位置，避免流体介质里的杂质进入导向间隙造成卡涩，同时阀杆与阀体之间的密封采用了低摩擦的动密封结构，减少阀杆动作的迟滞量，提升小压差工况下的响应灵敏度。

　　阀体部分的流道采用了下进侧出的布局，入口设置在阀体底部正对阀座位置，出口设置在阀体侧面，流体从底部进入后直冲阀座，再转向从侧面流出，这种流道设计可以让流体对阀芯的作用力方向与阀杆轴向重合，减少侧向力造成的阀杆偏磨，同时流道的转弯处做了圆弧过渡，降低流阻损失，减少高速流体对阀体内壁的冲蚀。安装边界方面，这款调节器的连接规格为3/4英寸，支持BSPP英制管螺纹或者NPT美制锥螺纹两种连接形式，适配不同地区的管线安装标准，安装时需要保证阀体垂直安装，阀杆处于竖直方向，避免倾斜安装导致膜片受力不均影响调压精度；阀体上方的膜片腔需要预留足够的操作空间，方便后续调整设定压差或者更换膜片组件，侧面的出口位置需要预留管线拆装的操作距离，避免和周边管线、支架发生干涉。

　　从结构细节来看，膜片腔的上盖和下阀体之间采用了法兰螺栓连接，沿圆周均匀分布的螺栓可以保证膜片周边的压紧力均匀，避免局部密封不严出现膜片腔泄漏的问题，螺栓的预紧力矩需要控制在合理区间，既要保证密封可靠，又不能压坏膜片的密封唇边；阀芯部分采用了软密封搭配硬密封的双重结构，软密封负责低压工况下的零泄漏切断，硬密封负责承受高速流体的冲蚀，延长阀芯的使用寿命，阀座采用了可拆卸设计，后期维护时不需要更换整个阀体，只需要拆开阀盖更换阀座和密封件即可，降低现场维护的成本。

　　在实际选型配套时，这款调节器需要根据管线的最大流量、工作压力范围、介质特性来匹配对应的弹簧刚度，膜片的材质也可以根据介质的腐蚀性选择丁腈橡胶、氟橡胶等不同材质，满足不同工况的使用需求；建模过程中需要重点关注膜片的有效作用直径、阀杆的行程与阀口开度的对应关系、各连接螺纹的公差配合，还有法兰连接面的密封槽尺寸，这些参数直接影响到后续实物加工后的调压性能和密封可靠性，尤其是膜片腔的容积设计，容积过大会导致调压响应变慢，容积过小会导致压力波动时出现振荡，需要结合阀杆行程和弹簧刚度做匹配计算。
