0805封装贴片陶瓷电容三维结构设计

　　在消费电子、工业控制板卡、通讯设备主板的PCB布局布线工作里，0805封装的贴片陶瓷电容是出现频率极高的无源器件，不管是电源入口的去耦设计、信号链路的高频滤波，还是芯片引脚旁的旁路电容配置，都能见到这类元件的身影。做PCB封装库设计、整机结构干涉检查、SMT贴装工艺模拟的时候，精准的三维模型能帮结构工程师、电子工程师提前规避很多装配阶段才会暴露的问题。

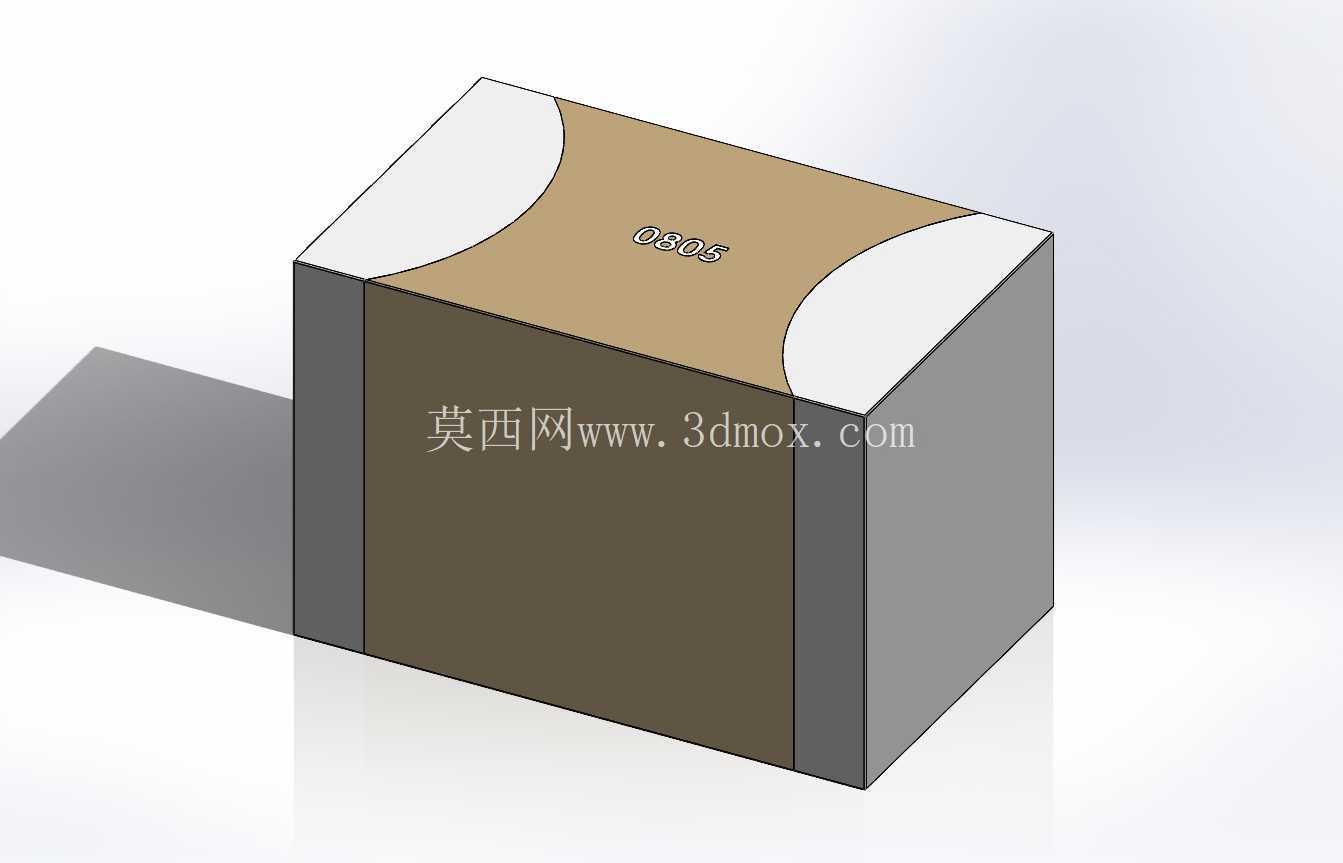

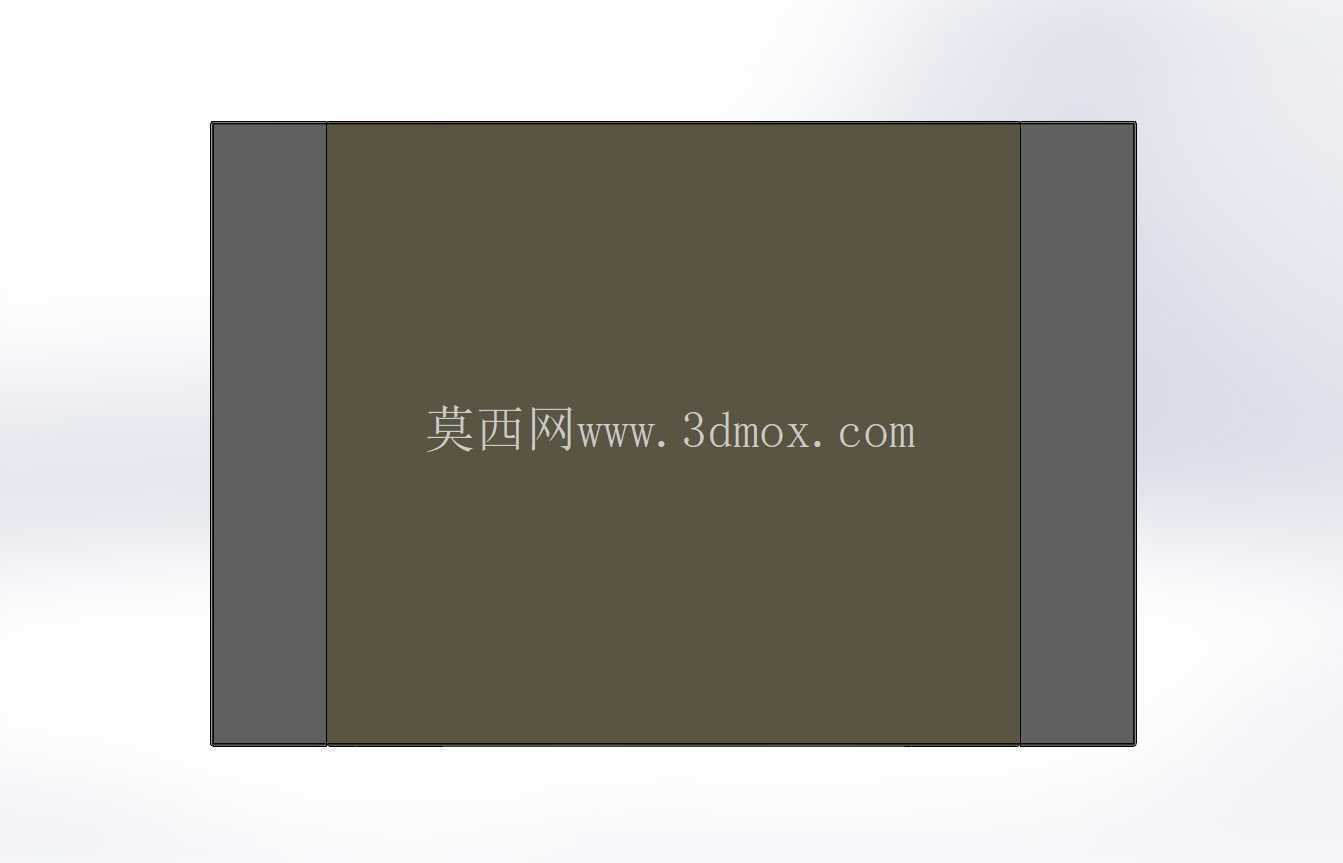

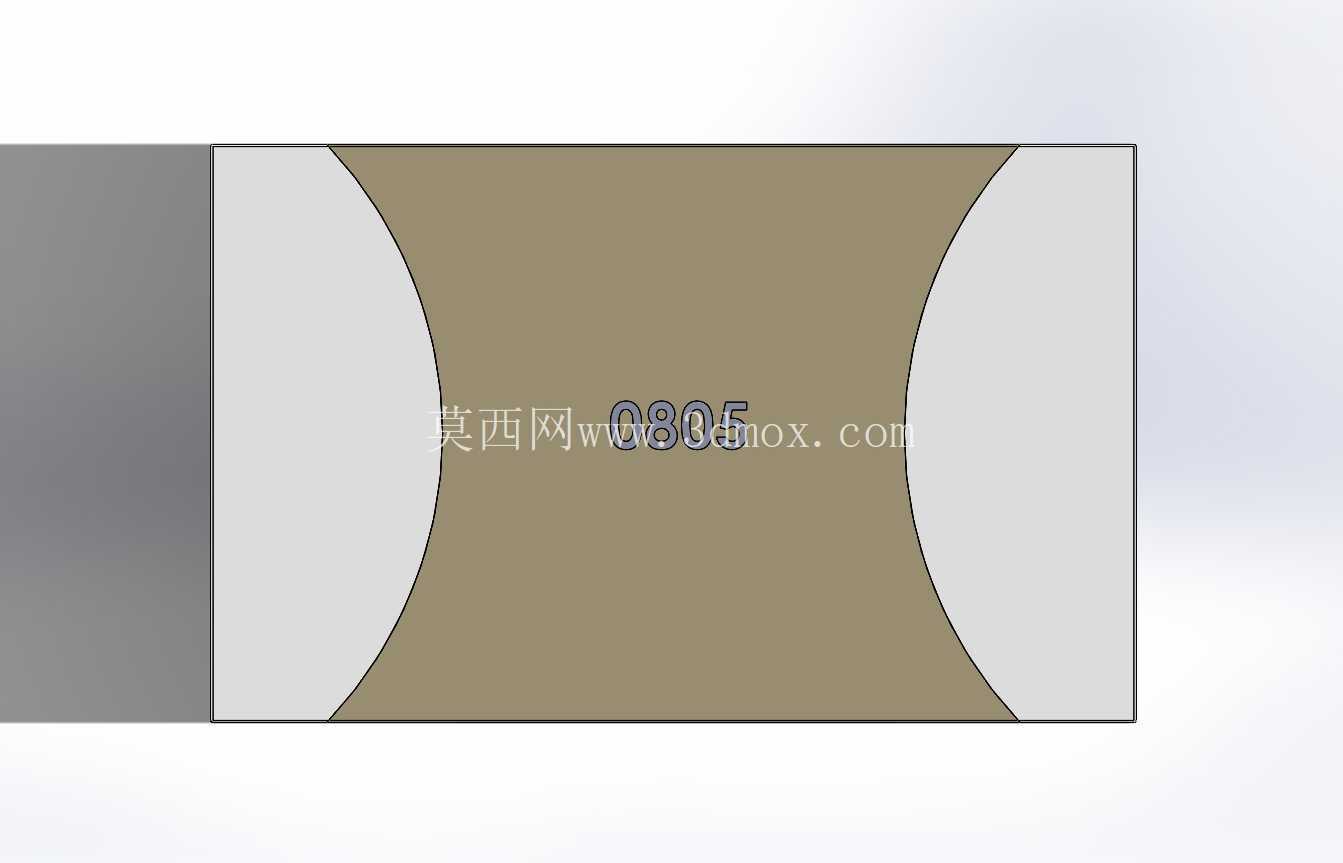

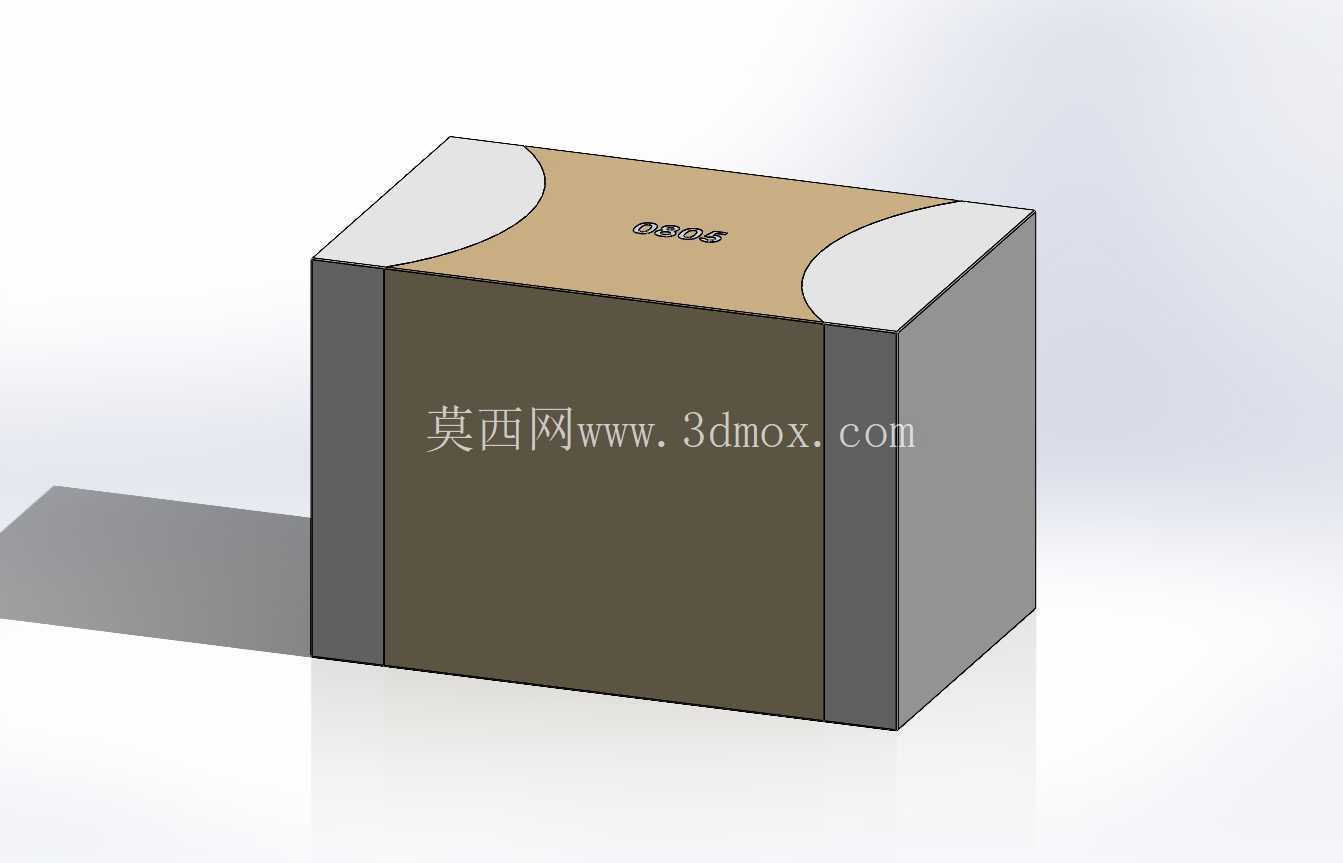

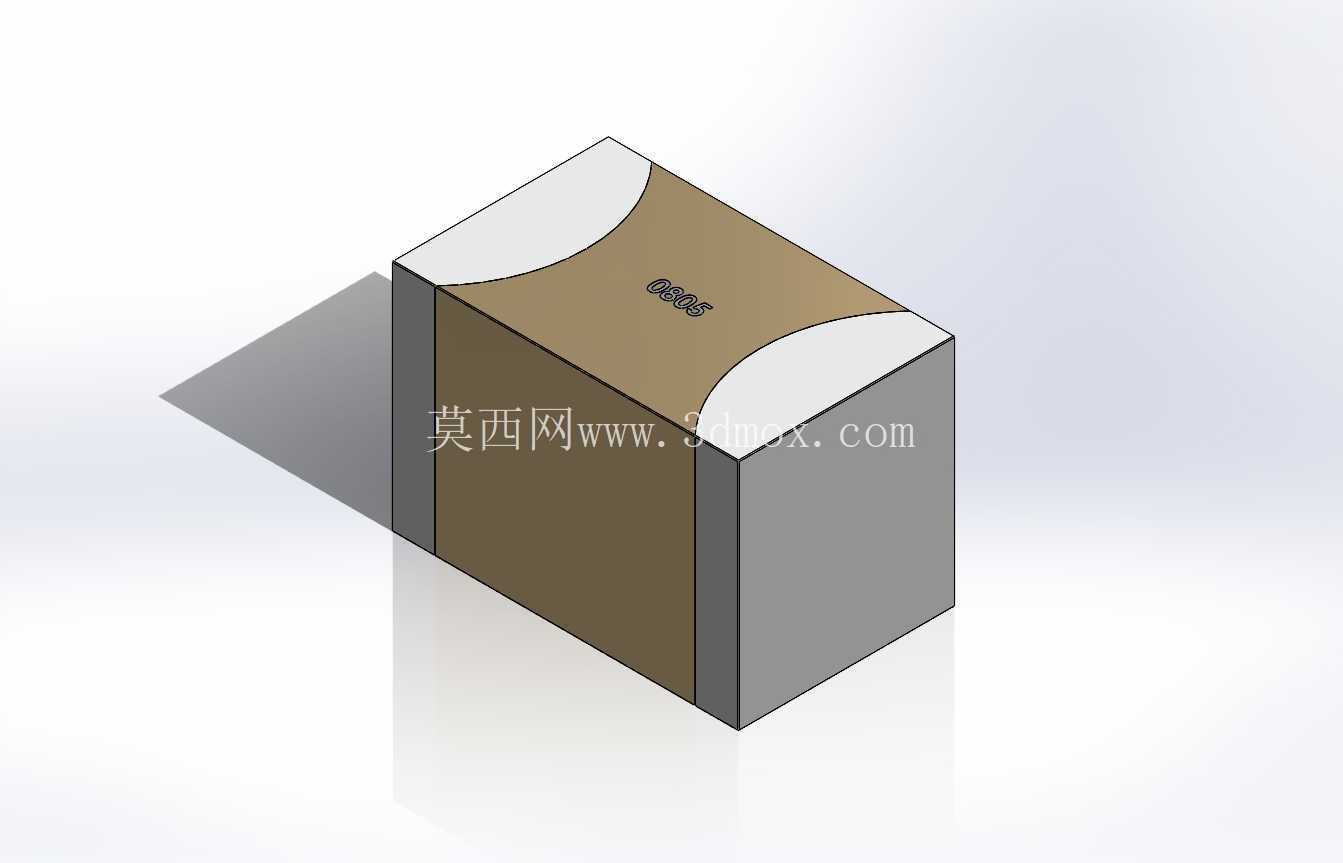

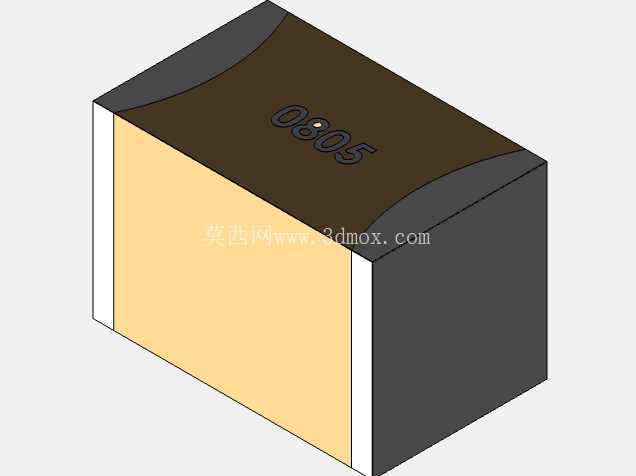

　　这个模型的外形尺寸严格遵循0805封装的行业通用规范，长宽高参数为2mm×1.25mm×1.35mm，建模时完全还原了实物的结构特征：两端的弧形端电极做了曲面过渡处理，和中间陶瓷介质本体的衔接处做了贴合实际生产工艺的倒角，没有生硬的直角拼接，端电极的金属质感、陶瓷本体的哑光质感都做了对应区分，能直观区分不同结构部分。建模过程中特意考虑了SMT贴装的实际场景，端电极的底面平整度、本体的重心位置都和实物保持一致，在做贴装仿真、焊盘匹配校验的时候，能直接调用模型检查焊盘尺寸是否匹配、钢网开口是否合理，避免出现立碑、偏移之类的焊接缺陷。

　　从设计思路上来说，这类贴片元件的建模不需要做过度的内部结构还原，毕竟结构设计阶段的核心需求是确认安装边界、和周边元件的安全间距，以及和外壳、结构件的干涉情况，所以模型重点还原了外部的所有装配相关尺寸：端电极的宽度、本体的棱角弧度、顶面的标识区域都和实物一致，不会因为模型简化导致布局时出现尺寸误判。比如在高密度PCB布局中，0805电容旁边如果布置0603电阻、SOP封装芯片，或者靠近板边的接插件、安装柱，通过三维模型可以直接测量元件之间的最小间距，确认是否满足SMT贴装的最小工艺间隙，是否会在焊接时出现连锡、元件碰撞的问题，也能确认整机装配时，电容顶面和外壳内壁、屏蔽罩之间的安全距离，避免组装后出现元件被压坏的情况。

　　在实际的设备应用中，这类陶瓷电容的适用场景覆盖极广，从手持消费类电子产品的主板，到工业控制模块的电源板，再到车载电子的控制单元，只要是采用表面贴装工艺的电路板，基本都会用到不同容值的0805陶瓷电容。做整机三维装配的时候，如果缺少这类常用元件的精准模型，很容易在结构评审阶段忽略元件高度带来的干涉问题，比如有些薄型设备的内部净空只有1.5mm，如果错误选用了高度1.35mm的0805电容，再加上焊锡的厚度，就很容易顶到外壳，导致装配间隙不足，这时候精准的三维模型就能在设计阶段提前发现问题，不用等到打样试装才返工修改。

　　建模时还特意还原了元件本体上的标识区域特征，和实物的丝印标识位置保持一致，在做PCB装配可视化检查的时候，可以直观核对元件的方向和位置，和BOM表中的物料做对应，避免出现物料错贴的情况。端电极的弧形设计也完全参照实物做了还原，因为实际生产中，0805电容的端电极是通过三层电镀工艺形成的，端面的弧形过渡会直接影响焊锡的爬升效果，模型中还原这个特征，在做焊接应力仿真、热形变分析的时候，也能更贴近实际的物理状态，让仿真结果更有参考价值。

　　对于结构工程师来说，这类通用SMD元件的三维模型是日常设计工作中的基础库资源，不需要每次项目都重新建模，精准的参数化模型可以直接调用，大幅提升布局评审的效率。尤其是在做小型化电子产品的结构设计时，板上每一个元件的高度、占位都需要精准管控，0805电容作为板上数量较多的通用元件，其模型的尺寸准确性直接影响整个PCB板的堆叠设计合理性，不管是顶层和底层元件的布局避让，还是和结构件的间隙确认，都需要依托精准的三维模型来完成校验，避免因为模型尺寸偏差导致后期改板，拉长项目开发周期。
