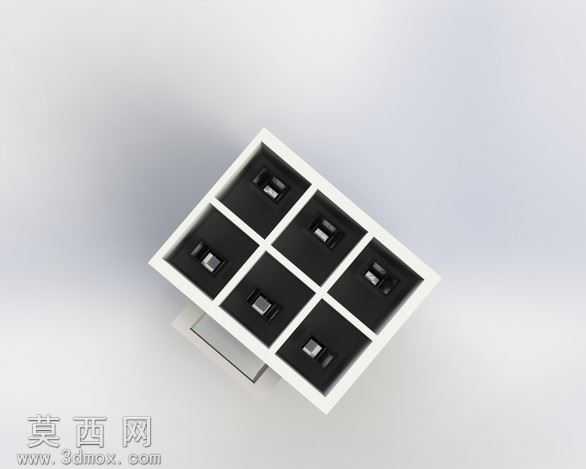

六位置垂直式电子连接器结构设计

本款六位置垂直连接器采用三维参数化建模方式完成整体结构设计，建模过程中以接插件行业通用的2x3笼簧头0.244规格尺寸为核心基准，先完成单组接触端子的草绘与特征拉伸，通过线性阵列功能快速生成六组等距排布的接触位，保证各端子间距的公差控制在接插件通用精度范围内。建模阶段优先搭建内部导电端子的骨架结构，再围绕端子完成绝缘基座的包覆设计，基座采用格栅式腔体结构，既为每一组端子提供独立的绝缘隔离空间，避免相邻端子接触短路，也通过格栅的加强筋结构提升基座整体的结构强度，降低注塑成型后的形变概率。材质设计上，内部接触端子选用高导电性铜合金材质，渲染时赋予金属亮银质感，模拟镀镍处理后的表面效果，还原金属端子的导电属性与耐磨特性；外部绝缘基座选用半透明工程塑料材质，渲染时调整材质的透明度与折射参数，既可以直观展示内部端子的排布结构，也还原了连接器绝缘外壳常用的耐高温工程塑料质感。结构设计上采用垂直插接的导向结构，基座端部设置定位倒角，方便插接过程中的自动对位，降低插接时的对位难度，同时在基座侧壁设置防脱卡扣结构，保证插接完成后的连接稳定性，避免受外力拉扯出现松脱。设计过程中充分考虑接插件的实际使用场景，对端子与基座的配合间隙做了精准调整，既保证端子安装后的牢固度，也预留了端子接触形变的弹性空间，确保多次插拔后仍能保持稳定的接触性能，整体模型结构完整，各部件的配合关系清晰，可直接用于接插件的结构验证、注塑模具开模参考以及产品展示渲染使用。
